Електрокоагулятор білка
Номер патенту: 14246
Опубліковано: 25.04.1997
Автори: Сухінін Валентин Миколайович, Гришко Олександр Владленович, Швайко Лорес Васильович, Кузнецов Микола Іванович, Коганов Михайло Мойсейович
Формула / Реферат
Электрокоагулятор белка, включающий корпус, в котором размещены электроды, ионообменная мембрана, патрубок ввода и вывода жидкости, отличающийся тем, что, с целью упрощения обслуживания электрокоагулятора, мембрана выполнена биполярной и размещена горизонтально в верхней части корпуса, между мембраной и дном корпуса установлены вертикальные неэлектропроводные перегородки, между которыми установлены электроды, патрубки ввода и вывода жидкости установлены над мембраной.
Текст

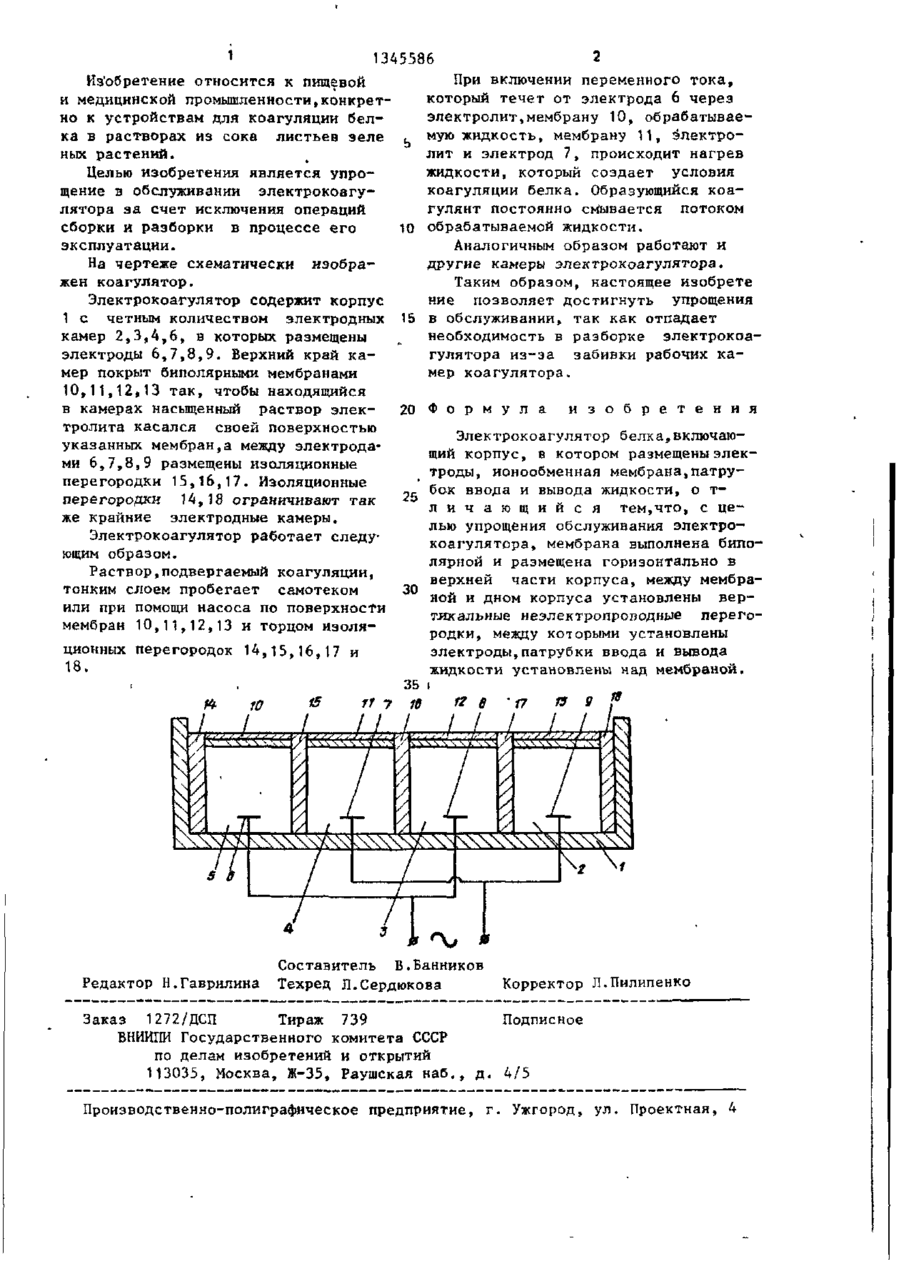

Изобретение относится к конструкциям электрокоагуляторов и позволяет упростить его обслуживание. Электрокоагулятор белка включает корпус, в котором размещены электроды, ионообменная мембрана, патрубок ввода и вывода жидкости,причем мембрана выполнена биполярной и размещена горизонтально в верхней части корпуса, между мембраной и дном корпуса установлены вертикальные неэлектропроводные перегородки, между которыми установлены электроды, патрубки ввода и вывода жидкости установлены над мембраной. 1 ил. СП СЛ 00 1 1345586 Изобретение относится к пищевой и медицинской промышленности,конкретно к устройствам для коагуляции белка в растворах из сока листьев зеле ных растений. Целью изобретения является упрощение в обслуживании электрокоагулятора за счет исключения операций сборки и разборки в процессе его эксплуатации. На чертеже схематически изображен коагулятор. Электрокоагулятор содержит корпус 1 с четным количеством электродных камер 2,3,4,6, в которых размещены электроды 6,7,8,9. Верхний край камер покрыт биполярными мембранами 10,11,12,13 так, чтобы находящийся в камерах насыщенный раствор электролита касался своей поверхностью указанных мембран,а между электродами 6,7,8,9 размещены изоляционные перегородки 15,16,17. Изоляционные перегородки l*i>18 ограничивают так же крайние электродные камеры. Электрокоагулятор работает следующим образом. Раствор,подвергаемый коагуляции, тонким слоем пробегает самотеком или при помощи насоса по поверхности мембран 10,11,12,13 и торцом изоляционных перегородок 14,15,16,17 и 18. 7 Редактор Н.Гаврилина При включении переменного тока, который течет от электрода 6 через электролит,мембрану 10, обрабатываемую жидкость, мембрану 11, электролит и электрод 7, происходит нагрев жидкости, который создает условия коагуляции белка. Образующийся коагулянт постоянно смывается потоком 10 обрабатываемой жидкости. Аналогичным образом работают и другие камеры электрокоагулятора. Таким образом, настоящее изобрете ние позволяет достигнуть упрощения 15 в обслуживании, так как отпадает необходимость в разборке электрокоагулятора из-за забивки рабочих камер коагулятора. 20 Ф о р м у л а и з о б р е т е н и я Электрокоагулятор белка,включающий корпус, в котором размещены электроды, ионообменная мембрана,патрубок ввода и вывода жидкости, о т25 л и ч а ю щ и й с я тем,что, с целью упрощения обслуживания электрокоагулятора, мембрана выполнена биполярной и размещена горизонтально в верхней части корпуса, между мембра30 ной и дном корпуса установлены вертикальные неэлектропрояодные перегородки, между которыми установлены электроды,патрубки ввода и вывода жидкости установлены над мембраной. О/ Составитель В.Банников Техред Л.Сердюкова Корректор Л.Пилипенко Заказ 1272/ДСП Тираж 739 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюElectrocoagulator of protein
Автори англійськоюKohanov Mykhailo Moiseiovych, Hryshko Oleksandr Vladlenovych, Sukhinin Valentyn Mykolaiovych, Shvaiko Lores Vasyliovych, Kuznetsov Mykola Ivanovych
Назва патенту російськоюЭлектрокоагулятор белка
Автори російськоюКоганов Михаил Моисеевич, Гришко Александр Владленович, Сухинин Валентин Николаевич, Швайко Лорес Васильевич, Кузнецов Николай Иванович
МПК / Мітки
МПК: C02F 1/46, C02F 1/463
Мітки: білка, електрокоагулятор
