Стартер для запалювання люмінесцентних ламп

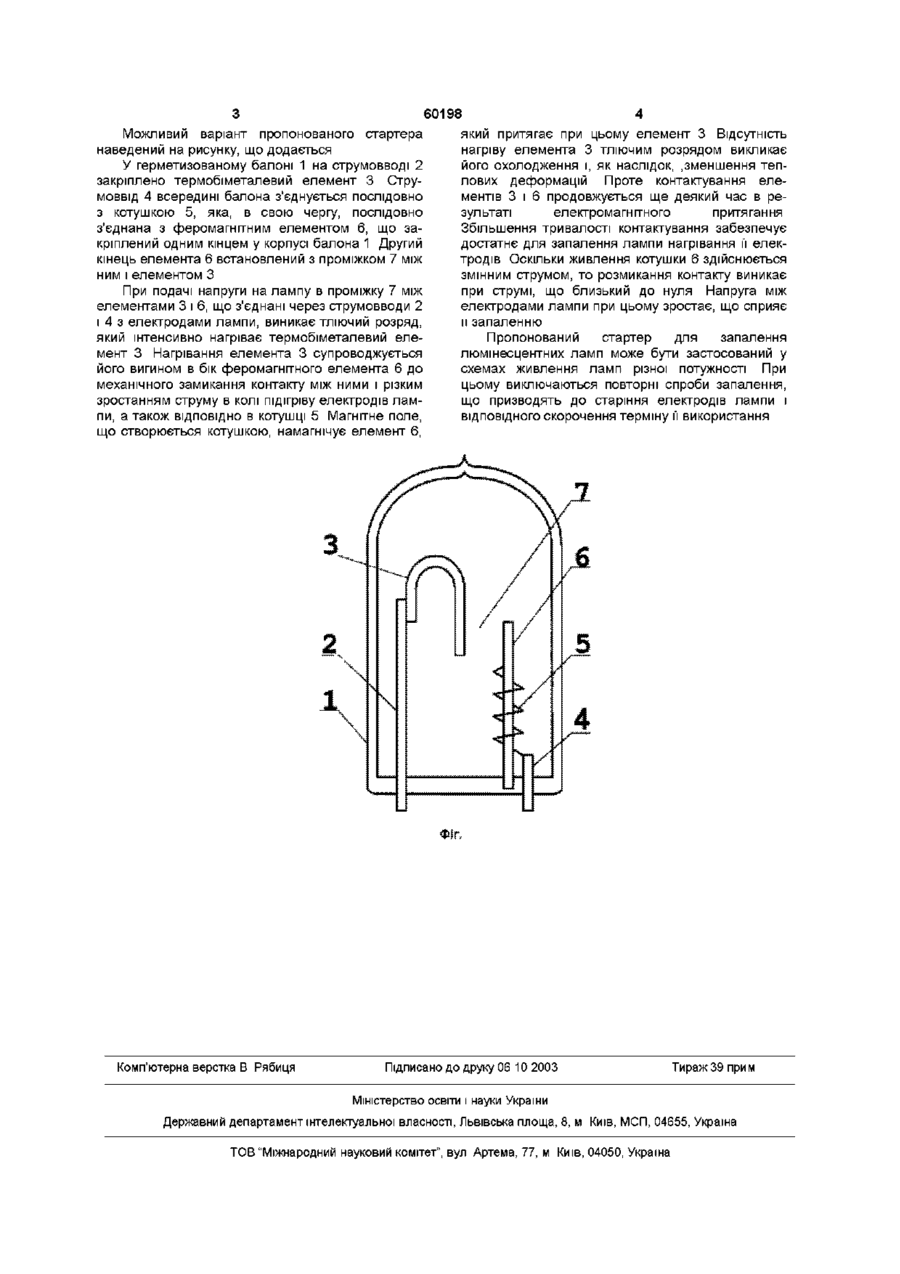

Стартер для запалювання люмінесцентних ламп, що містить термобіметалевий елемент, феромагнітний елемент і намагнічуючу котушку, встановлену з можливістю дії на феромагнітний елемент, який відрізняється тим, що елементи стартера розміщені в герметизованому балоні, наповненому сумішшю інертних газів з низьким парціальним тиском, а намагнічуюча котушка охоплює феромагнітний елемент і з'єднана з ним послідовно Винахід належить до світлотехніки, зокрема до пристроїв для запалення люмінесцентних ламп Відомий стартер для запалення люмінесцентних ламп, що містить два термобіметалевих елементи, намагнічуючу котушку, яка охоплює ці елементи, і магнітопровід, полюси якого звернуті до КІНЦІВ термобіметалевих елементів, що виступають з котушки (Деклараційний патент України №34053А, Н05В41/06, 2001, Бюл № 1) Такий стартер має відносно великі розміри, що заважає його широкому застосуванню Найбільш близьким за технічною сутністю до запропонованого є обраний як прототип стартер для запалення люмінесцентних ламп, що містить термобіметалевий елемент, феромагнітний елемент і намагнічуючу котушку, що встановлена з можливістю дії на феромагнітний елемент, причому котушка розділена на дві секції, а поверхня контактування елементів неїзольована від оточуючого середовища (Штурм К Г Пускорегулирующая аппаратура и схемы включения люминисцентних ламп — М Изд-во иностр лит-ры, — 1961) Надійність запалення люмінесцентних ламп у такому стартері знижена розміщенням поверхні контактування його елементів в оточуючому середовищі та розгалуженням живлення котушки В основу винаходу поставлено завдання удосконалення стартера для запалення люмінесцентних ламп, в якому конструкція стартера забезпечує виникнення тліючого розряду, збільшення тривалості замкнутого положення контакту, своєчасного розмикання контакту і за рахунок цього підвищення надійності запалення лампи Поставлене завдання вирішується тим, що в стартері для запалення люмінесцентних ламп, що містить термобіметалевий елемент, феромагнітний елемент і намагнічуючу котушку, встановлену з можливістю дії на феромагнітний елемент, згідно з винаходом елементи стартера розміщені в герметизованому балоні, наповненому сумішшю інертних газів з низьким парціальним тиском, а намагнічуюча котушка охоплює феромагнітний елемент і з'єднана з ним послідовно Запропонований стартер відрізняється від прототипу особливостями розміщення його елементів і встановленням феромагнітного елемента всередині намагнічуючої котушки Сутність винаходу полягає в тому, що розміщення елементів, які замикають коло підігріву електродів лампи в герметизованому балоні, виключає негативну дію оточуючого середовища на контактуючі поверхні, зокрема виключає їх забруднення і окислення 3 іншого боку, розміщення елемента з феромагнітного матеріалу всередині намагнічуючої обмотки забезпечує більш інтенсивне намагнічування його і ВІДПОВІДНО більш тривале утримання ним термобіметалевого елемента, що має феромагнітні якості, в положенні замкненого контакту, в результаті чого досягається достатнє для запалення лампи нагрівання її електродів Крім цього, розмикання контакту відбувається в момент протікання струму, близькому до нуля, і при зростанні напруги між електродами лампи Сукупність цих факторів створює оптимальні умови для надійного запалення лампи, тобто вирішується поставлене завдання 00 о (О Можливий варіант пропонованого стартера наведений на рисунку, що додається У герметизованому балоні 1 на струмовводі 2 закріплено термобіметалевий елемент 3 Струмоввід 4 всередині балона з'єднується послідовно з котушкою 5, яка, в свою чергу, послідовно з'єднана з феромагнітним елементом 6, що закріплений одним кінцем у корпусі балона 1 Другий кінець елемента 6 встановлений з проміжком 7 між ним і елементом З При подачі напруги на лампу в проміжку 7 між елементами 3 і 6, що з'єднані через струмовводи 2 і 4 з електродами лампи, виникає тліючий розряд, який інтенсивно нагріває термобіметалевий елемент 3 Нагрівання елемента 3 супроводжується його вигином в бік феромагнітного елемента 6 до механічного замикання контакту між ними і різким зростанням струму в колі підігріву електродів лампи, а також ВІДПОВІДНО В котушці 5 Магнітне поле, що створюється котушкою, намагнічує елемент 6, Комп'ютерна верстка В Рябиця 60198 який притягає при цьому елемент 3 Відсутність нагріву елемента 3 тліючим розрядом викликає його охолодження і, як наслідок, .зменшення теплових деформацій Проте контактування елементів 3 і 6 продовжується ще деякий час в результаті електромагнітного притягання Збільшення тривалості контактування забезпечує достатнє для запалення лампи нагрівання її електродів Оскільки живлення котушки 6 здійснюється змінним струмом, то розмикання контакту виникає при струмі, що близький до нуля Напруга між електродами лампи при цьому зростає, що сприяє и запаленню Пропонований стартер для запалення люмінесцентних ламп може бути застосований у схемах живлення ламп різної потужності При цьому виключаються повторні спроби запалення, що призводять до старіння електродів лампи і ВІДПОВІДНОГО скорочення терміну її використання Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
