Поршень однобічної бурової помпи

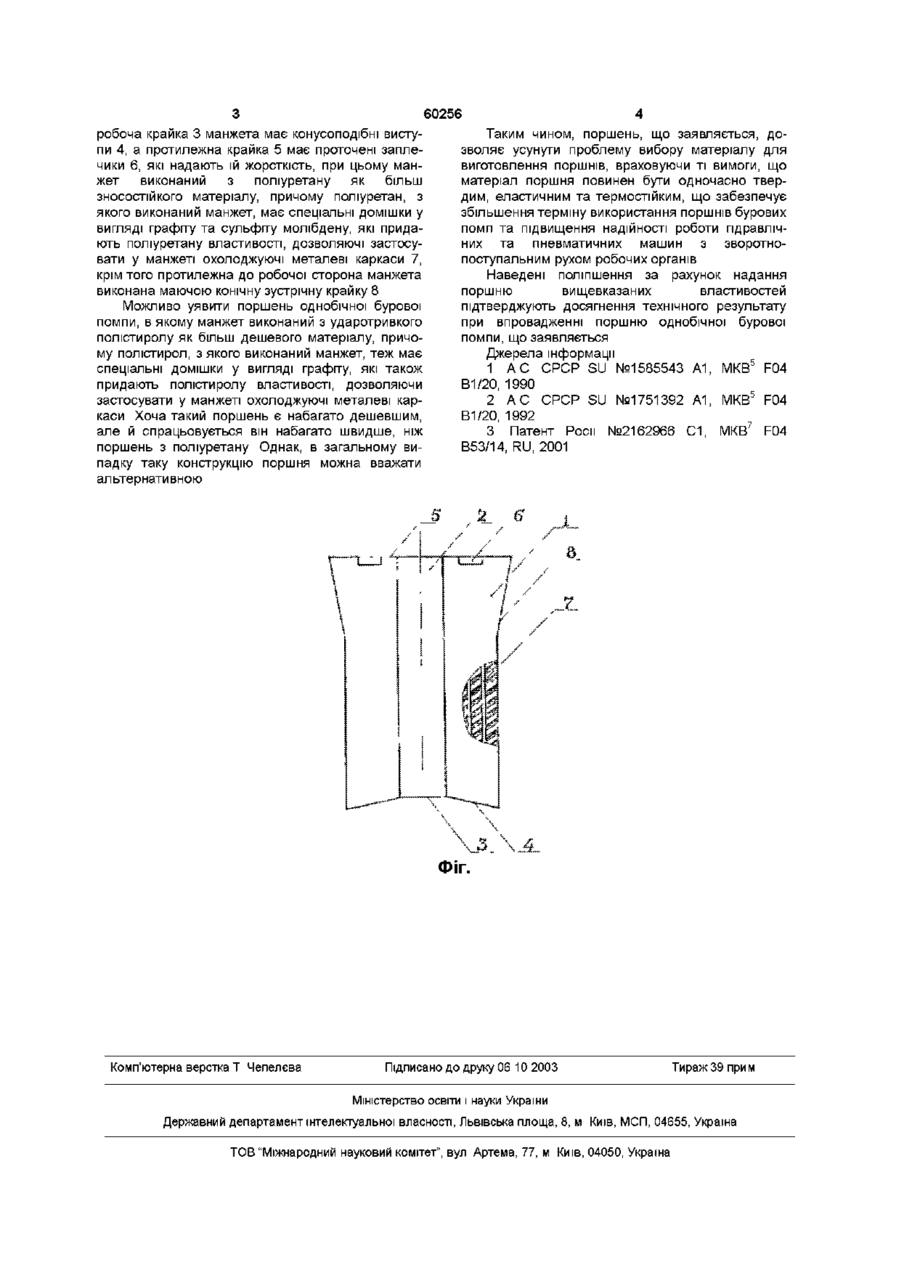

Поршень однобічної бурової помпи, який являє собою безкаркасний манжет циліндричної форми з поздовжнім отвором, який виконано з гуми, причому робоча крайка манжета має конусоподібні виступи, а протилежна крайка має проточені заплечики, які надають їй жорсткості, який відрізняється тим, що манжет виконаний з поліуретану як більш зносостійкого матеріалу, причому поліуретан, з якого виконаний манжет, має спеціальні домішки у вигляді графіту та сульфіту молібдену, які надають поліуретану властивостей, що дозволяють застосувати у манжеті охолоджуючі металеві каркаси, крім того протилежна до робочої сторона манжета виконана з конічною зустрічною крайкою Винахід стосується до робочих частин пдрота пневмомашин, а саме до поршнів для підйому рідин та суспензій з бурових свердловин та може бути використаний для гідравлічних та пневматичних свердловинних глибинних бурових помп із зворотно-поступальним рухом робочих органів Відомий поршень об'ємної гідромашини [1], який містить порожнистий корпус з опорою, всередині якого встановлена вставка з утворенням каналу гідравлічного зв'язку, причому поверхня контактів вставки та корпуса має конусоподібну форму, при цьому менша основа вставки розташована з боку торця порожнистого корпуса Недоліком описаного поршня є той факт, що хоча його застосування дозволяє підвищити надійність об'ємної гідромашини, але в цілому цей поршень мало пристосований для використання на бурових помпах Відомий поршень [2], який містить корпус з опорою, в порожнині якого наявний засіб для гідравлічного зв'язку торців поршня, які виготовлені з однієї деталі та елемент для герметизації порожнини корпуса, який виконаний разом із засобом гідравлічного зв'язку торців поршня та корпусом у вигляді литої деталі Недоліком описаного поршня також є той факт, що хоча його застосування дозволяє підвищити надійність та технологічність об'ємної гідромашини, але в цілому цей поршень мало пристосований для використання на бурових помпах та не може бути використаний, наприклад, при видобуванні нафти із свердловин Відомий поршень свердловинної штангової помпи [3], обраний як прототип, який містить встановлене в корпусі контактно-щілинне ущільнення, виконане у вигляді ущільнюючих кілець, притертих одне до одного по торцях та підтиснутих до поверхонь, що ущільнюються, пружною обоймою, при цьому під нижнім кільцем контактно-щілинного ущільнення з упором до нього та торця пружної обойми встановлена гільза на пружній основі, яка забезпечує додаткове щілинне ущільнення, причому гільза виконана з твердим зносостійким покриттям, наприклад, з кераміки Недоліком описаного поршня є той факт, що при великих перепадах тиску нижні кільця контактно-щілинного ущільнення працюють недобре, так як на них діє дуже велика сила Вони швидко спрацьовуються самі та спрацьовують робочий циліндр З ціллю усунення перелічених в аналогах та прототипі недоліків в основу винаходу поставлена задача збільшення терміну використання поршнів бурових помп та підвищення надійності роботи гідравлічних та пневматичних машин із зворотнопоступальним рухом робочих органів, в яких може бути пристосований поршень, що заявляється Тут і далі під терміном "бурова помпа" розуміється штанговий або плунжерний свердловинний глибинний насос однобічної дії Поршень однобічної бурової помпи, що заявляється, уявляє собою (див Фіг) безкаркасний манжет 1 циліндричної форми з поздовжнім отвором 2, який традиційно виконано з гуми, причому (О ю о (О 60256 робоча крайка 3 манжета має конусоподібні виступи 4, а протилежна крайка 5 має проточені заплечики 6, які надають їй жорсткість, при цьому манжет виконаний з поліуретану як більш зносостійкого матеріалу, причому поліуретан, з якого виконаний манжет, має спеціальні домішки у вигляді графіту та сульфіту молібдену, які придають поліуретану властивості, дозволяючі застосувати у манжеті охолоджуючі металеві каркаси 7, крім того протилежна до робочої сторона манжета виконана маючою конічну зустрічну крайку 8 Можливо уявити поршень однобічної бурової помпи, в якому манжет виконаний з ударотривкого полістиролу як більш дешевого матеріалу, причому полістирол, з якого виконаний манжет, теж має спеціальні домішки у вигляді графіту, які також придають полістиролу властивості, дозволяючи застосувати у манжеті охолоджуючі металеві каркаси Хоча такий поршень є набагато дешевшим, але й спрацьовується він набагато швидше, ніж поршень з поліуретану Однак, в загальному випадку таку конструкцію поршня можна вважати альтернативною Таким чином, поршень, що заявляється, дозволяє усунути проблему вибору матеріалу для виготовлення поршнів, враховуючи ті вимоги, що матеріал поршня повинен бути одночасно твердим, еластичним та термостійким, що забезпечує збільшення терміну використання поршнів бурових помп та підвищення надійності роботи гідравлічних та пневматичних машин з зворотнопоступальним рухом робочих органів Наведені поліпшення за рахунок надання поршню вищевказаних властивостей підтверджують досягнення технічного результату при впровадженні поршню однобічної бурової помпи, що заявляється Джерела інформації 5 1 А С СРСР SU №1585543 А1, МКВ F04 В1/20, 1990 2 А С СРСР SU №1751392 А1, МКВ5 F04 В1/20, 1992 3 Патент Роси №2162966 С1, МКВ7 F04 В53/14, RU, 2001 ФІГ. Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
