Пружно-кулачкова муфта

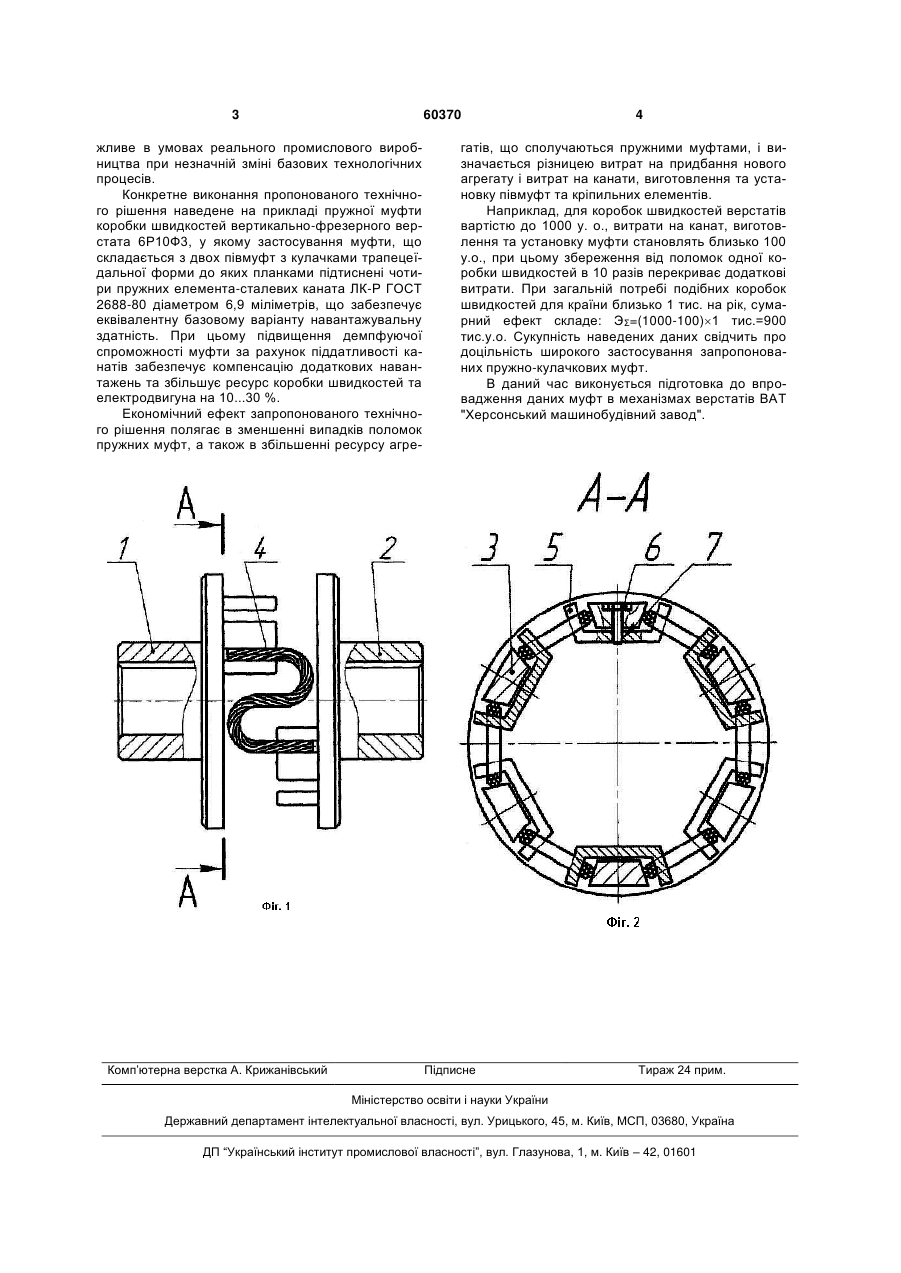

Пружно-кулачкова муфта, що містить дві півмуфти з кулачками трапецеїдальної форми, які сполучені пружними елементами s-подібної форми, що сполучені з кулачками за допомогою планок, яка відрізняється тим, що пружними елементами є канати, що мають можливість деформації. (19) (21) a200903940 (22) 21.04.2009 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ПРОЦЕНКО ВЛАДИСЛАВ ОЛЕКСАНДРОВИЧ, НАСТАСЕНКО ВАЛЕНТИН ОЛЕКСІЙОВИЧ, ГУТНИК АЛЛА ОВСЕПІВНА, ШМАТ ІГОР ОЛЕКСАНДРОВИЧ (73) ХЕРСОНСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, ХЕРСОНСЬКИЙ ПОЛІТЕХНІ 3 60370 жливе в умовах реального промислового виробництва при незначній зміні базових технологічних процесів. Конкретне виконання пропонованого технічного рішення наведене на прикладі пружної муфти коробки швидкостей вертикально-фрезерного верстата 6Р10Ф3, у якому застосування муфти, що складається з двох півмуфт з кулачками трапецеїдальної форми до яких планками підтиснені чотири пружних елемента-сталевих каната ЛК-Р ГОСТ 2688-80 діаметром 6,9 міліметрів, що забезпечує еквівалентну базовому варіанту навантажувальну здатність. При цьому підвищення демпфуючої спроможності муфти за рахунок піддатливості канатів забезпечує компенсацію додаткових навантажень та збільшує ресурс коробки швидкостей та електродвигуна на 10...30 %. Економічний ефект запропонованого технічного рішення полягає в зменшенні випадків поломок пружних муфт, а також в збільшенні ресурсу агре Комп’ютерна верстка А. Крижанівський 4 гатів, що сполучаються пружними муфтами, і визначається різницею витрат на придбання нового агрегату і витрат на канати, виготовлення та установку півмуфт та кріпильних елементів. Наприклад, для коробок швидкостей верстатів вартістю до 1000 у. о., витрати на канат, виготовлення та установку муфти становлять близько 100 у.о., при цьому збереження від поломок одної коробки швидкостей в 10 разів перекриває додаткові витрати. При загальній потребі подібних коробок швидкостей для країни близько 1 тис. на рік, сумарний ефект складе: ЭΣ=(1000-100)1 тис.=900 тис.у.о. Сукупність наведених даних свідчить про доцільність широкого застосування запропонованих пружно-кулачкових муфт. В даний час виконується підготовка до впровадження даних муфт в механізмах верстатів ВАТ "Херсонський машинобудівний завод". Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
