Пристрій підвищення якості передавання даних в бездротових мережах в зонах невпевненого прийому або з недостатньою завадостійкістю

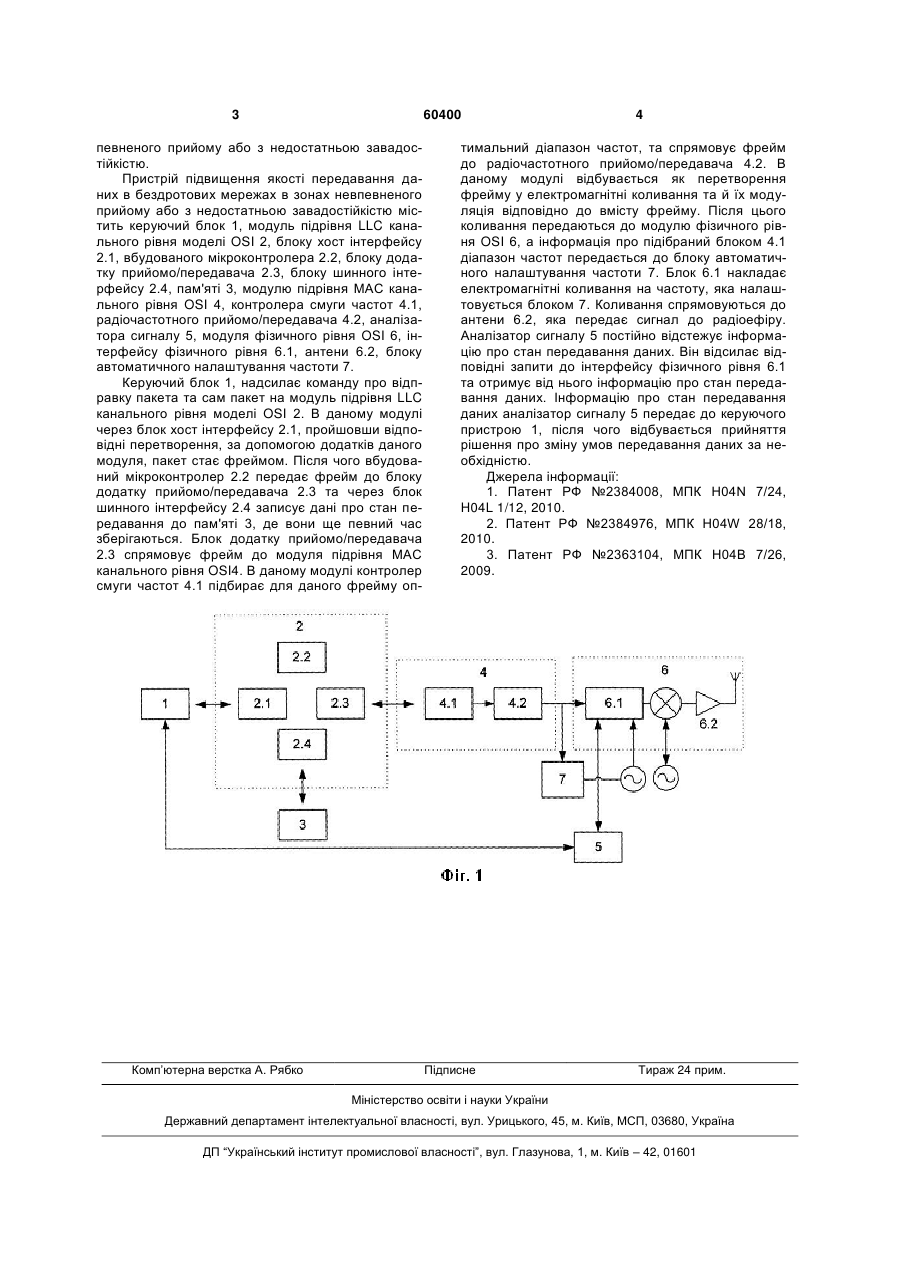

Пристрій підвищення якості передавання даних в бездротових мережах в зонах невпевненого 3 60400 певненого прийому або з недостатньою завадостійкістю. Пристрій підвищення якості передавання даних в бездротових мережах в зонах невпевненого прийому або з недостатньою завадостійкістю містить керуючий блок 1, модуль підрівня LLC канального рівня моделі OSI 2, блоку хост інтерфейсу 2.1, вбудованого мікроконтролера 2.2, блоку додатку прийомо/передавача 2.3, блоку шинного інтерфейсу 2.4, пам'яті 3, модулю підрівня МАС канального рівня OSI 4, контролера смуги частот 4.1, радіочастотного прийомо/передавача 4.2, аналізатора сигналу 5, модуля фізичного рівня OSI 6, інтерфейсу фізичного рівня 6.1, антени 6.2, блоку автоматичного налаштування частоти 7. Керуючий блок 1, надсилає команду про відправку пакета та сам пакет на модуль підрівня LLC канального рівня моделі OSI 2. В даному модулі через блок хост інтерфейсу 2.1, пройшовши відповідні перетворення, за допомогою додатків даного модуля, пакет стає фреймом. Після чого вбудований мікроконтролер 2.2 передає фрейм до блоку додатку прийомо/передавача 2.3 та через блок шинного інтерфейсу 2.4 записує дані про стан передавання до пам'яті 3, де вони ще певний час зберігаються. Блок додатку прийомо/передавача 2.3 спрямовує фрейм до модуля підрівня МАС канального рівня OSI4. В даному модулі контролер смуги частот 4.1 підбирає для даного фрейму оп Комп’ютерна верстка А. Рябко 4 тимальний діапазон частот, та спрямовує фрейм до радіочастотного прийомо/передавача 4.2. В даному модулі відбувається як перетворення фрейму у електромагнітні коливання та й їх модуляція відповідно до вмісту фрейму. Після цього коливання передаються до модулю фізичного рівня OSI 6, а інформація про підібраний блоком 4.1 діапазон частот передається до блоку автоматичного налаштування частоти 7. Блок 6.1 накладає електромагнітні коливання на частоту, яка налаштовується блоком 7. Коливання спрямовуються до антени 6.2, яка передає сигнал до радіоефіру. Аналізатор сигналу 5 постійно відстежує інформацію про стан передавання даних. Він відсилає відповідні запити до інтерфейсу фізичного рівня 6.1 та отримує від нього інформацію про стан передавання даних. Інформацію про стан передавання даних аналізатор сигналу 5 передає до керуючого пристрою 1, після чого відбувається прийняття рішення про зміну умов передавання даних за необхідністю. Джерела інформації: 1. Патент РФ №2384008, МПК H04N 7/24, H04L 1/12, 2010. 2. Патент РФ №2384976, МПК H04W 28/18, 2010. 3. Патент РФ №2363104, МПК Н04В 7/26, 2009. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
