Пристрій для зчитування магнітного запису з промислових конструкцій

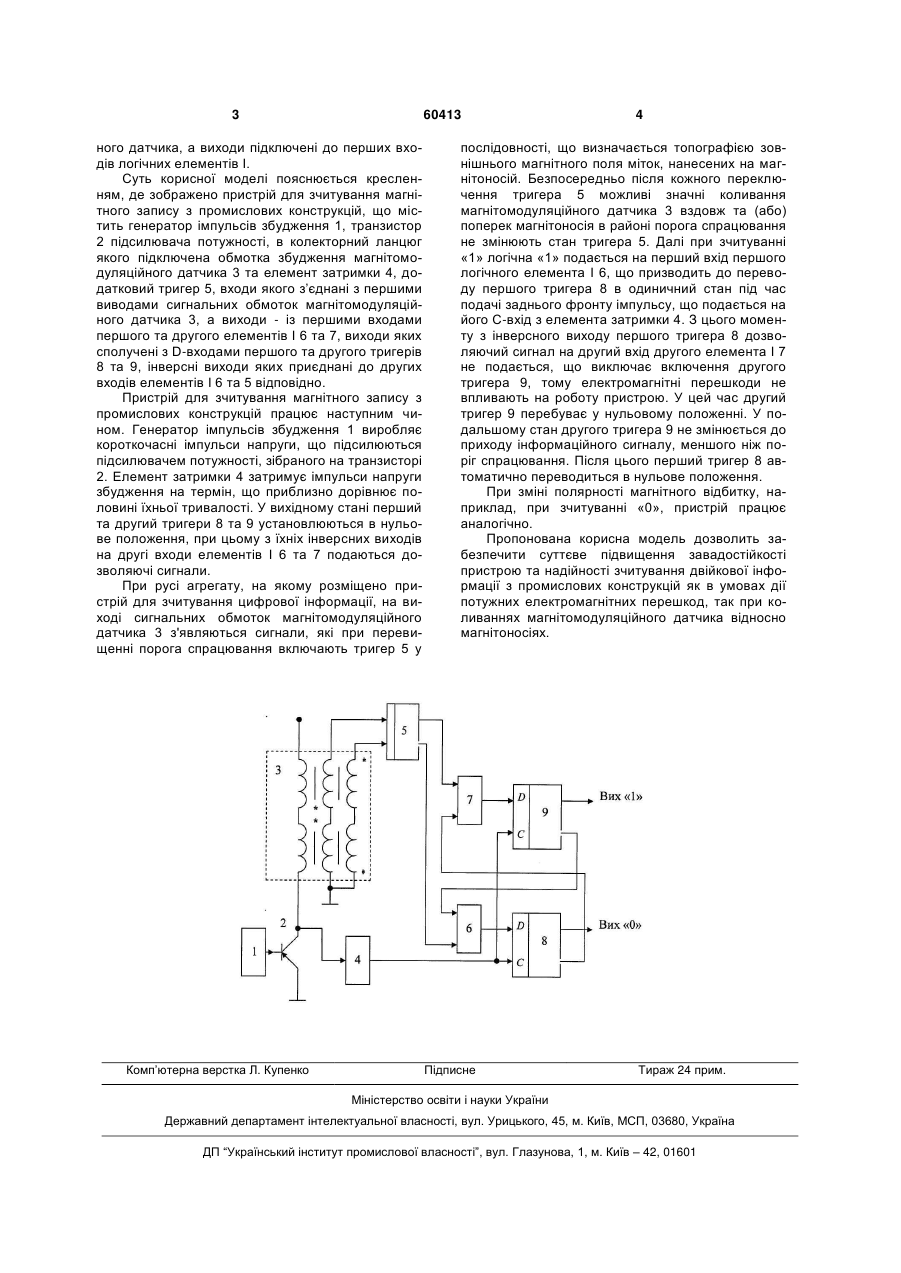

Пристрій для зчитування магнітного запису з промислових конструкцій, що містить магнітомодуляційний датчик з першою та другою сигнальними обмотками, обмотка збудження якого включена між шиною живлення та колектором транзистора, ланцюг бази якого з'єднаний з виходом генератора імпульсів, перший та другий тригери, виходи яких є виходами пристрою, елемент 3 60413 ного датчика, а виходи підключені до перших входів логічних елементів І. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування магнітного запису з промислових конструкцій, що містить генератор імпульсів збудження 1, транзистор 2 підсилювача потужності, в колекторний ланцюг якого підключена обмотка збудження магнітомодуляційного датчика 3 та елемент затримки 4, додатковий тригер 5, входи якого з’єднані з першими виводами сигнальних обмоток магнітомодуляційного датчика 3, а виходи - із першими входами першого та другого елементів І 6 та 7, виходи яких сполучені з D-входами першого та другого тригерів 8 та 9, інверсні виходи яких приєднані до других входів елементів І 6 та 5 відповідно. Пристрій для зчитування магнітного запису з промислових конструкцій працює наступним чином. Генератор імпульсів збудження 1 виробляє короткочасні імпульси напруги, що підсилюються підсилювачем потужності, зібраного на транзисторі 2. Елемент затримки 4 затримує імпульси напруги збудження на термін, що приблизно дорівнює половині їхньої тривалості. У вихідному стані перший та другий тригери 8 та 9 установлюються в нульове положення, при цьому з їхніх інверсних виходів на другі входи елементів І 6 та 7 подаються дозволяючі сигнали. При русі агрегату, на якому розміщено пристрій для зчитування цифрової інформації, на виході сигнальних обмоток магнітомодуляційного датчика 3 з'являються сигнали, які при перевищенні порога спрацювання включають тригер 5 у Комп’ютерна верстка Л. Купенко 4 послідовності, що визначається топографією зовнішнього магнітного поля міток, нанесених на магнітоносій. Безпосередньо після кожного переключення тригера 5 можливі значні коливання магнітомодуляційного датчика 3 вздовж та (або) поперек магнітоносія в районі порога спрацювання не змінюють стан тригера 5. Далі при зчитуванні «1» логічна «1» подається на перший вхід першого логічного елемента І 6, що призводить до переводу першого тригера 8 в одиничний стан під час подачі заднього фронту імпульсу, що подається на його С-вхід з елемента затримки 4. З цього моменту з інверсного виходу першого тригера 8 дозволяючий сигнал на другий вхід другого елемента І 7 не подається, що виключає включення другого тригера 9, тому електромагнітні перешкоди не впливають на роботу пристрою. У цей час другий тригер 9 перебуває у нульовому положенні. У подальшому стан другого тригера 9 не змінюється до приходу інформаційного сигналу, меншого ніж поріг спрацювання. Після цього перший тригер 8 автоматично переводиться в нульове положення. При зміні полярності магнітного відбитку, наприклад, при зчитуванні «0», пристрій працює аналогічно. Пропонована корисна модель дозволить забезпечити суттєве підвищення завадостійкості пристрою та надійності зчитування двійкової інформації з промислових конструкцій як в умовах дії потужних електромагнітних перешкод, так при коливаннях магнітомодуляційного датчика відносно магнітоносіях. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
