Електромагнітний млин (варіанти)

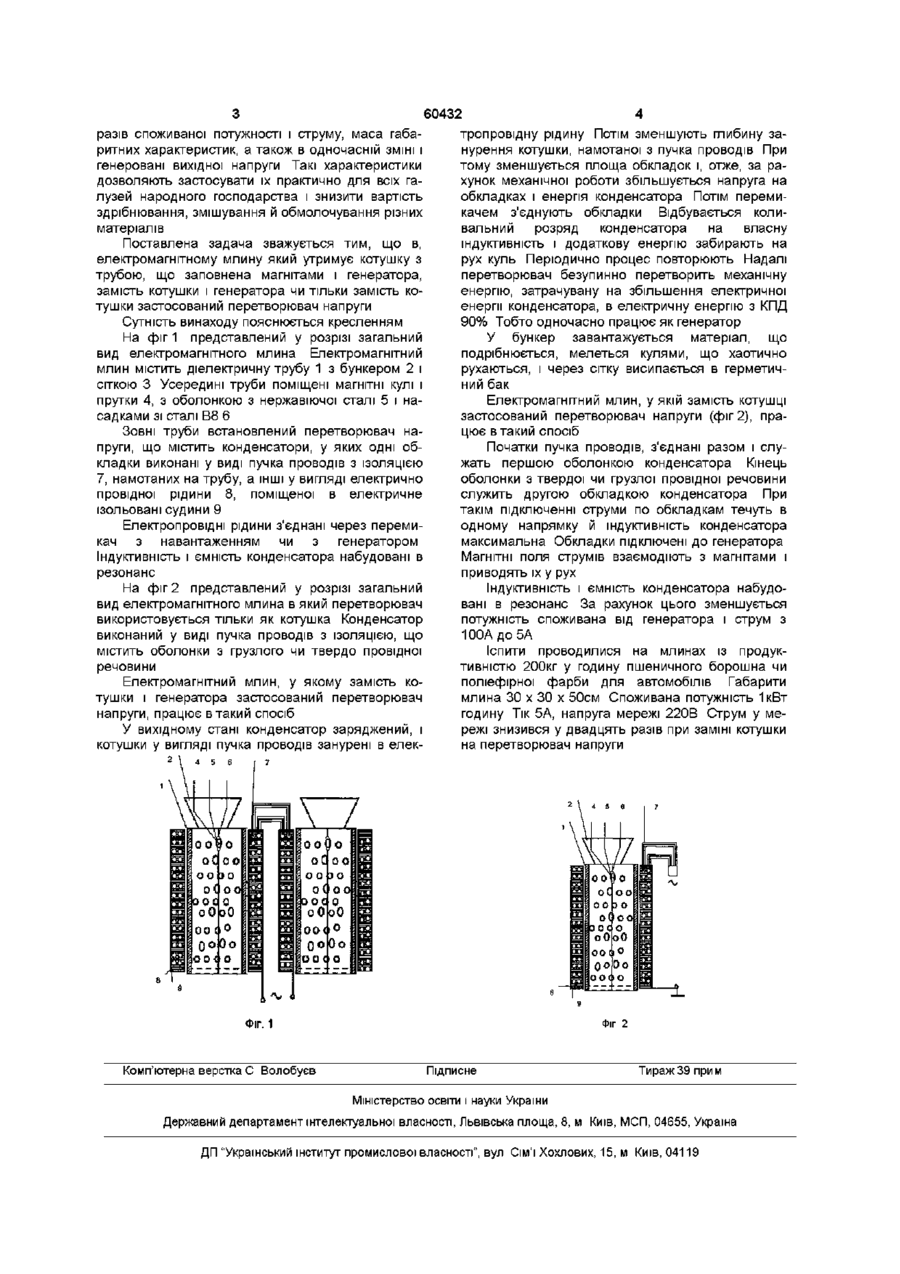

1 Електромагнітний млин, що містить котушку індуктивності, всередині якої встановлена труба з немагнітного матеріалу, що заповнена магнітами, генератор, який відрізняється тим, що у ньому як котушка і генератор використовується перетворювач напруги 2 Електромагнітний млин, що містить котушку індуктивності, всередині якої встановлена труба з немагнітного матеріалу, що заповнена магнітами, і генератор, який відрізняється тим, що у ньому як котушка використовується перетворювач напруги 3 Електромагнітний млин за пп 1, 2, який відрізняється тим, що перетворювач напруги містить конденсатор, у якому одна обкладка виконана з пучка проводів з ІЗОЛЯЦІЄЮ, а інша - з пласта рідкої, в'язкої чи твердої електропровідної речовини 4 Електромагнітний млин за пп 1, 2, який відрізняється тим, що перетворювач напруги одночасно містить конденсатор та індуктивність 5 Електромагнітний млин за пп 1, 2, який відрізняється тим, що перетворювач напруги містить конденсатор, настроєний у резонанс з індуктивністю 6 Електромагнітний млин за пп 1, 2, який відрізняється тим, що перетворювач напруги містить конденсатор, який включає пучок проводів, виконаний з можливістю його занурення в провідну рідину, що поміщена в електрично ізольовані судини, причому електропровідні речовини з'єднані через перемикач з навантаженням чи із джерелом живлення Винахід відноситься до області здрібнювання, змішування й обмолоту різних матеріалів в електромагнітних полях і може бути використано, наприклад, у лакофарбовій, будівельній, ХІМІЧНІЙ, харчовій і ІНШІЙ галузях промисловості Відомий кульовий млин, що складається з корпуса, з можливістю обертання, що заповнений кулями Відомий відцентровий млин для здрібнювання твердих матеріалів, що містить корпус у який установлені верхній конус і нижній диск, установлені з можливістю обертання навколо осі в протилежних напрямках (А Н Плановский, Процеси й апарати хімічної технологи, ХІМІЯ, М , 1968) Застосовувані в даний час кульові, відцентрові й ІНШІ механічні млини мають великі розміри і мають КПД менше 1% , тому що в них енергія багаторазово перетворюється з однієї форми в іншу Малий КПД і в струминних і вихрових млинах, у яких значні маси повітря приводяться в марний вихровий рух з великою швидкістю Тому витрати на помел порівнянні з вартістю продукції Найбільш близьким до пропонованого технічним рішенням, обраним як прототип є електромагнітні млини, що складаються з циліндричної котушки виконаної у вигляді статора електродвигуна (патент США № 3219318), чи соленоїда (ас № 5480447) У котушці встановлена труба з немагнітного матеріалу, у яку поміщені металеві чи феритобарієві кулі Маса електромагнітних млинів при здрібнюванні тендітних матеріалів, наприклад сажі до 10 разів менше, а КПД до 5 разів більше, чим у механічних Недоліком даного пристрою є велика споживана з мережі потужність і струм Відомий перетворювач напруги, що містить конденсатори, у яких одні обкладки виконані у вигляді пучка проводів з ІЗОЛЯЦІЄЮ, а ІНШІ у вигляді електропровідній рідини, що поміщена в електрично ізольовані судини Пучок виконаний з можливістю його занурення в електропровідну рідину Електропровідні рідини з'єднані через перемикач з навантаженням чи із джерелом харчування а с № 1577009 (заявка на ас СССР № 2880726/21 от 5 02 80г, № 2820368/21 Шафоростов В Я) В основу винаходу поставлена задача об'єднати группу винаходів Електромагнітний млин та перетворювач напруги як складову частину млина Технічний результат, що може бути отриманий при здійсненні винаходу, полягає в зменшенні в 10 со ^о (О разів споживаної потужності і струму, маса габаритних характеристик, а також в одночасній ЗМІНІ І генеровані вихідної напруги Такі характеристики дозволяють застосувати їх практично для всіх галузей народного господарства і знизити вартість здрібнювання, змішування й обмолочування різних матеріалів Поставлена задача зважується тим, що в, електромагнітному млину який утримує котушку з трубою, що заповнена магнітами і генератора, замість котушки і генератора чи тільки замість котушки застосований перетворювач напруги Сутність винаходу пояснюється кресленням На фіг 1 представлений у розрізі загальний вид електромагнітного млина Електромагнітний млин містить діелектричну трубу 1 з бункером 2 і сіткою 3 Усередині труби поміщені магнітні кулі і прутки 4, з оболонкою з нержавіючої сталі 5 і насадками зі сталі В8 6 Зовні труби встановлений перетворювач напруги, що містить конденсатори, у яких одні обкладки виконані у виді пучка проводів з ІЗОЛЯЦІЄЮ 7, намотаних на трубу, а ІНШІ у вигляді електрично провідної рідини 8, поміщеної в електричне ізольовані судини 9 Електропровідні рідини з'єднані через перемикач з навантаженням чи з генератором Індуктивність і ємність конденсатора набудовані в резонанс На фіг 2 представлений у розрізі загальний вид електромагнітного млина в який перетворювач використовується тільки як котушка Конденсатор виконаний у виді пучка проводів з ІЗОЛЯЦІЄЮ, ЩО МІСТИТЬ оболонки з грузлого чи твердо провідної речовини Електромагнітний млин, у якому замість котушки і генератора застосований перетворювач напруги, працює в такий спосіб У вихідному стані конденсатор заряджений, і котушки у вигляді пучка проводів занурені в елек 60432 тропровідну рідину Потім зменшують глибину занурення котушки, намотаної з пучка проводів При тому зменшується площа обкладок і, отже, за рахунок механічної роботи збільшується напруга на обкладках і енергія конденсатора Потім перемикачем з'єднують обкладки Відбувається коливальний розряд конденсатора на власну індуктивність і додаткову енергію забирають на рух куль Періодично процес повторюють Надалі перетворювач безупинно перетворить механічну енергію, затрачувану на збільшення електричної енергії конденсатора, в електричну енергію з КПД 90% Тобто одночасно працює як генератор У бункер завантажується матеріал, що подрібнюється, мелеться кулями, що хаотично рухаються, і через сітку висипається в герметичний бак Електромагнітний млин, у якій замість котушці застосований перетворювач напруги (фіг 2), працює в такий спосіб Початки пучка проводів, з'єднані разом і служать першою оболонкою конденсатора Кінець оболонки з твердої чи грузлої провідної речовини служить другою обкладкою конденсатора При такім підключенні струми по обкладкам течуть в одному напрямку й індуктивність конденсатора максимальна Обкладки підключені до генератора Магнітні поля струмів взаємодіють з магнітами і приводять їх у рух Індуктивність і ємність конденсатора набудовані в резонанс За рахунок цього зменшується потужність споживана від генератора і струм з 100А до 5А Іспити проводилися на млинах із продуктивністю 200кг у годину пшеничного борошна чи поліефірної фарби для автомобілів Габарити млина ЗО х ЗО х 50см Споживана потужність 1кВт годину Тік 5А, напруга мережі 220В Струм у мережі знизився у двадцять разів при заміні котушки на перетворювач напруги л, і Фіг 2 Фіг. 1 Комп'ютерна верстка С Волобуєв Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
