Електромагнітний млин

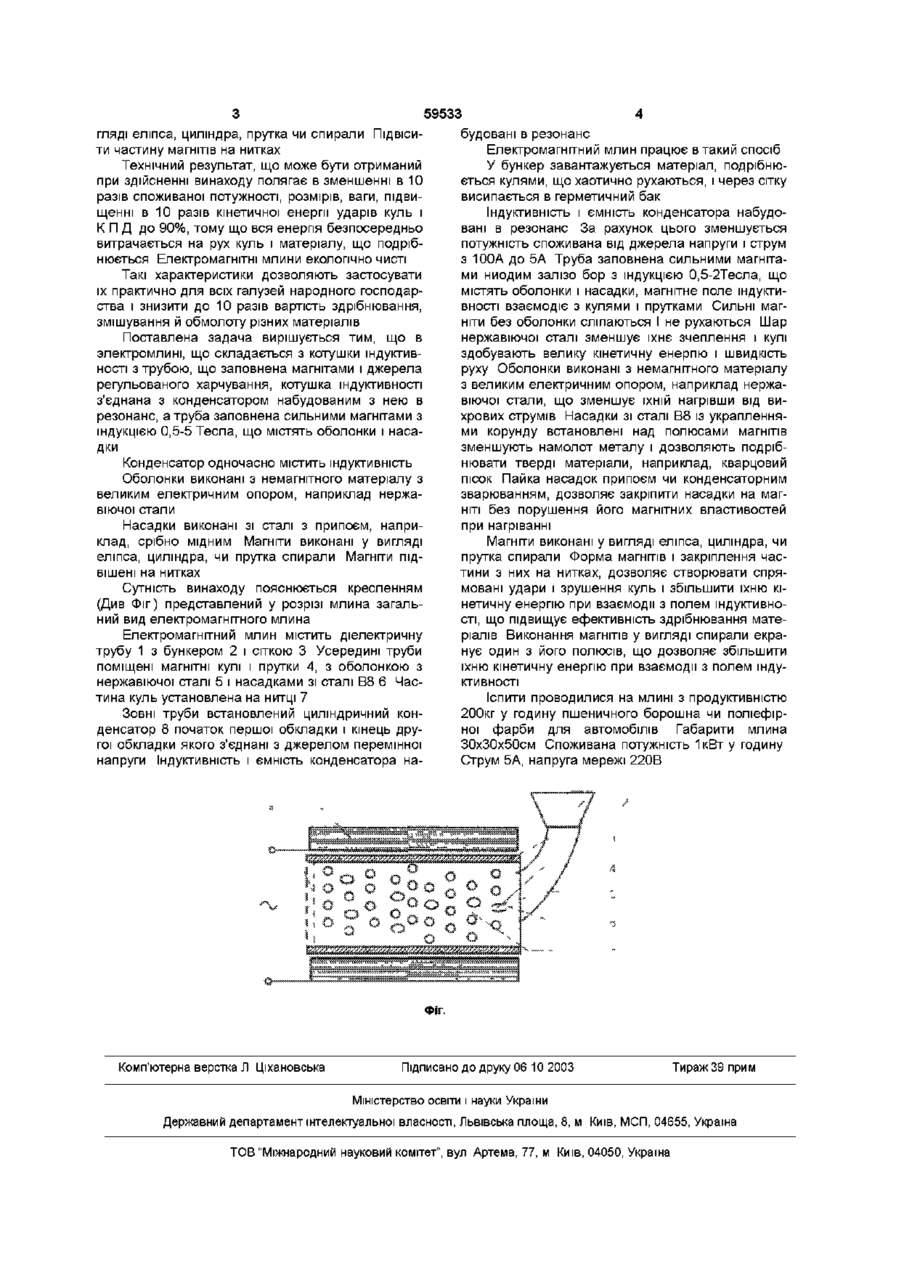

1 Млин, який містить котушку індуктивності, встановлену на трубі, з магнітами усередині і джерело регульованого живлення, який відрізняється тим, що до котушки підключений конденсатор, який настроєний у резонанс з індуктивністю, а труба заповнена сильними магнітами з індукцією 0,5-5 Тесла, що містять оболонки і насадки 2 Млин за п 1, який відрізняється тим, що конден сатор усередині одночасно містить індуктивність 3 Млин за п 1, який відрізняється тим, що оболонки куль виконані з немагнітного матеріалу з великим електричним опором, наприклад нержавіючої сталі 4 Млин за п 1, який відрізняється тим, що оболонки виконані з немагнітного матеріалу, а насадки - зі сталі з припоєм, наприклад срібно-мідним 5 Млин за п 1 , який відрізняється тим, що магніти виконані у вигляді еліпса, циліндра чи прутка спіралі 6 Млин за п 1, який відрізняється тим, що частина магнітів закріплена на нитках Винахід відноситься до області здрібнювання, змішування й обмолоту різних матеріалів в електромагнітних полях і може бути використано, наприклад, у лакофарбовій, будівельній, ХІМІЧНІЙ, харчовій і ІНШІЙ галузях промисловості Відомий кульовий млин, що складається з корпуса, з можливістю обертання, що заповнений кулями Відомий відцентровий млин для здрібнювання твердих матеріалів, що містить корпус у який установлені верхній конус і нижній диск, установлені з можливістю обертання навколо осі в протилежних напрямках (А Н Плановский, Процеси й апарати хімічної технологи, ХІМІЯ, М, 1968) Застосовувані в даний час кульові, відцентрові й ІНШІ механічні млини мають великі розміри і мають КПД менше 1% , тому що в них енергія багаторазово перетворюється з однієї форми в іншу Малий КПД і в струминних і вихрових млинах, у яких значні маси повітря приводяться в марний вихровий рух з великою швидкістю Тому витрати на помел порівнянні з вартістю продукції Найбільш близьким до пропонованого технічним рішенням, обраним як прототип є електромагнітні млини, що складаються з циліндричної котушки, виконаної у вигляді статора електродвигуна патент США №3219318, чи соленоїда Ас №5480447, 624903, 669416) У котушці встановлена труба з немагнітного матеріалу, у яку поміщені металеві чи ферит барієві кулі Маса електромаг нітних млинів при здрібнюванні тендітних матеріалів, наприклад сажі до 10 разів менше, а КПД до 5 разів більше чим у механічних Недоліком даного пристрою є низька ефективність здрібнювання і змішування твердих матеріалів, унаслідок малої кінетичної енергії куль і сил взаємодії феритів з індукцією до 0,3 Тесла з магнітним полем котушок Швидке руйнування і розмагнічування феритів Велика споживана з мережі потужність і струм - 100А для млина продуктивністю 100кг у годину Для регулювання такого струму необхідні трансформатори, вагою в кілька разів більше, ніж сам млин Тому ВІДОМІ електромагнітні млини практично застосовні тільки для змішування рідких фарб і здрібнювання сажі В основу винаходу поставлена задача - в електромагнітному млині установити замість котушки для зменшення споживаної з мережі потужності і струму - конденсатор, що одночасно містить індуктивність чи підключити до котушки індуктивності конденсатор, набудований з нею в резонанс Застосувати для підвищення ефективності здрібнювання і змішування твердих матеріалів сильні магніти з індукцією 0,5-5 Тесла, що містять оболонки і насадки Виконати оболонки магнітів з немагнітного матеріалу з великим електричним опором, наприклад нержавіючої стали, а насадки зі сталі з припоєм, наприклад, срібно мідним Виконати магніти у ви СО го Ю о> Ю 59533 гляді еліпса, циліндра, прутка чи спирали ПІДВІСИТИ частину магнітів на нитках Технічний результат, що може бути отриманий при здійсненні винаходу полягає в зменшенні в 10 разів споживаної потужності, розмірів, ваги, підвищенні в 10 разів кінетичної енергії ударів куль і К П Д до 90%, тому що вся енергія безпосередньо витрачається на рух куль і матеріалу, що подрібнюється Електромагнітні млини екологічно чисті Такі характеристики дозволяють застосувати їх практично для всіх галузей народного господарства і знизити до 10 разів вартість здрібнювання, змішування й обмолоту різних матеріалів Поставлена задача вирішується тим, що в злектромлині, що складається з котушки індуктивності з трубою, що заповнена магнітами і джерела регульованого харчування, котушка індуктивності з'єднана з конденсатором набудованим з нею в резонанс, а труба заповнена сильними магнітами з індукцією 0,5-5 Тесла, що містять оболонки і насадки Конденсатор одночасно містить індуктивність Оболонки виконані з немагнітного матеріалу з великим електричним опором, наприклад нержавіючої стали Насадки виконані зі сталі з припоєм, наприклад, срібно мідним Магніти виконані у вигляді еліпса, циліндра, чи прутка спирали Магніти підвішені на нитках Сутність винаходу пояснюється кресленням (Див Фіг) представлений у розрізі млина загальний вид електромагнітного млина Електромагнітний млин містить діелектричну трубу 1 з бункером 2 і сіткою 3 Усередині труби поміщені магнітні кулі і прутки 4, з оболонкою з нержавіючої сталі 5 і насадками зі сталі В8 6 Частина куль установлена на нитці 7 Зовні труби встановлений циліндричний конденсатор 8 початок першої обкладки і кінець другої обкладки якого з'єднані з джерелом перемінної напруги Індуктивність і ємність конденсатора на Комп'ютерна верстка Л Ціхановська будовані в резонанс Електромагнітний млин працює в такий спосіб У бункер завантажується матеріал, подрібнюється кулями, що хаотично рухаються, і через сітку висипається в герметичний бак Індуктивність і ємність конденсатора набудовані в резонанс За рахунок цього зменшується потужність споживана від джерела напруги і струм з 100А до 5А Труба заповнена сильними магнітами ниодим залізо бор з індукцією 0,5-2Тесла, що містять оболонки і насадки, магнітне поле індуктивності взаємодіє з кулями і прутками Сильні магніти без оболонки сліпаються І не рухаються Шар нержавіючої сталі зменшує їхнє зчеплення і кулі здобувають велику кінетичну енергію і швидкість руху Оболонки виконані з немагнітного матеріалу з великим електричним опором, наприклад нержавіючої стали, що зменшує їхній нагрівши від вихрових струмів Насадки зі сталі В8 із украпленнями корунду встановлені над полюсами магнітів зменшують намолот металу і дозволяють подрібнювати тверді матеріали, наприклад, кварцовий пісок Пайка насадок припоєм чи конденсаторним зварюванням, дозволяє закріпити насадки на магніті без порушення його магнітних властивостей при нагріванні Магніти виконані у вигляді еліпса, циліндра, чи прутка спирали Форма магнітів і закріплення частини з них на нитках, дозволяє створювати спрямовані удари і зрушення куль і збільшити їхню кінетичну енергію при взаємодії з полем індуктивності, що підвищує ефективність здрібнювання матеріалів Виконання магнітів у вигляді спирали екранує один з його полюсів, що дозволяє збільшити їхню кінетичну енергію при взаємодії з полем індуктивності Іспити проводилися на млині з продуктивністю 200кг у годину пшеничного борошна чи поліефірноі фарби для автомобілів Габарити млина 30х30х50см Споживана потужність 1кВт у годину Струм 5А, напруга мережі 220В Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
