Спосіб виготовлення кольорового оптичного елемента
Номер патенту: 60441
Опубліковано: 25.06.2011
Автори: Микитюк Зіновій Матвійович, Фечан Андрій Васильович, Ясиновська Ольга Йосифівна, Готра Зенон Юрійович, Левенець Василь Володимирович
Формула / Реферат
Спосіб виготовлення кольорового оптичного елемента, згідно з яким, як основу вибирають скляні пластини, на які із внутрішньої сторони послідовно наносять провідні шари, а простір між пластинами, товщину якого задають спейсерами, заповнюють рідким кристалом і герметизують, а світлодіоди різних кольорів встановлюють на грані нижньої скляної пластини.
Текст

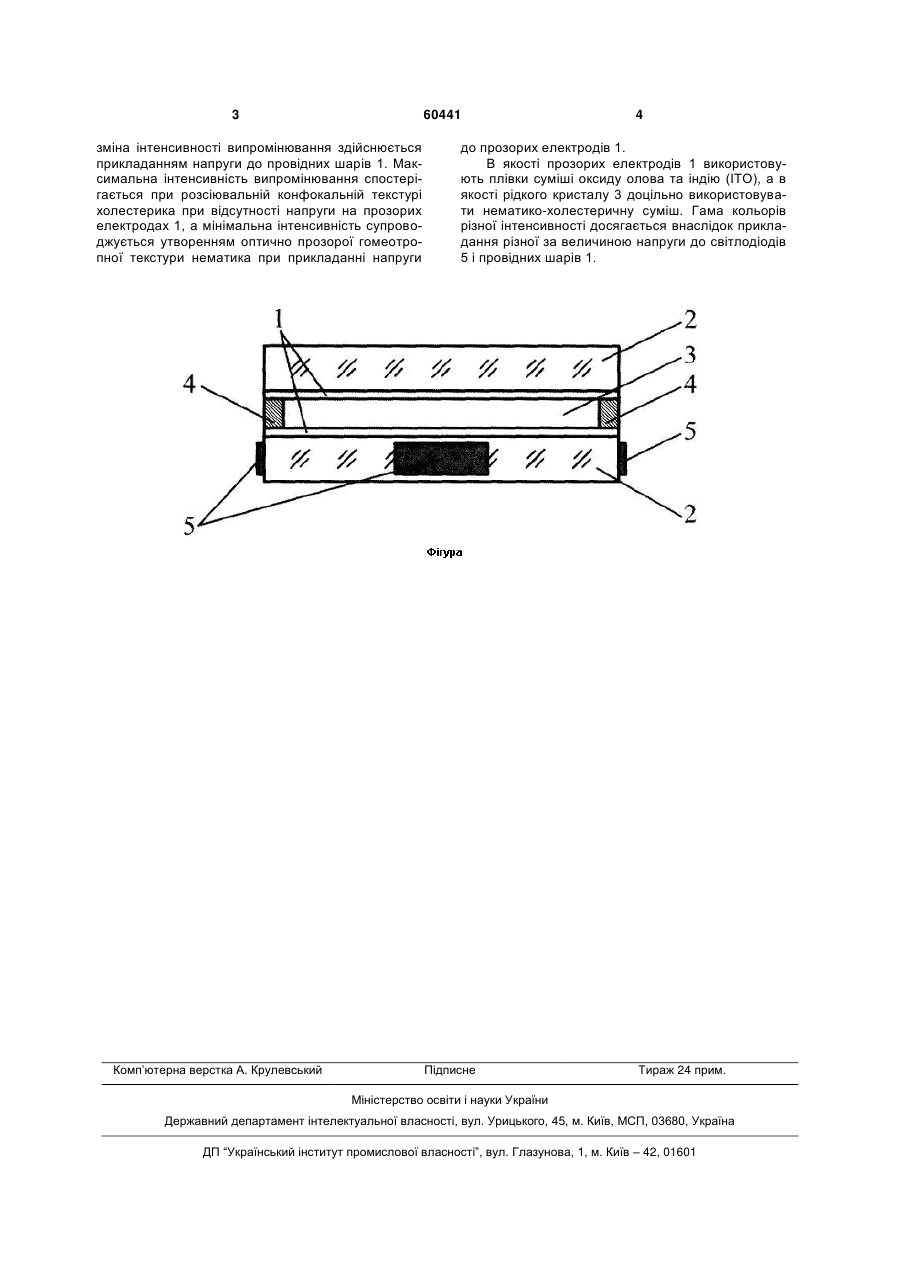

Спосіб виготовлення кольорового оптичного елемента, згідно з яким, як основу вибирають скляні пластини, на які із внутрішньої сторони послідовно наносять провідні шари, а простір між пластинами, товщину якого задають спейсерами, заповнюють рідким кристалом і герметизують, а світлодіоди різних кольорів встановлюють на грані нижньої скляної пластини. (19) (21) u201012066 (22) 12.10.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ГОТРА ЗЕНОН ЮРІЙОВИЧ, МИКИТЮК ЗІНОВІЙ МАТВІЙОВИЧ, ФЕЧАН АНДРІЙ ВАСИЛЬОВИЧ, ЯСИНОВСЬКА ОЛЬГА ЙОСИФІВНА, ЛЕВЕНЕЦЬ ВАСИЛЬ ВОЛОДИМИРОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА 3 60441 зміна інтенсивності випромінювання здійснюється прикладанням напруги до провідних шарів 1. Максимальна інтенсивність випромінювання спостерігається при розсіювальній конфокальній текстурі холестерика при відсутності напруги на прозорих електродах 1, а мінімальна інтенсивність супроводжується утворенням оптично прозорої гомеотропної текстури нематика при прикладанні напруги Комп’ютерна верстка А. Крулевський 4 до прозорих електродів 1. В якості прозорих електродів 1 використовують плівки суміші оксиду олова та індію (ІТО), а в якості рідкого кристалу 3 доцільно використовувати нематико-холестеричну суміш. Гама кольорів різної інтенсивності досягається внаслідок прикладання різної за величиною напруги до світлодіодів 5 і провідних шарів 1. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for manufacturing colour optic element
Автори англійськоюHotra Zenon Yuriiovych, Mykytiuk Zinovii Matviiovych, Fechan Andrii Vasyliovych, Yasynovska Olha Yosypivna, Levenets' Vasyl' Volodymyrovich
Назва патенту російськоюСпособ изготовления цветного оптического элемента
Автори російськоюГотра Зенон Юрьевич, Микитюк Зиновий Матвеевич, Фечан Андрей Васильевич, Ясиновска Ольга Йосифовна, Левенец Василий Владимирович
