Фрикційна передача

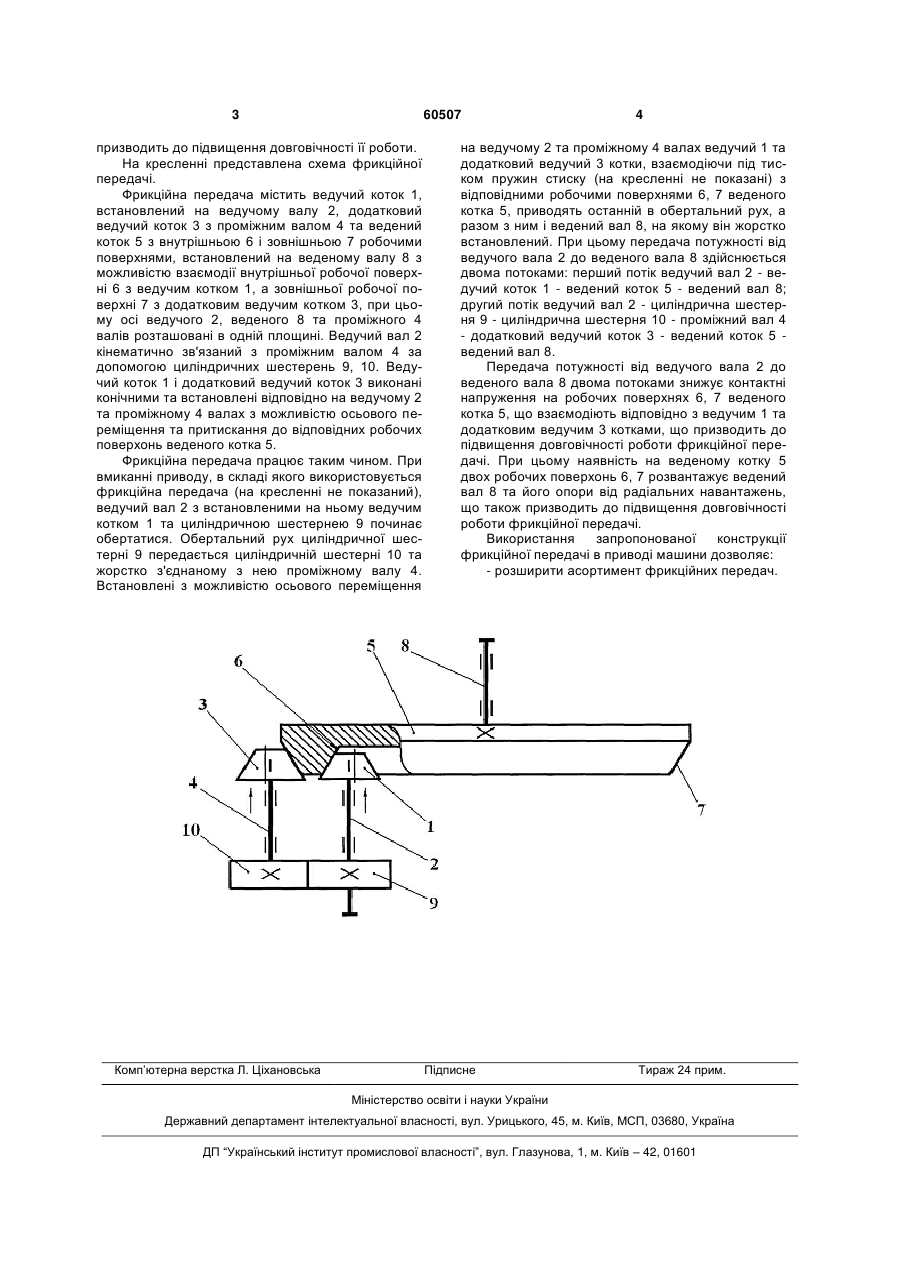

Фрикційна передача, що містить ведучий коток, встановлений на ведучому валу, та ведений коток з внутрішньою робочою поверхнею, встано 3 60507 призводить до підвищення довговічності її роботи. На кресленні представлена схема фрикційної передачі. Фрикційна передача містить ведучий коток 1, встановлений на ведучому валу 2, додатковий ведучий коток 3 з проміжним валом 4 та ведений коток 5 з внутрішньою 6 і зовнішньою 7 робочими поверхнями, встановлений на веденому валу 8 з можливістю взаємодії внутрішньої робочої поверхні 6 з ведучим котком 1, а зовнішньої робочої поверхні 7 з додатковим ведучим котком 3, при цьому осі ведучого 2, веденого 8 та проміжного 4 валів розташовані в одній площині. Ведучий вал 2 кінематично зв'язаний з проміжним валом 4 за допомогою циліндричних шестерень 9, 10. Ведучий коток 1 і додатковий ведучий коток 3 виконані конічними та встановлені відповідно на ведучому 2 та проміжному 4 валах з можливістю осьового переміщення та притискання до відповідних робочих поверхонь веденого котка 5. Фрикційна передача працює таким чином. При вмиканні приводу, в складі якого використовується фрикційна передача (на кресленні не показаний), ведучий вал 2 з встановленими на ньому ведучим котком 1 та циліндричною шестернею 9 починає обертатися. Обертальний рух циліндричної шестерні 9 передається циліндричній шестерні 10 та жорстко з'єднаному з нею проміжному валу 4. Встановлені з можливістю осьового переміщення Комп’ютерна верстка Л. Ціхановська 4 на ведучому 2 та проміжному 4 валах ведучий 1 та додатковий ведучий 3 котки, взаємодіючи під тиском пружин стиску (на кресленні не показані) з відповідними робочими поверхнями 6, 7 веденого котка 5, приводять останній в обертальний рух, а разом з ним і ведений вал 8, на якому він жорстко встановлений. При цьому передача потужності від ведучого вала 2 до веденого вала 8 здійснюється двома потоками: перший потік ведучий вал 2 - ведучий коток 1 - ведений коток 5 - ведений вал 8; другий потік ведучий вал 2 - циліндрична шестерня 9 - циліндрична шестерня 10 - проміжний вал 4 - додатковий ведучий коток 3 - ведений коток 5 ведений вал 8. Передача потужності від ведучого вала 2 до веденого вала 8 двома потоками знижує контактні напруження на робочих поверхнях 6, 7 веденого котка 5, що взаємодіють відповідно з ведучим 1 та додатковим ведучим 3 котками, що призводить до підвищення довговічності роботи фрикційної передачі. При цьому наявність на веденому котку 5 двох робочих поверхонь 6, 7 розвантажує ведений вал 8 та його опори від радіальних навантажень, що також призводить до підвищення довговічності роботи фрикційної передачі. Використання запропонованої конструкції фрикційної передачі в приводі машини дозволяє: - розширити асортимент фрикційних передач. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
