Номер патенту: 60506
Опубліковано: 25.06.2011
Автори: Хомяк Олег Миколайович, Марченко Анатолій Іванович, Піпа Борис Федорович
Формула / Реферат
Шайба, що виконана у вигляді деталі, переважно круглої форми, що має посередині циліндричний отвір та зубці, розташовані по її краю, яка відрізняється тим, що край містить радіальні розрізи, які ділять його площину на парне число однакових фрагментів, а зубці утворені з відігнутих фрагментів та розташовані рівномірно з чергуванням на взаємно протилежних сторонах.
Текст

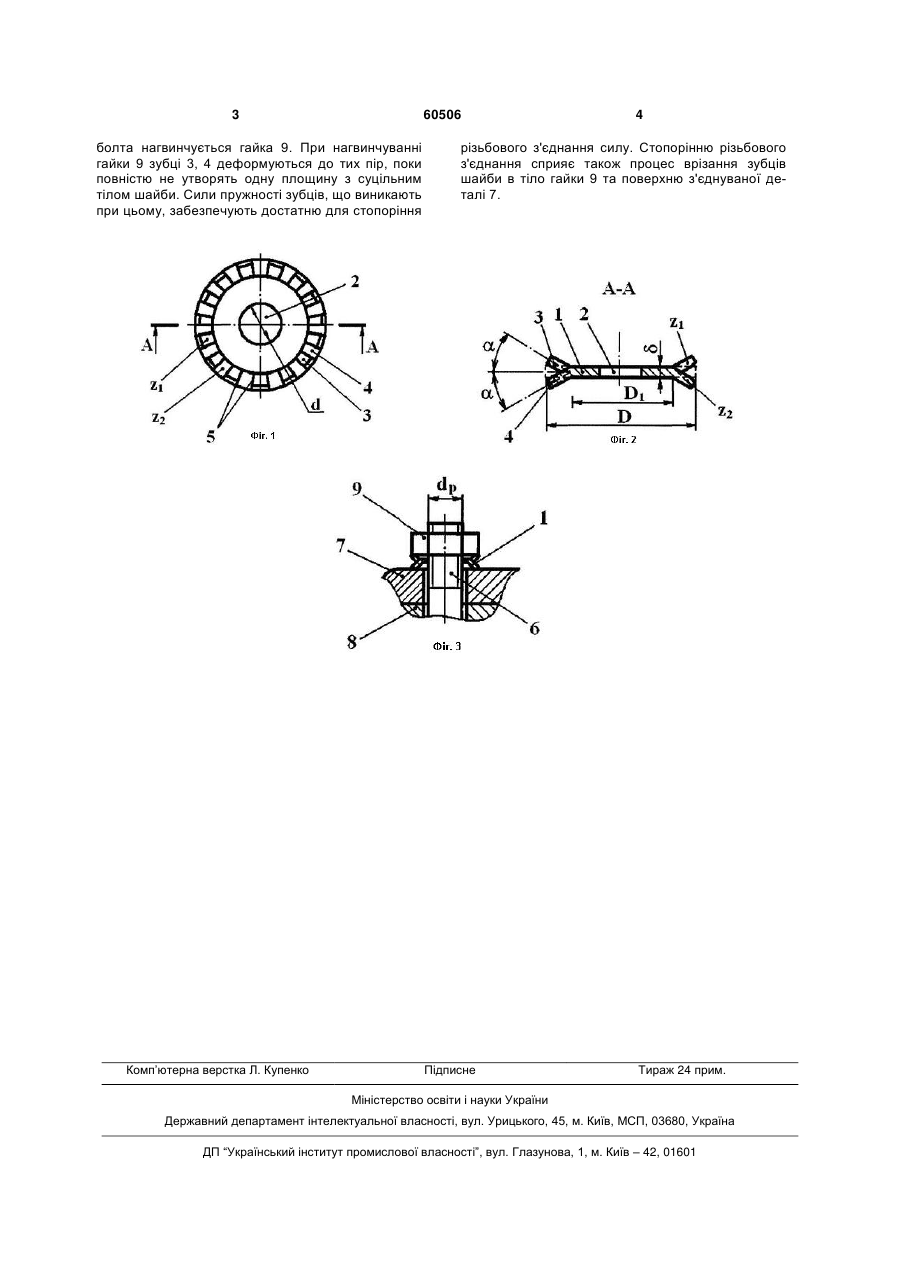

Шайба, що виконана у вигляді деталі, переважно круглої форми, що має посередині циліндричний отвір та зубці, розташовані по її краю, яка відрізняється тим, що край містить радіальні розрізи, які ділять його площину на парне число однакових фрагментів, а зубці утворені з відігнутих фрагментів та розташовані рівномірно з чергуванням на взаємно протилежних сторонах. (19) (21) u201013350 (22) 10.11.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, ХОМЯК ОЛЕГ МИКОЛАЙОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 60506 болта нагвинчується гайка 9. При нагвинчуванні гайки 9 зубці 3, 4 деформуються до тих пір, поки повністю не утворять одну площину з суцільним тілом шайби. Сили пружності зубців, що виникають при цьому, забезпечують достатню для стопоріння Комп’ютерна верстка Л. Купенко 4 різьбового з'єднання силу. Стопорінню різьбового з'єднання сприяє також процес врізання зубців шайби в тіло гайки 9 та поверхню з'єднуваної деталі 7. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWasher
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюШайба
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16B 39/24
Мітки: шайба
