Пристрій для культивування мікроорганізмів

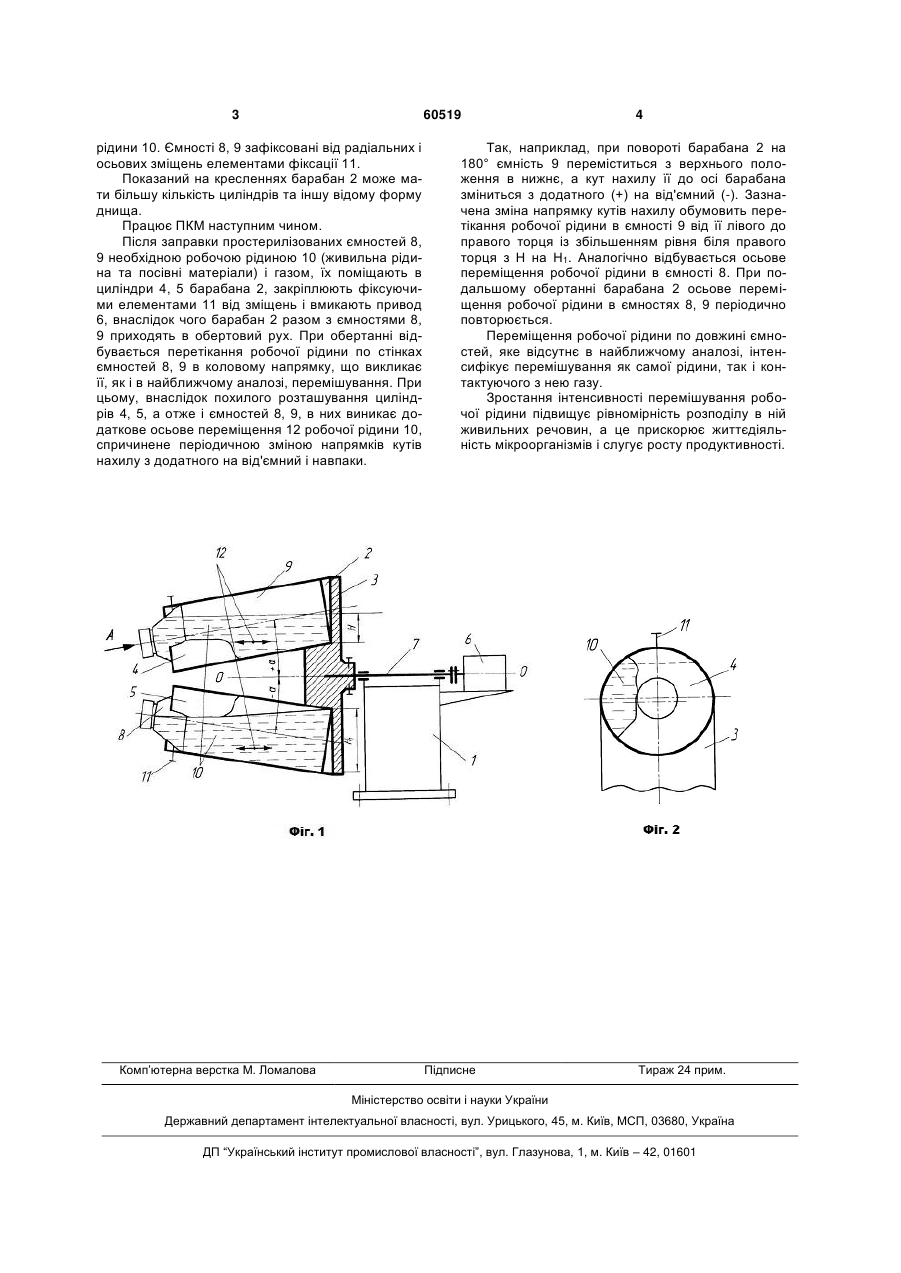

Пристрій для культивування мікроорганізмів, що містить горизонтально встановлений на рамі з можливістю обертання навколо своєї осі барабан у вигляді рівномірно розташованих по колу і з'єднаних між собою спільним днищем циліндрів, розміщені в циліндрах ємності для робочої рідини і привод, який відрізняється тим, що циліндри барабана розташовані похило до його осі. (19) (21) u201013397 (22) 10.11.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, КАРАЧУН ВОЛОДИМИР ВОЛОДИМИРОВИЧ, МЕЛЬНИК ВІКТОРІЯ МИКОЛАЇВНА, МУРАШКО МИХАЙЛО МИХАЙЛОВИЧ, ЄРЬОМЕНКО ОЛЕКСАНДР ВОЛОДИМИРОВИЧ 3 60519 рідини 10. Ємності 8, 9 зафіксовані від радіальних і осьових зміщень елементами фіксації 11. Показаний на кресленнях барабан 2 може мати більшу кількість циліндрів та іншу відому форму днища. Працює ПКМ наступним чином. Після заправки простерилізованих ємностей 8, 9 необхідною робочою рідиною 10 (живильна рідина та посівні матеріали) і газом, їх поміщають в циліндри 4, 5 барабана 2, закріплюють фіксуючими елементами 11 від зміщень і вмикають привод 6, внаслідок чого барабан 2 разом з ємностями 8, 9 приходять в обертовий рух. При обертанні відбувається перетікання робочої рідини по стінках ємностей 8, 9 в коловому напрямку, що викликає її, як і в найближчому аналозі, перемішування. При цьому, внаслідок похилого розташування циліндрів 4, 5, а отже і ємностей 8, 9, в них виникає додаткове осьове переміщення 12 робочої рідини 10, спричинене періодичною зміною напрямків кутів нахилу з додатного на від'ємний і навпаки. Комп’ютерна верстка М. Ломалова 4 Так, наприклад, при повороті барабана 2 на 180° ємність 9 переміститься з верхнього положення в нижнє, а кут нахилу її до осі барабана зміниться з додатного (+) на від'ємний (-). Зазначена зміна напрямку кутів нахилу обумовить перетікання робочої рідини в ємності 9 від її лівого до правого торця із збільшенням рівня біля правого торця з Н на Н1. Аналогічно відбувається осьове переміщення робочої рідини в ємності 8. При подальшому обертанні барабана 2 осьове переміщення робочої рідини в ємностях 8, 9 періодично повторюється. Переміщення робочої рідини по довжині ємностей, яке відсутнє в найближчому аналозі, інтенсифікує перемішування як самої рідини, так і контактуючого з нею газу. Зростання інтенсивності перемішування робочої рідини підвищує рівномірність розподілу в ній живильних речовин, а це прискорює життєдіяльність мікроорганізмів і слугує росту продуктивності. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
