Висувний вузол свердлувального верстата

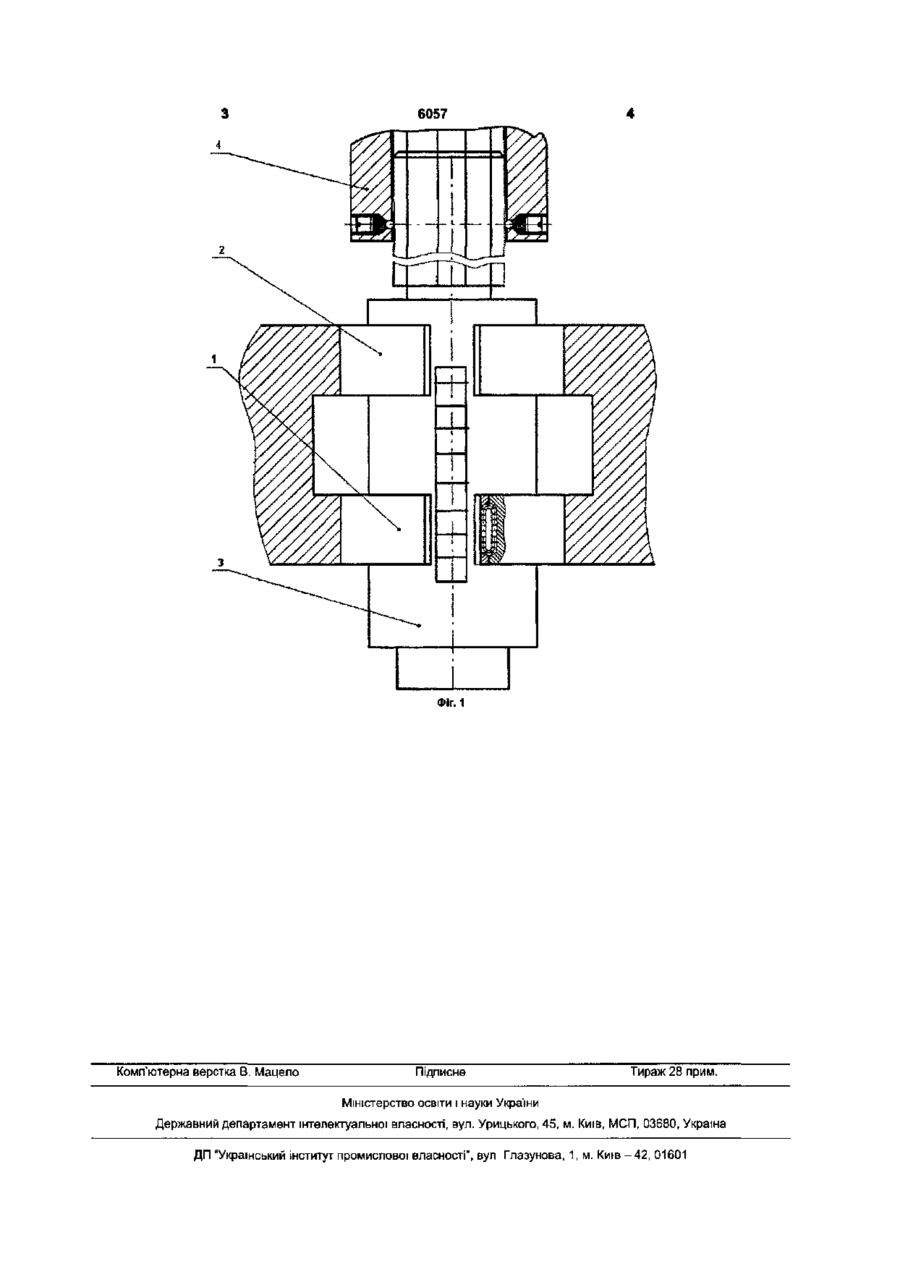

Висувний вузол свердлувального верстата який містить рухому шпиндельну гільзу, яка встановлена в двох опорах і шліцьове з'єднання який відрізняється тим, що опори виконані у вигляді регульованих циліндричних шарикових напрямних з циркуляцією тіл кочення а в шліцьовому з єднанні встановлені тіла кочення, причому в шліцьовому з'єднанні шліцьовий хвостовик виконаний ступінчатим Корисна модель відноситься до метало оброблювального обладнання зокрема до радіальносвердлувальних та вертикально-свердлувальних верстатів Відомий висувний вузол свердлувального верстату, який містить рухому шпиндельну гільзу яка встановлена в двох опорах ковзання з радіальним зазором і шліцьовим з'єднанням [паспорт радіально - свердлувального верстату моделі 2Р55] Недоліком відомої конструкції висувного вузла являється неможливість забезпечити необхідну жорсткість висувного вузла свердлувального верстату в процесі його роботи Задачею корисної моделі являється, утворити висувний вузол свердлувального верстату в якому за рахунок конструкторських особливостей можливо було б отримати підвищення жорсткості висувного вузла свердлувального верстату Поставлена задача досягається тим що висувний вузол свердлувального верстату який містить рухому шпиндельну гільзу яка встановлена в двох опорах і шліцьове з'єднання опори виконані у виді регулюємих циліндричних шарикових напрямних з циркуляцією тіл кочення, а в шліцьовому з'єднанні встановлені тіла кочення, причому в шліцьовому з'єднанні шліцьовий хвостовик виконаний ступінчатим Виконання опор у вигляді регулюємих циліндричних шарикових напрямних з циркуляцією тіл кочення, дає змогу виконати з'єднання в опорах беззазорним, а установка тіл кочення в шліцьово му з єднанні дозволяє отримати допоміжну опору непостійної дії що дозволяє підвищити жорсткість висувного вузла На Фіг 1 показана пропонуєма конструкція висувного вузла свердлувального верстату Конструкція складається 1 передня регулюєма циліндрична шарикова напрямна з циркуляцією тіл кочення, 2 задня регулюєма циліндрична шарикова напрямна з циркуляцією тіл кочення 3 рухома шпиндельна гільза, яка встановлена в передню 1 і задню 2 регулюємі циліндричні шарикові напрямні з циркуляцією тіл кочення і шліцьове з'єднання 4 з циркуляцією тіл кочення яке являється допоміжною опорою Конструкція працює таким чином при переміщені висувної шпиндельної гільзи 3 відбувається поступове збільшення плеча дії сил яке згубно впливає на жорсткість вузла і в момент коли жорсткість значно знижується в дію вступає третя допоміжна шліцьова опора 4 яка працює за рахунок виконаного ступінчатим шліцьового хвостовика і тіл кочення які вибирають зазори в шліцьовому з'єднанні і виконує утримуючу функцію що дає змогу підвищити жорсткість висувного вузла свердлувального верстату Висувний вузол свердлувального верстату може застосовуватися для всіх свердлувальних розточних верстатів, а також для механізмів, що мають висувні вузли зі схожими ознаками та принципом дм ю о о> 6057 Фіг. 1 Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
