Пристрій для орієнтування цибулин

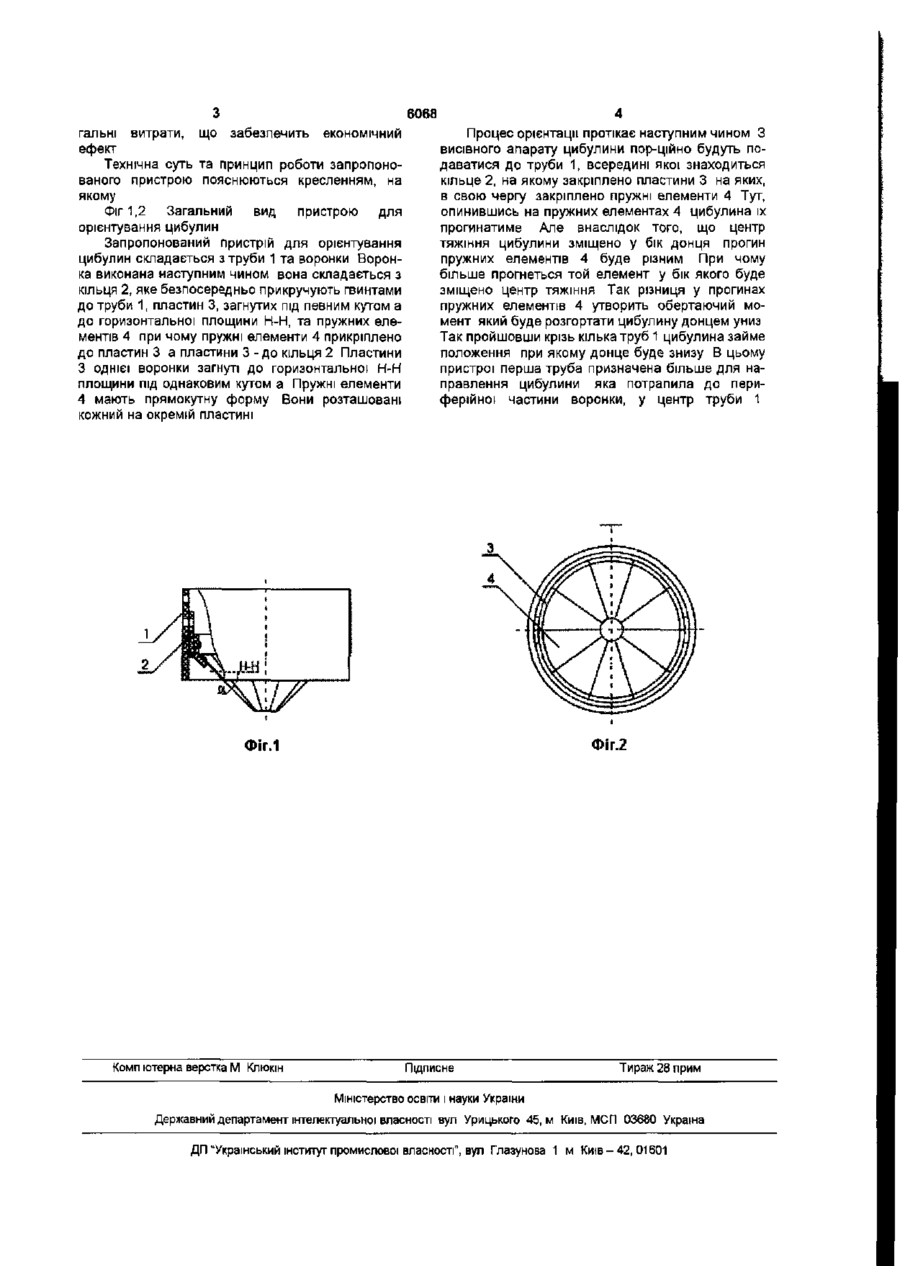

1 Пристрій для орієнтування цибулин, що містить трубопровід з встановленими всередині нього пружними елементами, який відрізняється тим, що трубопровід складається з окремих труб, всередині яких встановлені пластини які загнуті під кутом а до горизонтальної площини, з пружними елементами, причому пластини з пружними елементами розташовані так, що утворюють всередині трубопроводу одну лійку 2 Пристрій за п 1, який відрізняється тим, що пружні елементи виконані у вигляді прямокутних пластин і кут а їх нахилу до горизонтальної площини для кожної лійки різний Пристрій, що описується, відноситься до сільськогосподарської техніки, зокрема до конструкції пристроїв для орієнтування цибулин, та може бути використаний для орієнтації цибулин при їх подальшій висадці чи обробці Відомий пристрій для орієнтування цибулин [Устройство для ориентации луковиц А с № 1625380 СССР, МКИ А 01 С 11/00, 11/02/ЭА Цебоев - № 4686180/15, Заявлено 03 05 89, Опубл 07 02 91, Бюл № 5, 2 с ], який має циліндричні секції, стрижені, що зв'язують ці секції та щетину всередині секцій Щетину закріплено по гвинтовій лінії радіальне Цибулини подаються у верхню циліндричну секцію живильником При падінні цибулини вступають у взаємодію із щетинами При цьому перо цибулі отримує більший опір, ніж донце, тому цибулини розгортається донцем униз До недоліку цього пристрою-аналога відноситься неможливість орієнтування цибулин, в яких обрізана вішка У якості прототипу обрано пристрій для орієнтування цибулин [Устройство для посадки лука А с № 1014492 СССР, МКИ А 01 С 7/00/ М Ф Сенин -№3383325/30-15, Заявлено 19 0182, Опубл. ЗО 04 83, Бюл № 16, 3 с ], який має металевий трубопровід, сошник, пружні елементи (ліску). Цибулини, попередньо орієнтовані шийкою догори, подаються зверху до трубопроводу, який змонтовано на сошнику При переміщенні крізь трубопровід вниз під дією сили власного тяжіння цибулини залишаються в зорієнтованому положенні завдяки наяв ності всередині трубопроводу пружних елементів які не дозволяють цибулинам перевернутися шийкою униз Недоліком цього пристрою-прототипу є те, що до потрапляння у трубопровід цибулини мають бути попередньо зорієнтовані Крім того даний трубопровід не забезпечує орієнтування цибулин, в яких обрізана вішка Задачею корисної моделі є удосконалення пристрою для орієнтування цибулин, в якому за рахунок модернізації конструкції пружних елементів досягається можливість орієнтування цибулин без вішки, що виключить ручну працю при їх висадці та знизить загальні витрати, що забезпечить економічний ефект Поставлена задача досягається завдяки тому, що пристрій для орієнтування цибулин має трубопровід з встановленими всередині нього пружними елементами, згідно корисної моделі трубопровід складається з окремих труб, в середині яких встановлені пластини, загнуті під кутом а до горизонтальної площини, з пружними елементами, причому пластини з пружними елементами розташовані так, що утворюють всередині трубопроводу одну воронку Поставлена задача вирішується також завдяки тому, що пружні елементи виконані у вигляді прямокутних пластин і кут а їх нахилу до горизонтальної площини для кожної воронки різний Застосування запропонованого пристрою дозволяє орієнтувати цибулини без вішки, що виключить ручну працю при їх висадці та знизить за 00 о CD 6068 гальні витрати, що забезпечить економічний ефект Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням, на якому Фіг 1,2 Загальний вид пристрою для орієнтування цибулин Запропонований пристрій для орієнтування цибулин складається з труби 1 та воронки Воронка виконана наступним чином вона складається з кільця 2, яке безпосередньо прикручують гвинтами до труби 1, пластин 3, загнутих під певним кутом а до горизонтальної площини Н-Н, та пружних елементів 4 при чому пружні елементи 4 прикріплено до пластин 3 а пластини 3 -до кільця 2 Пластини 3 однієї воронки загнуті до горизонтальної Н-Н площини під однаковим кутом а Пружні елементи 4 мають прямокутну форму Вони розташовані кожний на окремій пластині Процес орієнтації протікає наступним чином З висівного апарату цибулини пор-ційно будуть подаватися до труби 1, всередині якої знаходиться кільце 2, на якому закріплено пластини 3 на яких, в свою чергу закріплено пружні елементи 4 Тут, опинившись на пружних елементах 4 цибулина їх прогинатиме Апе внаслідок того, що центр тяжіння цибулини зміщено у бік донця прогин пружних елементів 4 буде різним При чому більше прогнеться той елемент у бік якого буде зміщено центр тяжіння Так різниця у прогинах пружних елементів 4 утворить обертаючий момент який буде розгортати цибулину донцем униз Так пройшовши крізь кілька труб 1 цибулина займе положення при якому донце буде знизу В цьому пристрої перша труба призначена більше для направлення цибулини яка потрапила до периферійної частини воронки, у центр труби 1 Фіг.1 Комп ютерна верстка М Клюкш Фіг.2 Підписне Тираж 28 прим Міністерство освіта і науки України Державний департамент інтелектуальної власності вул Урицького 45, м Київ, МСП 03680 Україна ДП "Український інститут промислової власності", вул Глазунова 1 м Київ-42, 01601
