Гідравлічна система прохідницького комбайна

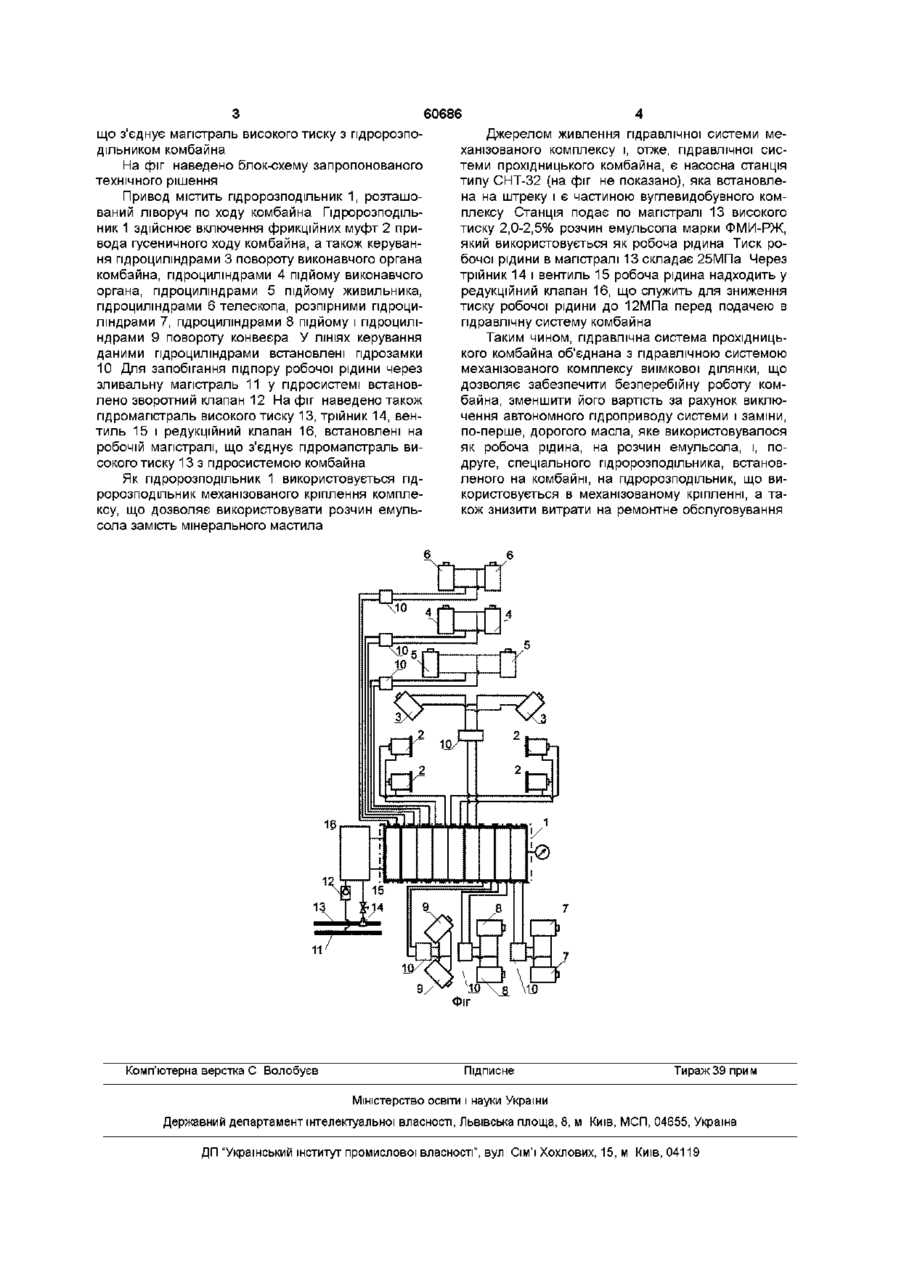

Гідравлічна система прохідницького комбайна, що працює на виїмковій ДІЛЯНЦІ, яку обладнано механізованим комплексом, і містить робочі магістралі, що з'єднують джерело робочої рідини з пдророзподільником комбайна, яка відрізняється тим, що як джерело робочої рідини використовують магістраль високого тиску механізованого комплексу, як пдророзподільник комбайна використовують пдророзподільник механізованого кріплення, при цьому систему обладнано редукційним клапаном, встановленим у робочій магістралі, що з'єднує магістраль високого тиску з пдророзподільником комбайна лену систему, що ніяк не звязана з гідравлічною системою механізованого вуглевидобувного комплексу очисного вибою У зв'язку з цим на практиці часто відбуваються простої в роботі комбайнів унаслідок недовговічності використовуваних масло насосів і необхідності постійної підтримки в гідросистемі необхідного рівня робочої рідини (мастила) В основу винаходу поставлено завдання створення гідравлічної системи прохідницького комбайна, що працює на виїмковій ДІЛЯНЦІ, обладнаній механізованим комплексом, у якій за рахунок зміни системи приєднання робочих магістралей з'явилася можливість об'єднати гідросистему комбайна з гідросистемою механізованого комплексу, що дозволило значно спростити процес керування комбайном і знизити витрати на обслуговування Поставлене завдання розв'язується за рахунок того, що в гідравлічній системі прохідницького комбайна, що працює на виїмковій ДІЛЯНЦІ, яку обладнано механізованим комплексом, і містить робочі магістралі, що з'єднують джерело робочої рідини з пдророзподільником комбайна, згідно винаходу, як джерело робочої рідини використовують магістраль високого тиску механізованого комплексу Як пдророзподільник комбайна використовують пдророзподільник механізованого кріплення, при цьому систему обладнано редукційним клапаном, встановленим у робочій магістралі, (О 00 (О о (О 60686 що з єднує магістраль високого тиску з пдророзподільником комбайна На фіг наведено блок-схему запропонованого технічного рішення Привод містить пдророзподільник 1, розташований ліворуч по ходу комбайна Гідророзподільник 1 здійснює включення фрикційних муфт 2 привода гусеничного ходу комбайна, а також керування гідроциліндрами 3 повороту виконавчого органа комбайна, гідроциліндрами 4 підйому виконавчого органа, гідроциліндрами 5 підйому живильника, гідроциліндрами 6 телескопа, розпірними гідроциліндрами 7, гідроциліндрами 8 підйому і гідроциліндрами 9 повороту конвеєра У ЛІНІЯХ керування даними гідроциліндрами встановлені пдрозамки 10 Для запобігання підпору робочої рідини через зливальну магістраль 11 у гідросистемі встановлено зворотний клапан 12 На фіг наведено також пдромапстраль високого тиску 13, трійник 14, вентиль 15 і редукційний клапан 16, встановлені на робочій магістралі, що з'єднує пдромапстраль високого тиску 13 з гідросистемою комбайна Як пдророзподільник 1 використовується пдророзподільник механізованого кріплення комплексу, що дозволяє використовувати розчин емульсола замість мінерального мастила Комп'ютерна верстка С Волобуєв Джерелом живлення гідравлічної системи механізованого комплексу і, отже, гідравлічної системи прохідницького комбайна, є насосна станція типу СНТ-32 (на фіг не показано), яка встановлена на штреку і є частиною вуглевидобувного комплексу Станція подає по магістралі 13 високого тиску 2,0-2,5% розчин емульсола марки ФМИ-РЖ, який використовується як робоча рідина Тиск робочої рідини в магістралі 13 складає 25МПа Через трійник 14 і вентиль 15 робоча рідина надходить у редукційний клапан 16, що служить для зниження тиску робочої рідини до 12МПа перед подачею в гідравлічну систему комбайна Таким чином, гідравлічна система прохідницького комбайна об'єднана з гідравлічною системою механізованого комплексу виїмкової ділянки, що дозволяє забезпечити безперебійну роботу комбайна, зменшити його вартість за рахунок виключення автономного пдроприводу системи і заміни, по-перше, дорогого масла, яке використовувалося як робоча рідина, на розчин емульсола, і, подруге, спеціального пдророзподільника, встановленого на комбайні, на пдророзподільник, що використовується в механізованому кріпленні, а також знизити витрати на ремонтне обслуговування Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
