Пристрій для завантаження дрібної риби у рибооброблюючі машини

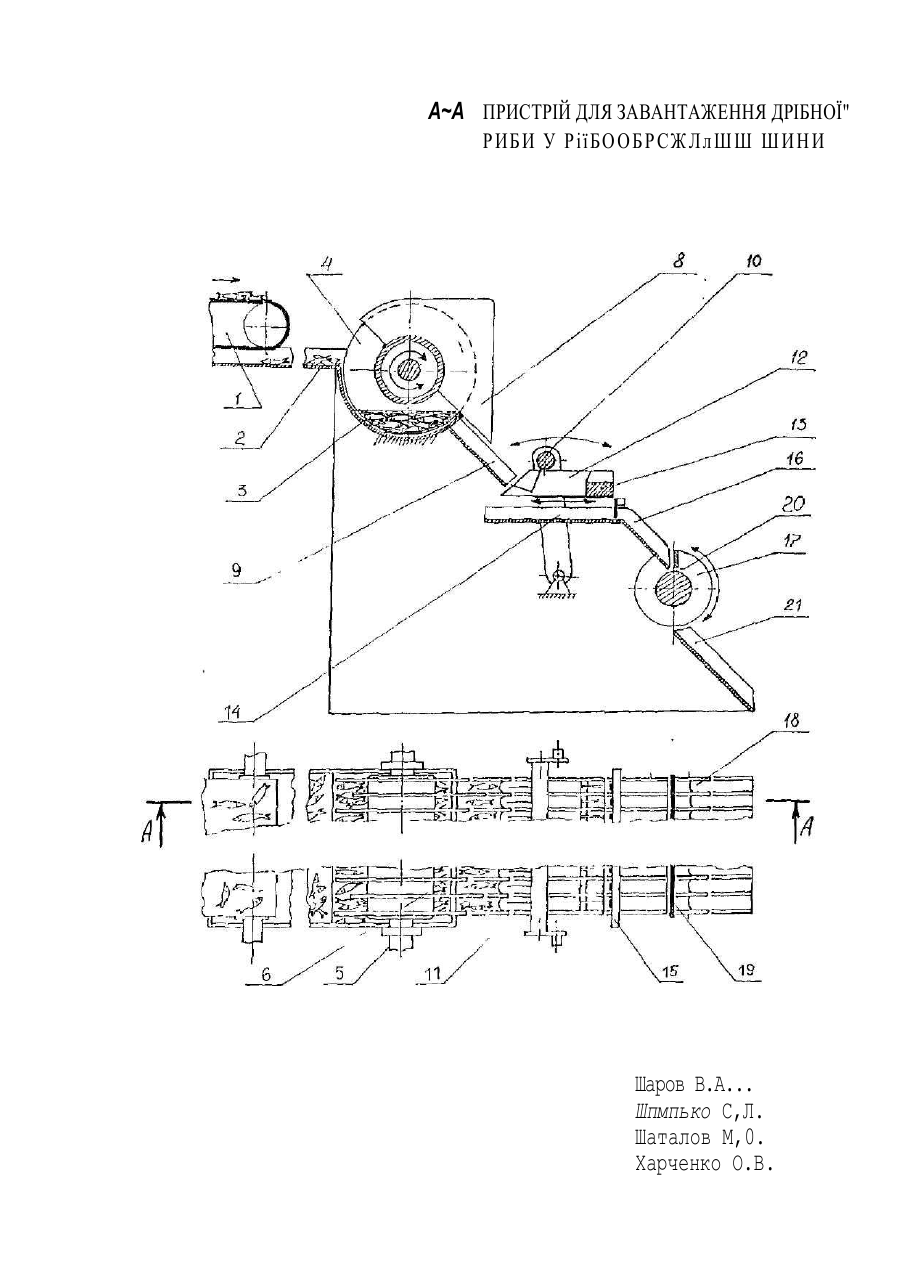

МІЖ kZ ПРИСТРІЙ ДЛЯ ЗАВШАІУМННЯ Д РІВНОЇ РИБИ У ЖБОСЕЇШІЮШІ НАВИНИ Винахід відноситься де рибної проїдало гост І, ь. селе до обладнані-і" для по-тучпої пидачі А^ І ^ ЇЮЇ РФЛ : (хамса, килька, тіаіька) та орієнтування її головою вперед для подальшого розчинення. У відомих пристроях поштучне подавання риби ЗДІЙСНЮЄТЬСЯ в основному уже зорієнтованої риби в задане положення (а.с. Ш0477, 187269, 206*46, 372983, 529825, 576ІО5, 626749, 747456, 1052208, 1184505,1 т . д . ) , тобто рибу з потоку орієнтують заданим чином: головое чи хвостом вперед, спинков чи черевцем в один бік, а потій поштучно подашь на розчинення- Увесь цей процес здійснюється без рибоводяної суміііі. Ангорами пропонується інший підхід до вирішення проблеми подавання дрібної риби Б розчиніляі мавини: спершу здійснюсь погоучне подавання риби до орієнтуючого пристрою, причому подавання ЗДІЙСНЮЙСЬ З рибоводяної суміші, а потім подана поктучно риба головою чи хвостом вперед орієнтується лише толової) вперед для подальжого розчинення. Най&шкчим прототипом иоже слухїйРи пристрій для завантажування риби в рибооброблютї машни(і), які,складаються з завантажувального бункера з подашим транспортером, пристрою для орієнтування риби ГОЛОВОІІ вперед з БІбруших жолобів, пристрою для орієнтування риби черевцеы в одна бік та пристрою для поштучного видавання риби з накопичувача у вигляді диску з голкаки по його колу, %о недоліків цього пристрою відноситься перш за все складність конструкції із-за подвійного орієнтування, а також використання при орієнтуванні вібрації, що не приврдить до надійності роботи орїентувача.Крїм того, при орієнтуванні частина незорїєнтованої риби відводиться транспортером і повертається знову Е о'уикер, що приводить до травнування риби і .втраті продуктивності. У пристрої для постучної подачі риби голки диску розміщені по його колу, виходячи за иехі диску, це спонукає можливість захоплення кількох риб на голку. Крім цього, захоплення риби відбувається в одноьу місці МІЙ диск о і: та вїбролоткок, гцо викликає затор риби. Використовування підпружинених ричагів приводить до ненадійності роботи цього пристрою, так як виникає вірогідність • просковзування кількох риб мік даском та вїбролоткои, коли ричаг піднімається, особливо якщо риба дрібна. В запропонованому пристрої вишеперелїчені недоліки відсутні. Б основу в: на ходу поставлене завдання підгвигити продуктивність та надійність пристрою за рахунок збільїення проценту виходу одиночних риб, а такок упростити к о ге тру кг; і ю прі:стро.з при ви-т ^имувані її кошіактност і• Поставлене завдання досягається завдяки тону, що пристрій для завантажень дрібної риби в рибооброблюті шаини складається з подашогс транспортера, пристрою для поштучного видавання риби з дисками та голками, пристрою для орієнтування риби ГОЛОВОЙ Б ОДИН бік, а пристрій для поштучного видавання риби виконано у вигляді набору дисків, занурених у витратну ємність з рибоводяною супі здаю, машу $орму напївдиліндру, до торцевої поверхні дисків закріплені голки, розміщені по дотичній та під кутом відносно осі обертання лисків,відстані МІЙ ЯКИЇЇИ установлені таким чином, що во їх де*ггру нерухомо закріплені' розподільчі ребра, утворшчі яолоби, які відносяться до дублшяого вузла, виконаного у вигляді набору нерухомих жолобїв, в кінці яких рухомо с«оїть голкотримач, голки якого розтач. аованї вздовж розподільчих ребер, в КІНЦІ ЯКИХ розміщені знімачі риби з пазами, а пристрій дяя орієнтування рибк виконано у вигляді набору нерухомих жолобів, примикаших до барабану з пазами, на якому закріпляється налравляша пластина, утворшяа зазор для заходу хвостового плавника риби, а під барабаном розміщено ВІДВІДНИЙ жолоб, який одночасно являється знімачем. Виконаннязапропонованих вузлів у модульному виконанні доаволяс збільшити в цілому продуктивність пристрою, занурення дасків з голками у витратну сілпсть з рибоводяною сукінз» та виконання ними по півоберту то в один бік, то в інзиїї вкклшас залягання та затор риби ъ еиностґ, тобто усувається її "засті'к? а рух дисків забезпечус прочищення голок, крік того, за рахунок р:.боводяної суміиї забезпечується рухомість риби та зменшується її травмування. За рахунок ко не тру № її подаших дискі"в з особливим розміщенням голок та розподільчих ребер забезпечується попереднє орієнтує вання ріби в одній площині, а за рахунок введення дублюючого вузла підвиється процент виходу поодиноких риб, а вресті і надійність роботи пристрою. Виконання орїєнтувача без вібрації", на їшлому принципові дії, спрощує в цілому конструкції: пристрой, а разок з механізмом по птучного зэида-ання чгд^.лш" рибк та дублшяим вузлом робить запропонований пристрій компактним при високій продуктивності'. Запропонований пристрій пояснюсться кресленими, де фіг.І загальний вигляд пристрою; г)іг.2 - пристрій для поштучного видавання риби; '5їг,3 - дублшяий Е ^ ЗОЛ ; фгг.4 - пристрій для орієнтування ряби. Пристрій для завантаження дрібної рибк в рибооброблюшї шшниОМг.і) складається з подаючого транспортера і, інспекційного столу 2, витратної еілності 3 напївцилїндрічної форми з рибоводянох: сук йми, в яку занурені на і/З диски 4, насади єні' на спільну вісь 5. На торцевій поверхні дисків ч закріплені голки 6 по дотичній та під кутои відносно осі обертання дисків 4 (фіг.2). По центру відстані м!к дисками 4 розміщені нерухомі розподільчі ребра 8 такий чином, що вони стикуються з набором нахилених жолобів 9 дублюючого вузла (фїг.З) в кїнці яких рухомо закріплений голкотримач ю з голками II для кожного колона 9. Ще дубдюший вузол має направлятї ребра 12» в кҐнці ". яких розміщені знімачі ІЗ з пазами, йїк дублашим вузлом та орі'ентувачен знаходиться поданий механізм, який складається з горизонтальних жолобів 14 з гребінкою 15. Ці колоби 14 переходять в нахилені жолоби 16, які ЯВЛЯЙТЕСЯ частиною пристрою для орієнтування риби (фіг.4), який має барабан 17 9 пазами 18, виконаними у вигляд! жолобів. Іїїд барабаном 17 установлено відводячий колоб 21» одночасно являший собою знімач риби. Працює пристрій слідушим чином. Риба по транспортеру І (фіг.і) подається на інспекційний стіл 2, на якому провадиться відбір пошкодженої риби та доміиок. Після цього риба надходить у витратну ємність 3 з рибоводяною суміпнщ, в яку занурені на і/З дкски 4, насадкені на спільну вісь 5. Диски 4, до торцевої поверхні яких закріплені голки 6 по дотичній та пі-д кутом до осі 5 їх обертання (?>іг,2), ЗДІЇЇСНІЗПГЬ nf во б ерга то в один бік, то в їшшй. При такому русі дисків 4 голки б, проходячи по всьому об'єму рибоводяної суміні, захоп-лшгь з неї рибу та переміщуйсь її в жолоби 9, зістиковані з нерухо-юти розподільчими ребрашя 8, установленими мі ге дискамк 4, Розмір жолобів 9 такий, що щбв. зриваючись з голок 6 в їх крайньому верхньому полоненні розміщується тільки вздові: колобїв. Всі повер::ні, по яких переміщується риба, зропуьться водою. Голки 6 можуть захоплювати з рибоводяної сумші і по дві риби, які попадайсь в колоб 9. ІГоб попередити та підвищити процент виходу поодиноких риб діє дублюючий вузол (Мг.З). Риба ковзає п і д дією кінематичної енергії та струменя води по похилому яолобу 9 та наколісється на голки II голкотримача 10. У випадну попадання двох риб в один жолоб, одна з них залииаєть-ся на голці II, а друга ВИВОДИТЬСЯ на скидання. Голки II переносять рибу вздовж направлявдих ребер 12, заходять в пази знімача ІЗ, в яких затоплюються і' звільняються від риби, тик с а кии одночасно прочищунгься, а риба потрапляє на горизонтальні ыолоби 14 та гребінкою 15 скидається в нахилені' кол о би 16 орїєнтувача (фїгЛ), Таким чином, зберігаючи повздовкну орієнтацію, риба потрапляє на похилі жолоби 16 ї далі' в пази 18 барабана 17 орїектувача. Риба, йдучи головой вперед, упирається к ех Е налравляьчу пластину 19» При обертанні барабану 17 риба, обминаши зазор 20, в по док єні ГА/ ІОБОВ вперед виходить у відвідний колоб 21. При русі риби хвостом впере^востовий плавник потрапляє в зазор 20, утримується направляючою пластиною 19, ї при обертанні барабану 17 на певний кут риба перевертається, орієнтуючись Б потрібне полокення ГОЛОБОІС шеред, та потрапляє на відводячий колоб 21. Барабан 17 повертається Б початкове положення і цикл повторюється. Всі' вузли указаного пристрою синхронізовані» Таким чинок, три вузли, які входять в запропонований пристрій: вузол поштучного видавання риби, дублшзчий його вузол та вузол орієнтації, х,озволяшь підвищити продуктивність за ра^нок модульност! їх виконання, підвищити процент виходу поодиноких риб а отже і надійність пристрою в іилоьіу. Джерело інформації: І.А.с. Г206446, ІЖИА477, БИ JC4f 67, А~А ПРИСТРІЙ ДЛЯ ЗАВАНТАЖЕННЯ ДРІБНОЇ" РИБИ У РіїБООБРСЖЛлШШ ШИНИ Шаров В.А... Шпмпько С,Л. Шаталов М,0. Харченко О.В. ПРИСТРІЙ ДЛЯ ЗАВАНТАЖЕННЯ ДРІБНОЇ РИБИ У РИБООБРОБЛШАЛЬНІ МАШИНИ Фиг. Шаров В Л . Шпилько С.Л. Шатал ОБ іл.О, 0.3, ПРИСТРІЙ ДІЯ ЗАВАНТАЖЕННЯ ДРІБНОЇ РИБИ У РИБООБРОБЛЮШЬНІ МАШИНИ Физ. Шаров В.А. Шпилько С.Л. Шаталов lu.O, Харченко О.В ПРІСТРІЙ ДЛа ЗАВАНТАЖЕННЯ ДРІБНОЇ РИБИ У РИБООБРОБЛШАЛЬНІ ідАШИНИ ZO Ша роБ В, А. Шпилько С . ЛШаталов ы . О . Харч енко С . В.
