Спосіб зменшення струму пробою в кольорових кінескопах

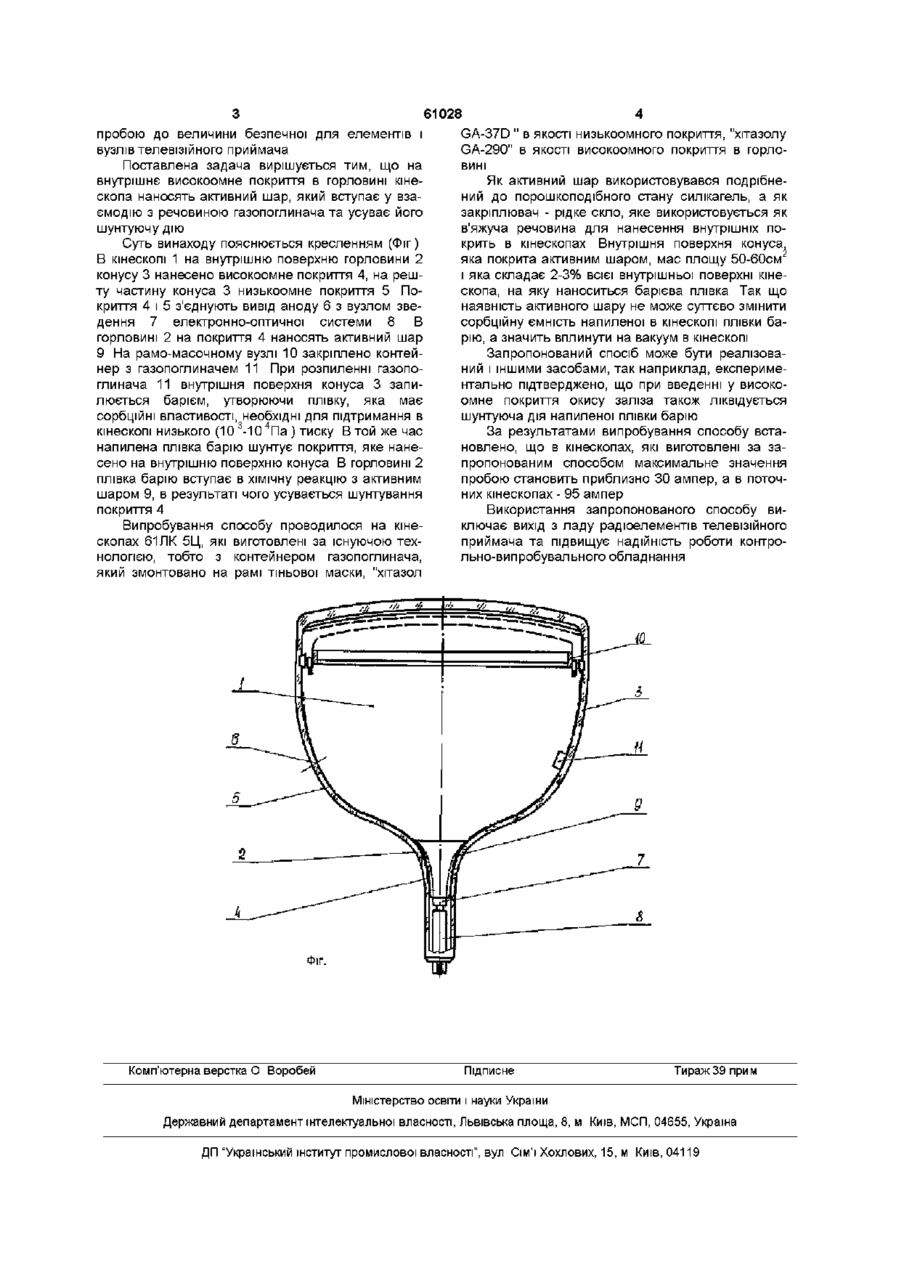

Спосіб зменшення струму пробою в кольорових кінескопах, який полягає в тому, що на внутрішню поверхню горловини кінескопа наносять високоомне покриття та розпилюють барієвий газопоглинач, гальванічно не зв'язаний з електронно-оптичною системою, який відрізняється тим, що на високоомне покриття наносять активний шар, який вступає у взаємодію з речовиною газопоглинача Винахід відноситься до виробництва кольорових кінескопів, зокрема до зменшення струму пробою в кольорових кінескопах При виробництві кольорових кінескопів на внутрішню поверхню конуса оболонки наноситься струмопровідне покриття Від величини опору останнього залежить максимальне значення струму пробою Пробої, які виникають в кінескопі, в основному зумовлені попаданням забруднення на електроди електронно-оптичної системи і елементи їх кріплення, наявністю центрів паразитної емісії, а також погіршенням вакууму при експлуатації кінескопа З практики відомо, що пробої виникають приблизно у 80 % кінескопів і тільки в невеликій КІЛЬКОСТІ кінескопів пробої відсутні в процесі всього терміну експлуатації кінескопів Електричні пробої в кінескопах є негативним фактором, який знижує експлуатаційну надійність телевізійних приймачів При пробої в першу чергу пошкоджуються вузли телевізійного приймача, катоди електроннооптичної системи кінескопа конуса кінескопа до величини 10-10 ома (пат США №2545120, пат США №2829292) або шляхом нанесення високоомного покриття на горловину конуса, а решту поверхні конуса покривають низькоомним шаром (пат США №3555617, пат США №4092444) Вказані рішення не забезпечують зменшення струму пробою до величини безпечної для роботи телевізійного приймача внаслідок шунтування високоомного покриття напиленою плівкою барію після розпилення газопоглинача, а також антеною, на якій встановлюють контейнер газопоглинача при його кріпленні на електронно-оптичні я системі Найбільш близьким до винаходу за технічною суттю є спосіб зменшення струму пробою, який полягає в тому, що високоомне покриття наноситься в горловині, а контейнер з газопоглиначем кріпиться на одному з елементів конструкції кінескопа, гальванічно не зв'язаним з електроннооптичною системою, наприклад, рамі тіньової маски, внутрішньому магнітному екрані і анодному виводі (пат Англії №1576298) Розглянутому способу притаманний серйозний недолік, а саме, запилення барієм високоомного покриття в горловині кінескопа, що перешкоджає обмеженню максимального значення струму пробою до величини безпечної для елементів і вузлів телевізійного приймача В основу винаходу поставлено задачу усунення шунтуючої дії речовини газопоглинача в горловині кінескопа, що забезпечує зменшення струму Особливо небезпечні пробої в телевізійних приймачах, в яких використовуються інтегральні мікросхеми Тому значення максимального струму пробою є одним з важливих параметрів кінескопу, і питання його зменшення до величини безпечної для елементів і вузлів телевізійного приймача є актуальним У відомих технічних рішеннях зменшення струму пробою досягають шляхом збільшення опору струмопровідного покритгя на всій поверхні 00 о (О пробою до величини безпечної для елементів і вузлів телевізійного приймача Поставлена задача вирішується тим, що на внутрішнє високоомне покриття в горловині кінескопа наносять активний шар, який вступає у взаємодію з речовиною газопоглинача та усуває його шунтуючу дію Суть винаходу пояснюється кресленням (Фіг) 8 кінескопі 1 на внутрішню поверхню горловини 2 конусу 3 нанесено високоомне покриття 4, на решту частину конуса 3 низькоомне покриття 5 Покриття 4 і 5 з'єднують вивід аноду 6 з вузлом зведення 7 електронно-оптичної системи 8 В горловині 2 на покриття 4 наносять активний шар 9 На рамо-масочному вузлі 10 закріплено контейнер з газопоглиначем 11 При розпиленні газопоглинача 11 внутрішня поверхня конуса 3 запилюється барієм, утворюючи плівку, яка має сорбційні властивості, необхідні для підтримання в кінескопі низького (10 3-10 4Па ) тиску В той же час напилена плівка барію шунтує покриття, яке нанесено на внутрішню поверхню конуса В горловині 2 плівка барію вступає в хімічну реакцію з активним шаром 9, в результаті чого усувається шунтування покриття 4 Випробування способу проводилося на кінескопах 61ЛК 5Ц, які виготовлені за існуючою технологією, тобто з контейнером газопоглинача, який змонтовано на рамі тіньової маски, "хітазол 61028 GA-37D " в якості низькоомного покриття, "хітазолу GA-290" в якості високоомного покриття в горловині Як активний шар використовувався подрібнений до порошкоподібного стану силікагель, а як закріплювач - рідке скло, яке використовується як в'яжуча речовина для нанесення внутрішніх покрить в кінескопах Внутрішня поверхня конуса яка покрита активним шаром, мас площу 50-60см і яка складає 2-3% всієї внутрішньої поверхні кінескопа, на яку наноситься барієва плівка Так що наявність активного шару не може суттєво змінити сорбціину ємність напиленої в кінескопі плівки барію, а значить вплинути на вакуум в кінескопі Запропонований спосіб може бути реалізований і іншими засобами, так наприклад, експериментально підтверджено, що при введенні у високоомне покриття окису заліза також ліквідується шунтуюча дія напиленої плівки барію За результатами випробування способу встановлено, що в кінескопах, які виготовлені за запропонованим способом максимальне значення пробою становить приблизно ЗО ампер, а в поточних кінескопах - 95 ампер Використання запропонованого способу виключає вихід з ладу радіоелементів телевізійного приймача та підвищує надійність роботи контрольно-випробувального обладнання й Фіг Комп'ютерна верстка О Воробей Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
