Адсорбер вугільний

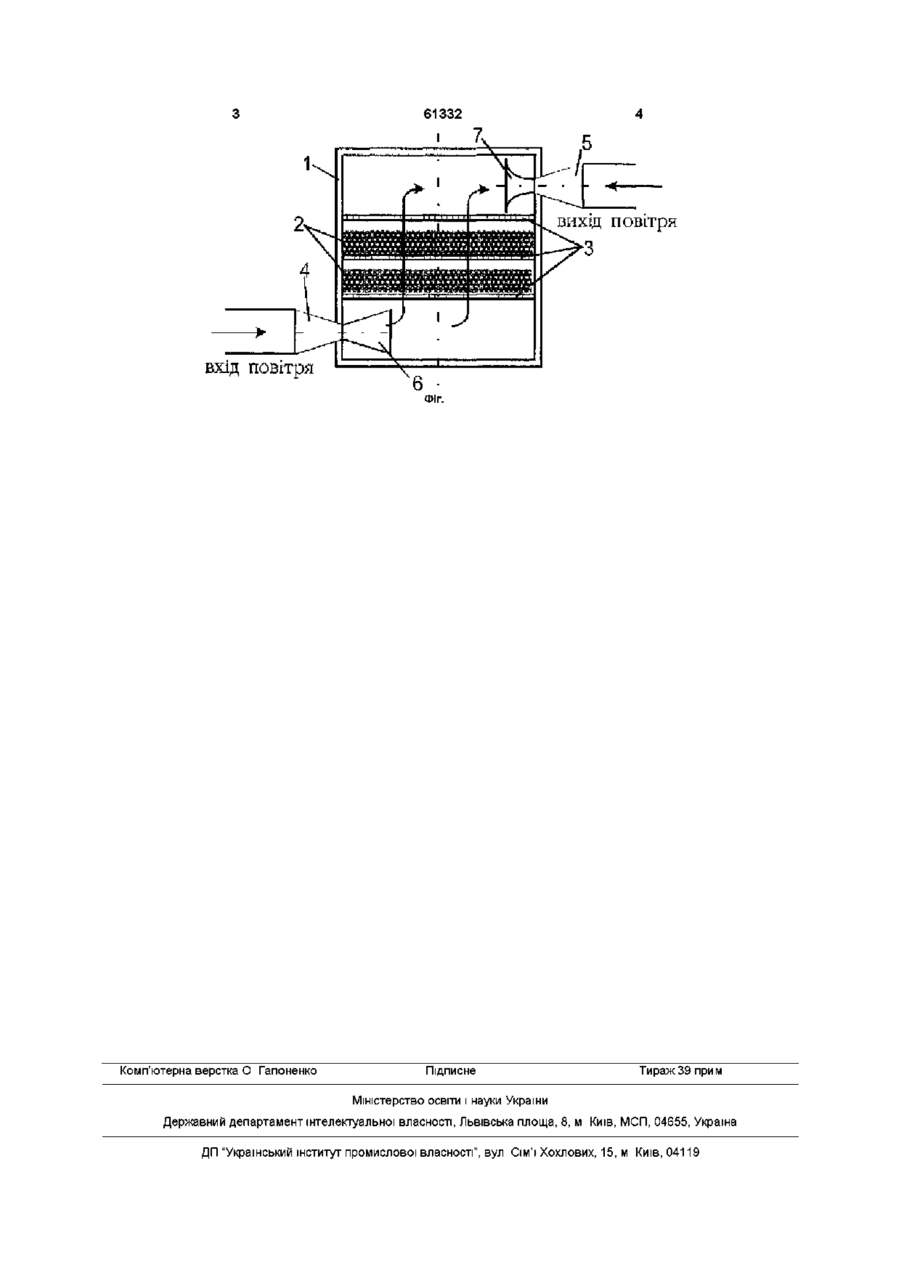

Адсорбер вугільний, що містить корпус з вхідним і вихідним патрубками, сорбуючий шар, розташований між обмежувальними ґратами і розділений на секції, частково заповнені сорбентом, який відрізняється тим, що вхідний патрубок виконаний на виході у вигляді дифузора, а вихідний патрубок виконаний на вході у вигляді колектора Винахід відноситься до галузі енергетики і може бути використаний на атомних електростанціях (АЕС) для очищення повітря, яке надходить з гермооболочки, від радіоактивного йоду перед викидом його в атмосферу Відомо адсорбер вугільний АУ-1500, що містить корпус з вхідними і вихідними патрубками, сорбуючий шар, розташований між обмежувальними ґратами і розділений на секції, частково заповнені сорбентом [1] (прототип) Недоліком даної конструкції є те, що в процесі роботи адсорбера вугільний коефіцієнт гідравлічного опору на вхідному і вихідному патрубках дорівнює ВІДПОВІДНО 1 і 0,5, що підвищує гідравлічний опір і тим самим знижує ефективність роботи адсорбера вугільного В основу винаходу поставлено задачу удосконалення адсорбера вугільного за рахунок виконання вхідного патрубка на виході у вигляді дифузора, а вихідного патрубка на вході - у вигляді колектора, що приведе до зниження гідравлічного опору адсорбера вугільного Поставлена задача досягається тим, що в запропонованому адсорбері вугільному, який містить корпус із вхідним і вихідним патрубками, сорбуючий шар, розташований між обмежувальними ґратами і розділений на секції, частково заповнені сорбентом, вхідний патрубок виконаний на виході у вигляді дифузора, а вихідний патрубок виконаний на вході у вигляді колектора Застосування вхідного патрубка у вигляді дифузора, а вихідного патрубка у вигляді колектора дозволяє зменшити гідравлічний опір адсорбера вугільного Сутність винаходу пояснюється ілюстративним матеріалом (фіг), на якому зображений абсорбер вугільний, що містить корпус 1, сорбуючий шар 2, обмежувальні ґрати 3, вхідний і вихідний патрубки 4 і 5, виконані у вигляді дифузора 6 і колектора 7 ВІДПОВІДНО Адсорбер вугільний працює наступним чином Повітря, яке фільтрують, надходить у пристрій через вхідний патрубок 4, виконаний на виході у вигляді дифузора 6, проходить крізь секції із сорбуючим шаром 2 (вугілля імпрегніроване СКТ-ЗИ), засипаним між обмежувальними ґратами 3, де відбувається його очищення від радіоактивного йоду Очищене повітря залишає адсорбер вугільний через вихідний патрубок 5, виконаний на вході у вигляді колектора 7, що зменшить гідравлічний опір і, тим самим, підвищить ефективність адсорбера вугільного ДЖЕРЕЛО ІНФОРМАЦІЇ 1 Двухименный В А , Столяров Б М , Черный С С «Системы очистки воздуха от аэрозольных частиц на АЭС» -М «Энергоатомиздат», 1987 -88с го го (О 61332 і 7ч вихід повітря з вхід повітря Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
