Формула / Реферат

1. Аерозольний насадок, що має порожнину з сідловиною для розміщення порожнистого стрижня балону для вивільнення аерозолю під тиском та має Т-подібну форму, який відрізняється тим, що має отвір для випуску дози аерозолю, який нахилений стосовно площини, до якої вісь порожнистого стрижня є вертикальною.

2. Насадок за п. 1, який відрізняється  тим, що вісь отвору і площина, до якої вісь порожнистого стрижня є вертикальною, утворюють кут в межах 20° - 30°, переважно 27°.

3. Насадок за пп. 1 і 2, який відрізняється тим, що внутрішній діаметр отвору знаходиться в межах 0,40 - 0,55 мм, переважно в межах 0,42 - 0,52 мм.

4. Насадок за пунктами 1 - 3 для розміщення у пристрої для інгаляції медикаментозними речовинами, що вивільняються у вигляді аерозолів з балону, в якому аерозолі знаходяться у стисненому стані, який має корпус з сідловиною для розміщення посудини з стрижнем для управління розподільчим клапаном посудини, камеру для збирання і розширення аерозолю, вивільненого випускним соплом посудини, і інгаляційний мундштук, який сполучений з камерою і виступає назовні від корпусу, причому корпус по суті має плоску форму, камера обмежена криволінійною стінкою, у першу периферійну частину якої направлений внутрішній кінець мундштука, а у другій периферійній частині, яка протилежна першій, є отвір, від якого дві стінки виходять назовні камери і сходяться до випускного сопла посудини, визначаючи канал, центральна площина якого нахилена до центральної площини мундштука, який відрізняється тим, що отвір виконаний у насадці таким чином, що спрямовує аерозоль, який вивільняється з посудини, усередину камери у вигляді вихрового потоку.

Текст

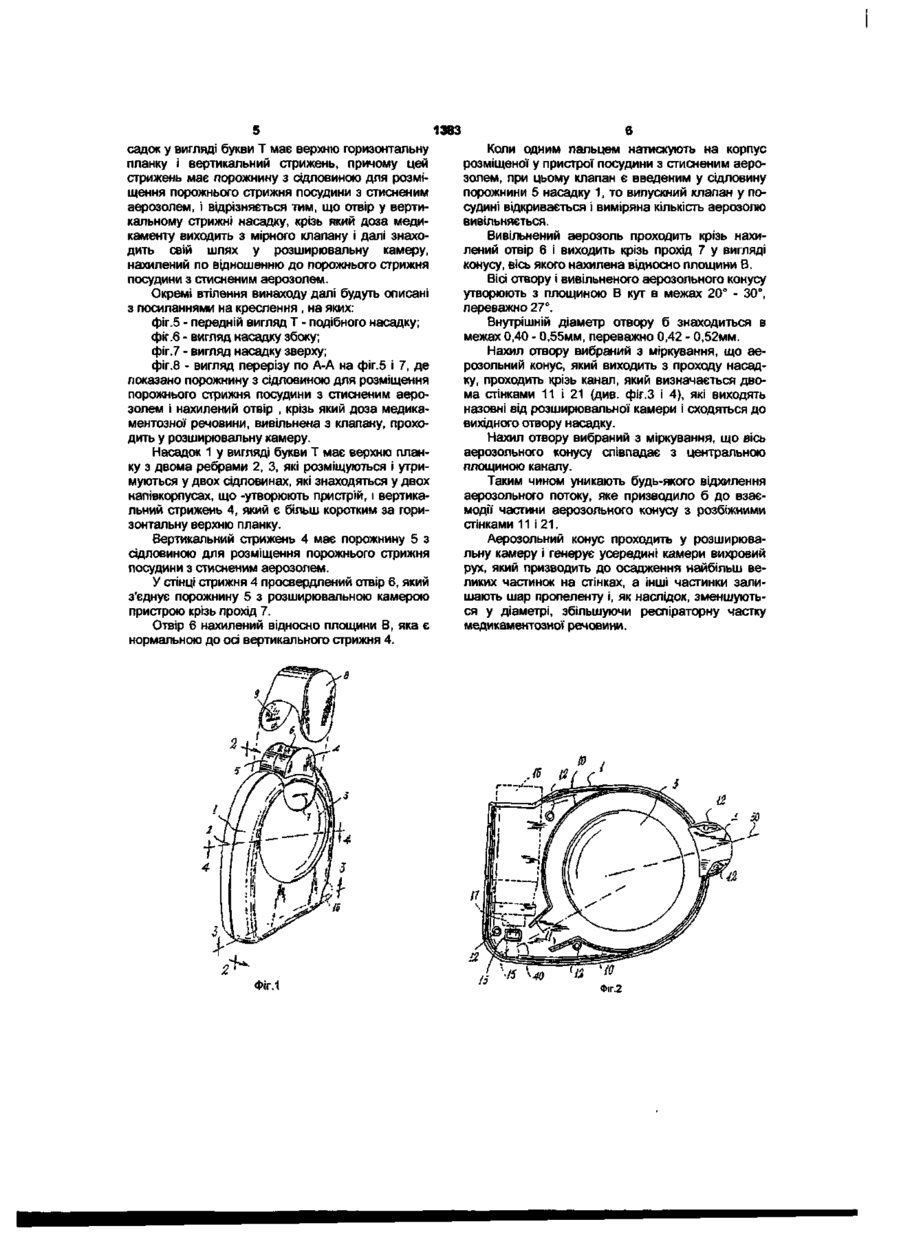

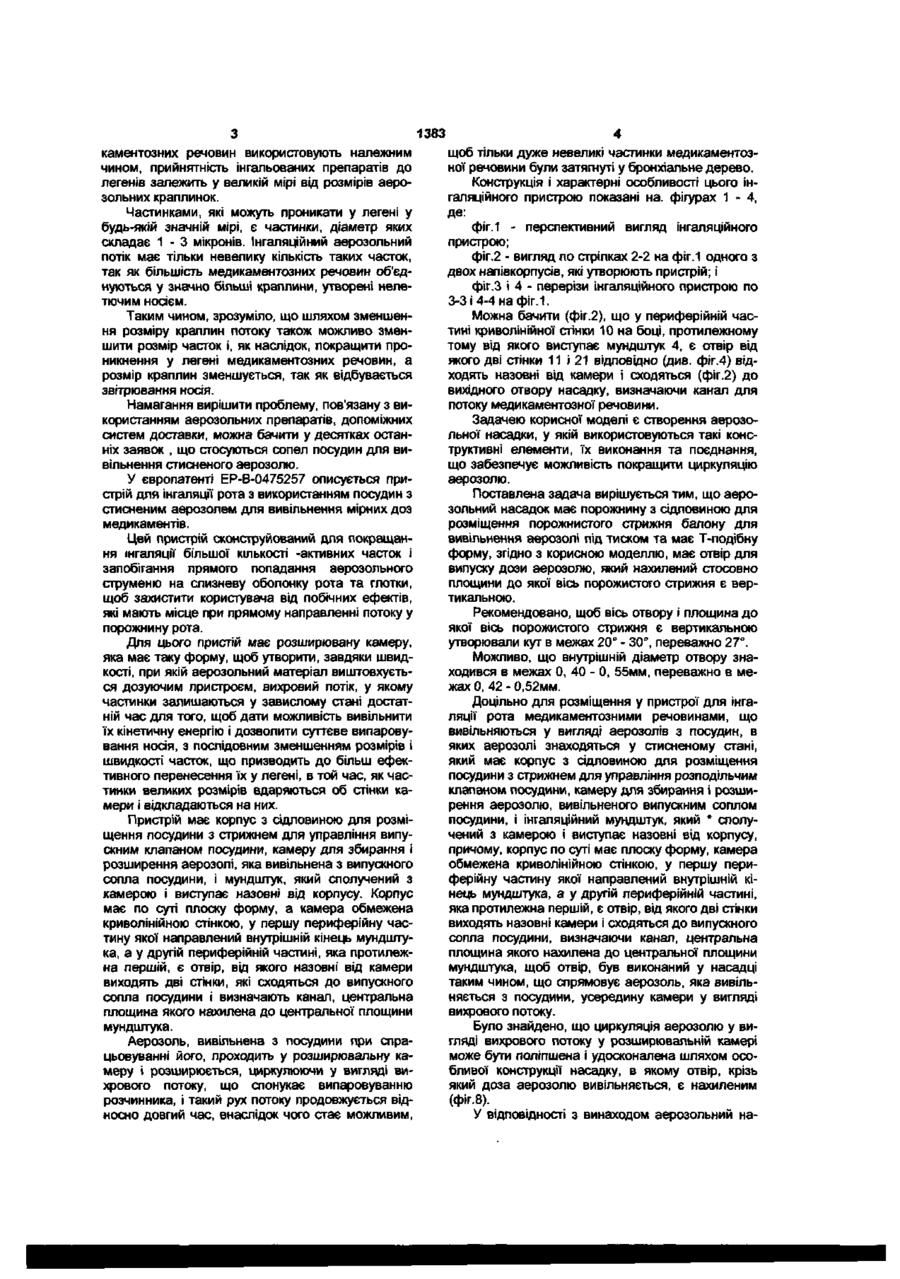

1 Аерозольний насадок, що має порожнину з сідловиною для розміщення порожнистого стрижня балону для вивільнення аерозолю під тиском та має Т-подібну форму, який відрізняється тим, що має отвір для випуску дози аерозолю, який нахилений стосовно площини, до якої вісь порожнистого стрижня є вертикальною 2 Насадок за п 1, який відрізняється тим, що вісь отвору і площина, до якої вісь порожнистого стрижня є вертикальною, утворюють кут в межах 20° - 30°, переважно 27° 3 Насадок за пп 1 і 2, який відрізняється тим, що внутрішній діаметр отвору знаходиться в межах 0,40 - 0,55мм, переважно в межах 0,42 - 0,52мм 4 Насадок за пунктами 1 - 3 для розміщення у пристрої для інгаляції медикаментозними речовинами, що вивільняються у вигляді аерозолів з балону, в якому аерозолі знаходяться у стисненому стані, який має корпус з сідловиною для розміщення посудини з стрижнем для управління розподільчим клапаном посудини, камеру для збирання і розширення аерозолю, вивільненого випускним соплом посудини, і інгаляційний мундштук, який сполучений з камерою і виступає назовні від корпусу, причому корпус по суті має плоску форму, камера обмежена криволінійною стінкою, у першу периферійну частину якої направлений внутрішній кінець мундштука, а у другій периферійній частині, яка протилежна першій, є отвір, від якого дві стінки виходять назовні камери і сходяться до випускного сопла посудини, визначаючи канал, центральна площина якого нахилена до центральної площини мундштука, який відрізняється тим, що отвір виконаний у насадці таким чином, що спрямовує аерозоль, який вивільняється з посудини, усередину камери у вигляді вихрового потоку СО Винахід стосується аерозольного насадку, який має порожнину з сідловиною для розміщення порожнього стрижня посудини для вивільнення стисненого аерозолю Інгаляція є переважним засобом для доставки частинок медикаментозних речовин у легені Для цього використовують посудини з стисненим аерозолем медикаментозної речовини і пропеленту (газ - витискувач у аерозольній упаковці), які мають мірний клапан, крізь який при спрацьовуванні вивільняється мірна доза суміші пропелент-медикаментозна речовина, яку розпилюють крізь сопло у порожнину горла пацієнта у вигляді розпиленого струменя При цьому відомо, що тільки 10% аерозольної дози, вивільненої з посудини з стисненим аерозолем, може досягти легенів Такий же процент аерозольної дози видихається чи відкладається за межами порожнини гор ла, тоді як по причині контакту високошвидкісних часток приблизно 80% -дози відкладається усередині порожнини рота та глотки, проковтується, систематично адсорбується і, як наслідок, практично губиться Якщо посудина з стисненим аерозолем не використовувати належним чином, то КІЛЬКІСТЬ препарату, яка досягає місця дії на легенях, буде додатково зменшена і терапевтичний ефект опиниться під загрозою Надмірне осадження аерозолі у порожнині рота та глотки може також привести до небажаних ефектів або на соматичному рівні, як наслідок абсорбції лікарської речовини, або на локальному рівні у випадку кортикостироіду, який може привести до орального кандидозу Причини недостатньої доставки препаратів у легені ВІДОМІ Навіть якщо посудина для аерозольних меди 00 со 1383 каментозних речовин використовують належним чином, прийнятність інгальованих препаратів до легенів залежить у великій мірі від розмірів аерозольних краплинок. Частинками, які можуть проникати у легені у будь-якій значній мірі, є частинки, діаметр яких складає 1 - 3 мікронів. Інгаляційний аерозольний потік має тільки невелику кількість таких часток, так як більшість медикаментозних речовин об'єднуються у значно більші краплини, утворені нелетючим носієм. Таким чином, зрозуміло, що шляхом зменшення розміру краплин потоку також можливо зменшити розмір часток і, як наслідок, покращити проникнення у легені медикаментозних речовин, а розмір краплин зменшується, так як відбувається звітрювання носія. Намагання вирішити проблему, пов'язану з використанням аерозольних препаратів, допоміжних систем доставки, можна бачити у десятках останніх заявок , що стосуються сопел посудин для вивільнення стисненого аерозолю. У європатенті ЕР-В-0475257 описується пристрій для інгаляції рота з використанням посудин з стисненим аерозолем для вивільнення мірних доз медикаментів. Цей пристрій сконструйований для покращання інгаляції більшої кількості -активних часток і запобігання прямого попадання аерозольного струменю на слизневу оболонку рота та глотки, щоб захистити користувача від побічних ефектів, які мають місце при прямому направленні потоку у порожнину рота. Для цього пристій має розширювану камеру, яка має таку форму, щоб утворити, завдяки швидкості, при якій аерозольний матеріал виштовхується дозуючим пристроєм, вихровий потік, у якому частинки залишаються у завислому стані достатній час для того, щоб дати можливість вивільнити їх кінетичну енергію і дозволити суттєве випаровування носія, з послідовним зменшенням розмірів і швидкості часток, що призводить до більш ефективного перенесення їх у легені, в той час, як частинки великих розмірів вдаряються об стінки камери і відкладаються на них. Пристрій має корпус з сідловиною для розміщення посудини з стрижнем для управління випускним клапаном посудини, камеру для збирання і розширення аерозолі, яка вивільнена з випускного сопла посудини, і мундштук, який сполучений з камерою і виступає назовні від корпусу. Корпус має по суті плоску форму, а камера обмежена криволінійною стінкою, у першу периферійну частину якої направлений внутрішній кінець мундштука, а у другій периферійній частині, яка протилежна першій, є отвір, від якого назовні від камери виходять дві стінки, які сходяться до випускного сопла посудини і визначають канал, центральна площина якого нахилена до центральної площини мундштука. Аерозоль, вивільнена з посудини при спрацьовуванні його, проходить у розширювальну камеру і розширюється, циркулюючи у вигляді вихрового потоку, що спонукає випаровуванню розчинника, і такий рух потоку продовжується відносно довгий час, внаслідок чого стає можливим, щоб тільки дуже невеликі частинки медикаментозної речовини були затягнуті у бронхіальне дерево. Конструкція і характерні особливості цього інгаляційного пристрою показані на. фігурах 1 - 4 , де: фіг.1 - перспективний вигляд інгаляційного пристрою; фіг.2 - вигляд по стрілках 2-2 на фіг.1 одного з двох напівкорпусів, які утворюють пристрій; і фіг.З і 4 - перерізи інгаляційного пристрою по 3-3 і 4-4 на фіг.1. Можна бачити (фіг.2), що у периферійній частині криволінійної стінки 10 на боці, протилежному тому від якого виступає мундштук 4, є отвір від якого дві стінки 11 і 21 відповідно (див. фіг.4) відходять назовні від камери і сходяться (фіг.2) до вихідного отвору насадку, визначаючи канал для потоку медикаментозної речовини. Задачею корисної моделі є створення аерозольної насадки, у якій використовуються такі конструктивні елементи, їх виконання та поєднання, що забезпечує можливість покращити циркуляцію аерозолю. Поставлена задача вирішується тим, що аерозольний насадок має порожнину з сідловиною для розміщення порожнистого стрижня балону для вивільнення аерозолі під тиском та має Т-подібну форму, згідно з корисною моделлю, має отвір для випуску дози аерозолю, який нахилений стосовно площини до якої вісь порожистого стрижня є вертикальною. Рекомендовано, щоб вісь отвору і площина до якої вісь порожистого стрижня є вертикальною утворювали кут в межах 20° - 30°, переважно 27°. Можливо, що внутрішній діаметр отвору знаходився в межах 0, 40 - 0, 55мм, переважно в межах 0, 42 - 0,52мм. Доцільно для розміщення у пристрої для інгаляції рота медикаментозними речовинами, що вивільняються у вигляді аерозолів з посудин, в яких аерозолі знаходяться у стисненому стані, який має корпус з сідловиною для розміщення посудини з стрижнем для управління розподільчим клапаном посудини, камеру для збирання і розширення аерозолю, вивільненого випускним соплом посудини, і інгаляційний мундштук, який * сполучений з камерою і виступає назовні від корпусу, причому, корпус по суті має плоску форму, камера обмежена криволінійною стінкою, у першу периферійну частину якої направлений внутрішній кінець мундштука, а у другій периферійній частині, яка протилежна першій, є отвір, від якого дві стінки виходять назовні камери і сходяться до випускного сопла посудини, визначаючи канал, центральна площина якого нахилена до центральної площини мундштука, щоб отвір, був виконаний у насадці таким чином, що спрямовує аерозоль, яка вивільняється з посудини, усередину камери у вигляді вихрового потоку. Було знайдено, що циркуляція аерозолю у вигляді вихрового потоку у розширювальній камері може бути поліпшена і удосконалена шляхом особливо*) конструкції насадку, в якому отвір, крізь який доза аерозолю вивільняється, є нахиленим (фіг.8). У відповідності з винаходом аерозольний на 1383 садок у вигляді букви Т має верхню горизонтальну планку і вертикальний стрижень, причому цей стрижень має порожнину з сідловиною для розміщення порожнього стрижня посудини з стисненим аерозолем, і відрізняється тим, що отвір у вертикальному стрижні насадку, крізь який доза медикаменту виходить з мірного клапану і далі знаходить свій шлях у розширювальну камеру, нахилений по відношенню до порожнього стрижня посудини з стисненим аерозолем. Окремі втілення винаходу далі будуть описані з посиланнями на креслення , на яких: фіг.5 - передній вигляд Т - подібного насадку; фіг .6 - вигляд насадку збоку; фіг.7 - вигляд насадку зверху; фіг.8 - вигляд перерізу по А-А на фіг.5 і 7, де показано порожнину з сідловиною для розміщення порожнього стрижня посудини з стисненим аерозолем і нахилений отвір , крізь який доза медикаментозної речовини, вивільнена з клапану, проходить у розширювальну камеру. Насадок 1 у вигляді букви Т має верхню планку з двома ребрами 2, 3, які розміщуються і утримуються у двох сідловинах, які знаходяться у двох напівкорпусах, що -утворюють пристрій, і вертикальний стрижень 4, який є більш коротким за горизонтальну верхню планку. Вертикальний стрижень 4 має порожнину 5 з сідловиною для розміщення порожнього стрижня посудини з стисненим аерозолем. У стінці стрижня 4 просвердлений отвір 6, який з'єднує порожнину 5 з розширювальною камерою пристрою крізь прохід 7. Отвір 6 нахилений відносно площини В, яка є нормальною до осі вертикального стрижня 4. f іо ФІГ.1 6 Коли одним пальцем натискують на корпус розміщеної у пристрої посудини з стисненим аерозолем, при цьому клапан є введеним у сідловину порожнини 5 насадку 1, то випускний клапан у посудині відкривається і виміряна кількість аерозолю вивільняється. Вивільнений аерозоль проходить крізь нахилений отвір 6 і виходить крізь прохід 7 у вигляді конусу, вісь якого нахилена відносно площини В. Вісі отвору і вивільненого аерозольного конусу утворюють з площиною В кут в межах 20° - 30°, переважно 27°. Внутрішній діаметр отвору б знаходиться в межах 0,40 - 0,55мм, переважно 0,42 - 0,52мм. Нахил отвору вибраний з міркування, що аерозольний конус, який виходить з проходу насадку, проходить крізь канал, який визначається двома стінками 11 і 21 (див. фіг.З і 4), які виходять назовні від розширювальної камери і сходяться до вихідного отвору насадку. Нахил отвору вибраний з міркування, що вісь аерозольного конусу співпадає з центральною площиною каналу. Таким чином уникають будь-якого відхилення аерозольного потоку, яке призводило б до взаємодії частини аерозольного конусу з розбіжними стінками 11 і 21. Аерозольний конус проходить у розширювальну камеру і генерує усередині камери вихровий рух, який призводить до осадження найбільш великих частинок на стінках, а інші частинки залишають шар пропеленту і, як наслідок, зменшуються у діаметрі, збільшуючи респіраторну частку медикаментозної речовини. ЇЇ 15 ' Фіг .2

Дивитися

Додаткова інформація

Автори англійською

Chiesi,Paolo

Автори російською

Кези Паоло

МПК / Мітки

МПК: A61M 15/00

Мітки: насадок, аерозольний
