Пристрій для цифрового магнітного запису на масивний носій
Формула / Реферат
Пристрій для цифрового магнітного запису на масивний носій, що містить головку запису, з'єднану послідовно з тиристором, до керуючого електрода якого через діод підключено транзистор, утворюючий послідовно з першим конденсатором фазозсувний ланцюг, та другий конденсатор, який відрізняється тим, що розташовано додатковий транзистор, емітером підключений до другого конденсатора, а базою - до першого резистора та до третього конденсатора, який з'єднано з прямим виходом тригера, нульовий вхід якого сполучено зі входом пристрою, а одиничний вхід - через четвертий конденсатор зі стабілітроном та другим резистором, з'єднаним з полюсом джерела змінної напруги.
Текст

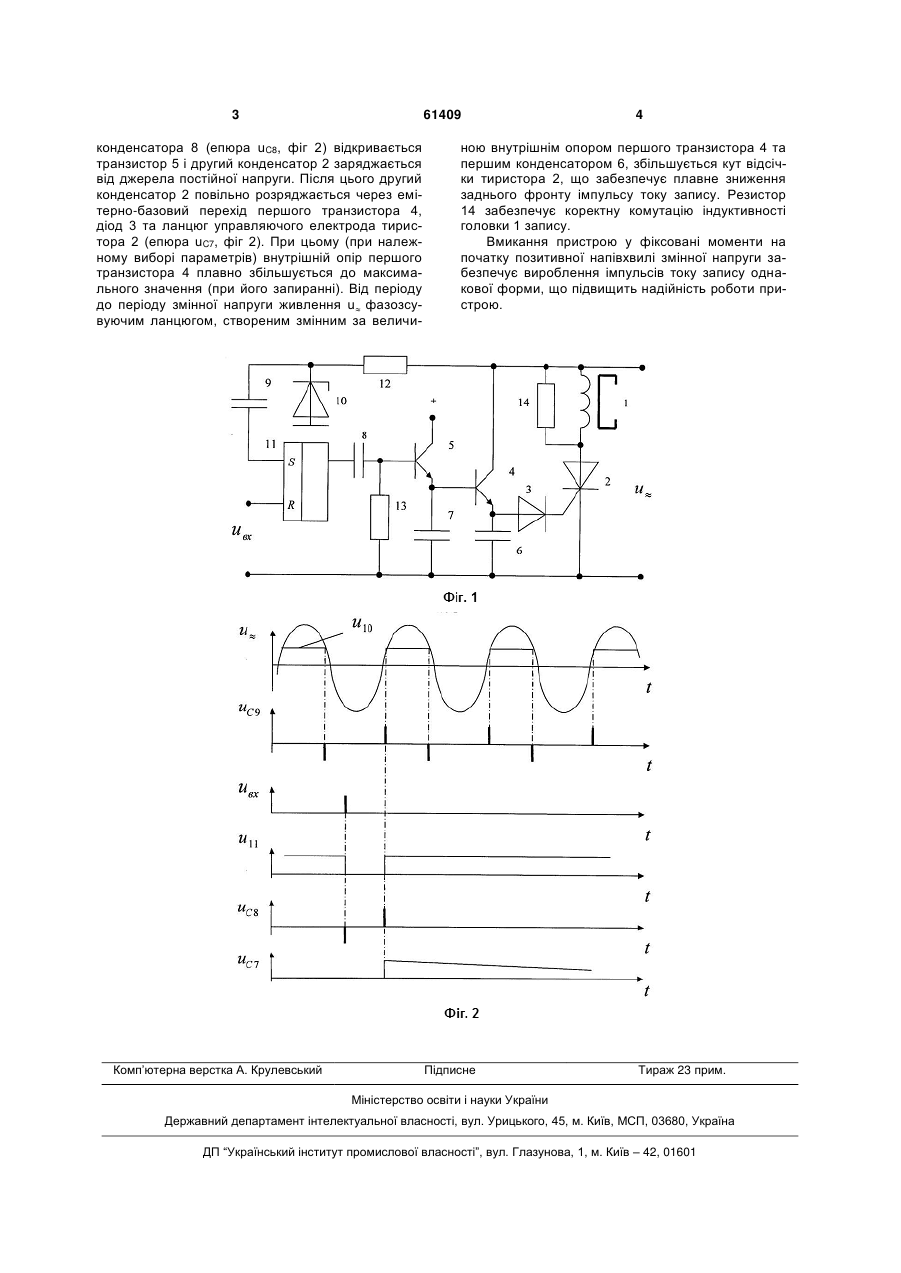

Пристрій для цифрового магнітного запису на масивний носій, що містить головку запису, з'єднану послідовно з тиристором, до керуючого електрода якого через діод підключено транзистор, 3 61409 конденсатора 8 (епюра uC8, фіг 2) відкривається транзистор 5 і другий конденсатор 2 заряджається від джерела постійної напруги. Після цього другий конденсатор 2 повільно розряджається через емітерно-базовий перехід першого транзистора 4, діод 3 та ланцюг управляючого електрода тиристора 2 (епюра uC7, фіг 2). При цьому (при належному виборі параметрів) внутрішній опір першого транзистора 4 плавно збільшується до максимального значення (при його запиранні). Від періоду до періоду змінної напруги живлення u фазозсувуючим ланцюгом, створеним змінним за величи Комп’ютерна верстка А. Крулевський 4 ною внутрішнім опором першого транзистора 4 та першим конденсатором 6, збільшується кут відсічки тиристора 2, що забезпечує плавне зниження заднього фронту імпульсу току запису. Резистор 14 забезпечує коректну комутацію індуктивності головки 1 запису. Вмикання пристрою у фіксовані моменти на початку позитивної напівхвилі змінної напруги забезпечує вироблення імпульсів току запису однакової форми, що підвищить надійність роботи пристрою. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for massive carrier-digital magnetic recording
Автори англійськоюSmyrnyi Mykhailo Fedorovych
Назва патенту російськоюУстройство для цифровой магнитной записи на массивный носитель
Автори російськоюСмирный Михаил Федорович
МПК / Мітки
МПК: G11B 5/09
Мітки: масивний, запису, магнітного, пристрій, носій, цифрового
