Прямоструминний пиловловлювач
Формула / Реферат
Прямоструминний пиловловлювач, який містить корпус, вхідний патрубок, патрубок для відведення чистого повітря, пиловипускний патрубок, циліндричний вихровий віддільник, розташований коаксіально до корпусу, гвинтовий завихрювач, жорстко закріплений у порожнині вихрового віддільника, наскрізний щілинний отвір у циліндричній поверхні вихрового віддільника, виконаний за напрямком зовнішньої кромки крайнього витка гвинтового завихрювача, який відрізняється тим, що гвинтовий завихрювач виконано зі змінним кроком гвинтової лінії, що збільшується.
Текст

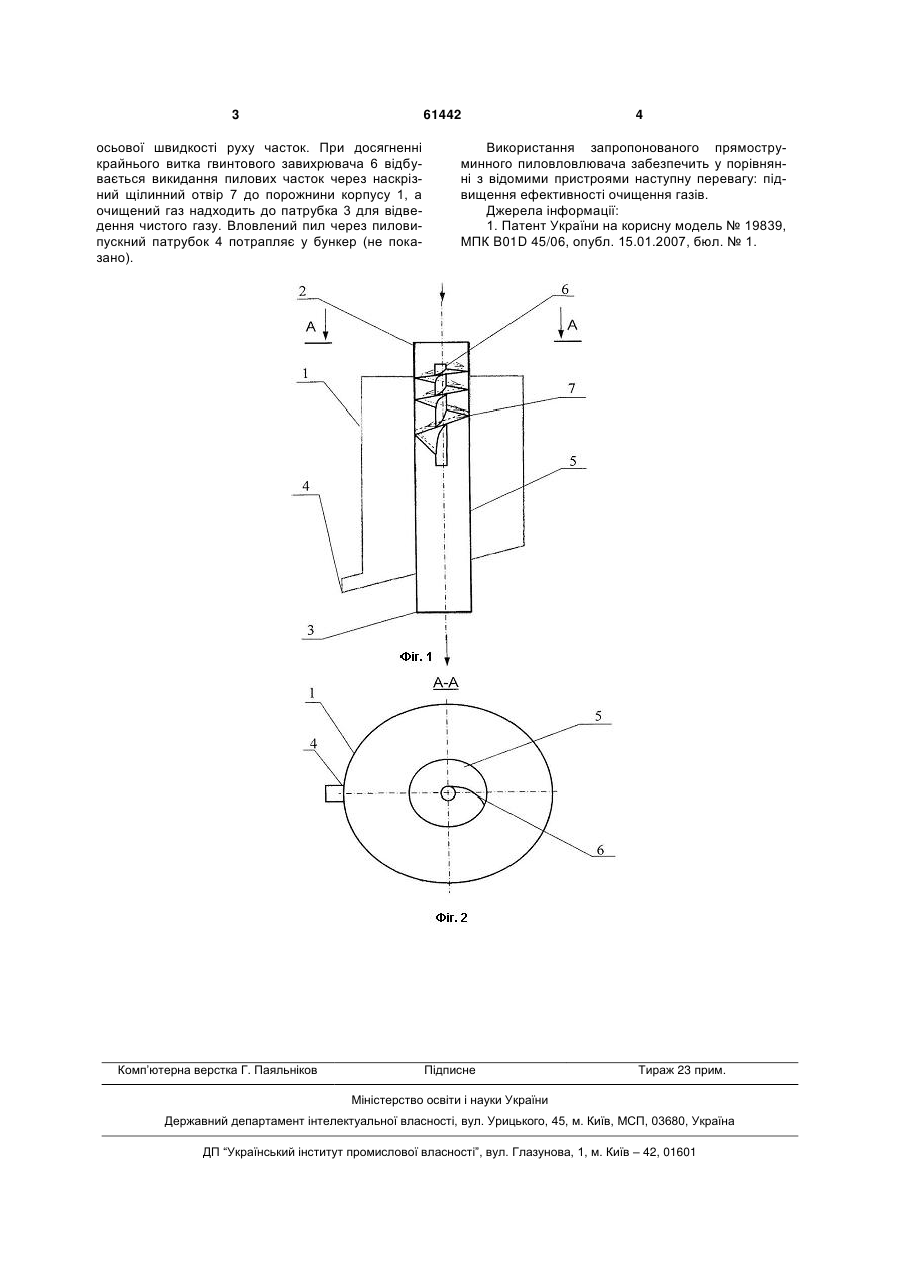

Прямоструминний пиловловлювач, який містить корпус, вхідний патрубок, патрубок для відведення чистого повітря, пиловипускний патрубок, 3 61442 осьової швидкості руху часток. При досягненні крайнього витка гвинтового завихрювача 6 відбувається викидання пилових часток через наскрізний щілинний отвір 7 до порожнини корпусу 1, а очищений газ надходить до патрубка 3 для відведення чистого газу. Вловлений пил через пиловипускний патрубок 4 потрапляє у бункер (не показано). Комп’ютерна верстка Г. Паяльніков 4 Використання запропонованого прямоструминного пиловловлювача забезпечить у порівнянні з відомими пристроями наступну перевагу: підвищення ефективності очищення газів. Джерела інформації: 1. Патент України на корисну модель № 19839, МПК B01D 45/06, опубл. 15.01.2007, бюл. № 1. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDirect flow dust collector
Автори англійськоюDmytrienko Dmytro Volodymyrovych
Назва патенту російськоюПрямоточный пылеуловитель
Автори російськоюДмитриенко Дмитрий Владимирович
МПК / Мітки
МПК: B01D 45/00
Мітки: прямоструминний, пиловловлювач
