Дисковий магнітний сепаратор

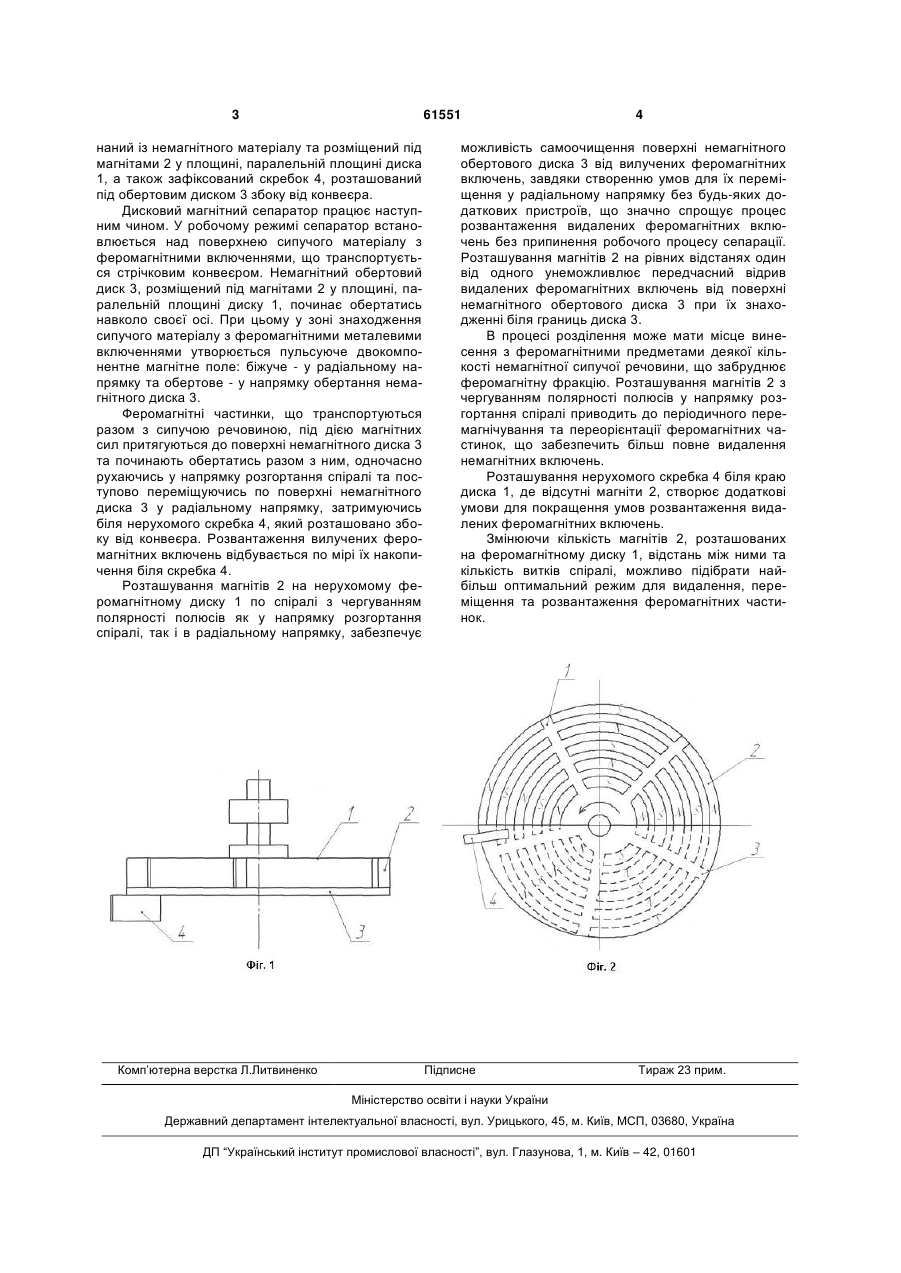

Дисковий магнітний сепаратор, що містить феромагнітний диск, встановлений у горизонтальній площині над поверхнею матеріалу, що транс 3 61551 наний із немагнітного матеріалу та розміщений під магнітами 2 у площині, паралельній площині диска 1, а також зафіксований скребок 4, розташований під обертовим диском 3 збоку від конвеєра. Дисковий магнітний сепаратор працює наступним чином. У робочому режимі сепаратор встановлюється над поверхнею сипучого матеріалу з феромагнітними включеннями, що транспортується стрічковим конвеєром. Немагнітний обертовий диск 3, розміщений під магнітами 2 у площині, паралельній площині диску 1, починає обертатись навколо своєї осі. При цьому у зоні знаходження сипучого матеріалу з феромагнітними металевими включеннями утворюється пульсуюче двокомпонентне магнітне поле: біжуче - у радіальному напрямку та обертове - у напрямку обертання немагнітного диска 3. Феромагнітні частинки, що транспортуються разом з сипучою речовиною, під дією магнітних сил притягуються до поверхні немагнітного диска 3 та починають обертатись разом з ним, одночасно рухаючись у напрямку розгортання спіралі та поступово переміщуючись по поверхні немагнітного диска 3 у радіальному напрямку, затримуючись біля нерухомого скребка 4, який розташовано збоку від конвеєра. Розвантаження вилучених феромагнітних включень відбувається по мірі їх накопичення біля скребка 4. Розташування магнітів 2 на нерухомому феромагнітному диску 1 по спіралі з чергуванням полярності полюсів як у напрямку розгортання спіралі, так і в радіальному напрямку, забезпечує Комп’ютерна верстка Л.Литвиненко 4 можливість самоочищення поверхні немагнітного обертового диска 3 від вилучених феромагнітних включень, завдяки створенню умов для їх переміщення у радіальному напрямку без будь-яких додаткових пристроїв, що значно спрощує процес розвантаження видалених феромагнітних включень без припинення робочого процесу сепарації. Розташування магнітів 2 на рівних відстанях один від одного унеможливлює передчасний відрив видалених феромагнітних включень від поверхні немагнітного обертового диска 3 при їх знаходженні біля границь диска 3. В процесі розділення може мати місце винесення з феромагнітними предметами деякої кількості немагнітної сипучої речовини, що забруднює феромагнітну фракцію. Розташування магнітів 2 з чергуванням полярності полюсів у напрямку розгортання спіралі приводить до періодичного перемагнічування та переорієнтації феромагнітних частинок, що забезпечить більш повне видалення немагнітних включень. Розташування нерухомого скребка 4 біля краю диска 1, де відсутні магніти 2, створює додаткові умови для покращення умов розвантаження видалених феромагнітних включень. Змінюючи кількість магнітів 2, розташованих на феромагнітному диску 1, відстань між ними та кількість витків спіралі, можливо підібрати найбільш оптимальний режим для видалення, переміщення та розвантаження феромагнітних частинок. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
