Стружковий верстат

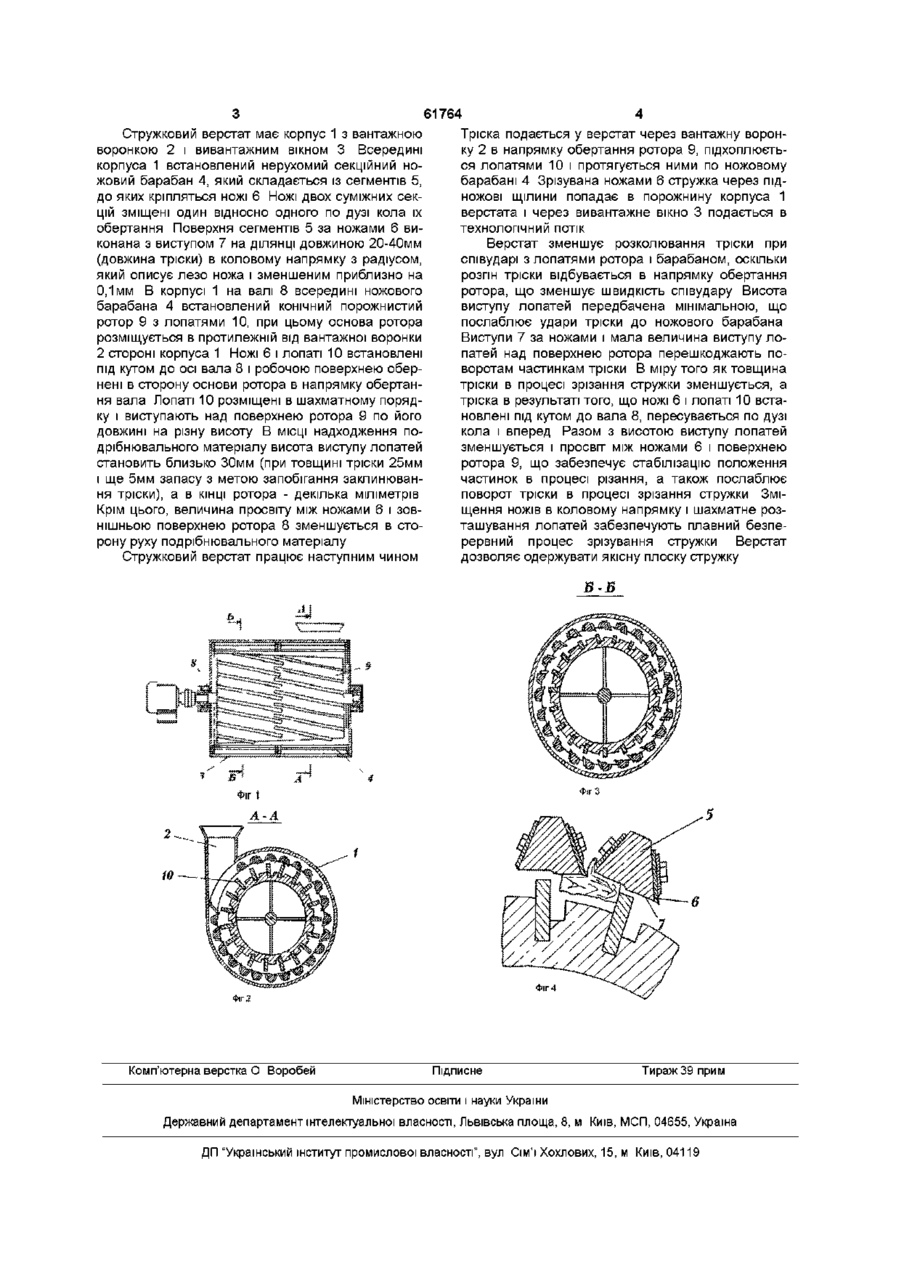

1 Стружковий верстат, що містить корпус, нерухомий циліндричний ножовий барабан і ротор, який відрізняється тим, що поверхня сегмента ножового барабана за ножем виконується з виступом на ДІЛЯНЦІ довжиною 20-40мм в коловому на прямку з радіусом, що описується лезом ножа і зменшений приблизно на 0,1мм 2 Стружковий верстат за п 1, який відрізняється тим, що ротор виконаний конусним і розміщений більшою основою в протилежну від вантажної лійки сторону корпуса, при цьому лопаті ротора по його довжині виступають над його поверхнею на різну висоту, більшу в МІСЦІ надходження подрібнювального матеріалу і меншу в КІНЦІ ротора, крім цього, величина просвіту між ножовим барабаном і зовнішньою поверхнею ротора зменшується від місця надходження матеріалу в сторону більшої основи ротора Винахід відноситься до деревообробної промисловості, зокрема до обладнання для виготовлення стружки у виробництві стружкових плит Відомий стружковий верстат, який має корпус, вантажну воронку, ножовий барабан, крильчатку (Справочник по производству древесностружечных плит / И А Отлев и др - М Лесн пром-сть, 1990 - С 115, рис75) Недолік відомого стружкового верстата - низька якість стружки Пояснюється це тим, що тріска, яка надійшла у верстат рухається його напрямним лотком і з визначеною швидкістю падає в середину верстата, де зазнає удару лопатею або іншою частиною крильчатки В результаті удару крильчатки тріска розколюється, що погіршує умови одержання плоскої стружки При переробці тріски на такому верстаті практично одержується не плоска стружка, а в основному частинки голчастої форми Такі частинки одержуються внаслідок того, що тріска в процесі різання не зберігає стабільного положення відносно ножового барабана і окрім руху в коловому напрямку частинка одержує додаткові переміщення і повороти (Модлин Б Д Физическая сущность явлений в процессе получения стружки на центробежных стружечных станках / Деревообоабатывающая пром-сть -1988 - №1 -С 8-10) тор з подрібнювальними елементами (Патент ФРН №1909239, 1974) Недоліком відомого пристрою є низька продуктивність і погана якість подрібнення деревини В основу винаходу поставлено завдання створити стружковий верстат, в якому завдяки стабілізації положення частинок в процесі різання і запобігання повороту тріски в процесі зрізання стружки, підвищується якість стружки Поставлене завдання вирішується тим, що у стружковому верстаті, який має корпус, нерухомий циліндричний ножовий барабан і ротор, згідно винаходу поверхня сегмента ножового барабана за ножем виконується з виступом на ДІЛЯНЦІ довжиною 20-40мм в коловому напрямку з радіусом, описуваним лезом ножа і зменшеним приблизно на 0,1мм Ротор виконаний конусним і розміщений більшою основою в протилежний від вантажної воронки стороні корпуса При цьому лопаті ротора по його довжині виступають над його поверхнею на різну висоту, більшу в МІСЦІ надходження подрібнювального матеріалу і меншу в КІНЦІ ротора Крім того, величина просвіту між ножовим барабаном і зовнішньою поверхнею ротора зменшується від місця надходження матеріалу в сторону більшої основи ротора Відомий стружковий верстат для подрібнення деревинних матеріалів, який включає корпус з двосекційним нерухомим барабаном, одна з секцій якого оснащена виступами, а друга - ситами, ро На фіг 1 зображена схема стружкового верстата, поздовжній розріз, на фіг 2 - розріз А-А на фіг 1, на фіг 3 - розріз Б-Б на фіг 2, на фіг 4 - схема вузла різання стружкового верстата (О (О 61764 Стружковии верстат має корпус 1 з вантажною Тріска подається у верстат через вантажну воронворонкою 2 і вивантажним вікном 3 Всередині ку 2 в напрямку обертання ротора 9, підхоплюєтькорпуса 1 встановлений нерухомий секційний нося лопатями 10 і протягується ними по ножовому жовий барабан 4, який складається із сегментів 5, барабані 4 Зрізувана ножами 6 стружка через піддо яких кріпляться ножі 6 Ножі ДВОХ суміжних секножові щілини попадає в порожнину корпуса 1 цій зміщені один відносно одного по дузі кола їх верстата і через вивантажне вікно 3 подається в обертання Поверхня сегментів 5 за ножами 6 витехнологічний потік конана з виступом 7 на ДІЛЯНЦІ ДОВЖИНОЮ 20-40ММ Верстат зменшує розколювання тріски при (довжина тріски) в коловому напрямку з радіусом, співударі з лопатями ротора і барабаном, оскільки який описує лезо ножа і зменшеним приблизно на розгін тріски відбувається в напрямку обертання 0,1мм В корпусі 1 на валі 8 всередині ножового ротора, що зменшує швидкість співудару Висота барабана 4 встановлений конічний порожнистий виступу лопатей передбачена мінімальною, що ротор 9 з лопатями 10, при цьому основа ротора послаблює удари тріски до ножового барабана розміщується в протилежній від вантажної воронки Виступи 7 за ножами і мала величина виступу ло2 стороні корпуса 1 Ножі 6 і лопаті 10 встановлені патей над поверхнею ротора перешкоджають попід кутом до осі вала 8 і робочою поверхнею оберворотам частинкам тріски В міру того як товщина нені в сторону основи ротора в напрямку обертантріски в процесі зрізання стружки зменшується, а ня вала Лопаті 10 розміщені в шахматному порядтріска в результаті того, що ножі 6 і лопаті 10 встаку і виступають над поверхнею ротора 9 по його новлені під кутом до вала 8, пересувається по дузі довжині на різну висоту В МІСЦІ надходження покола і вперед Разом з висотою виступу лопатей дрібнювального матеріалу висота виступу лопатей зменшується і просвіт між ножами 6 і поверхнею становить близько 30мм (при товщині тріски 25мм ротора 9, що забезпечує стабілізацію положення і ще 5мм запасу з метою запобігання заклинюванчастинок в процесі різання, а також послаблює ня тріски), а в КІНЦІ ротора - декілька міліметрів поворот тріски в процесі зрізання стружки ЗміКрім цього, величина просвіту між ножами 6 і зовщення ножів в коловому напрямку і шахматне рознішньою поверхнею ротора 8 зменшується в стоташування лопатей забезпечують плавний безперону руху подрібнювального матеріалу рервний процес зрізування стружки Верстат дозволяє одержувати якісну плоску стружку Стружковии верстат працює наступним чином JS-B Фіг 4 Комп'ютерна верстка О Воробей Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
