Точильно-шліфувальний агрегат

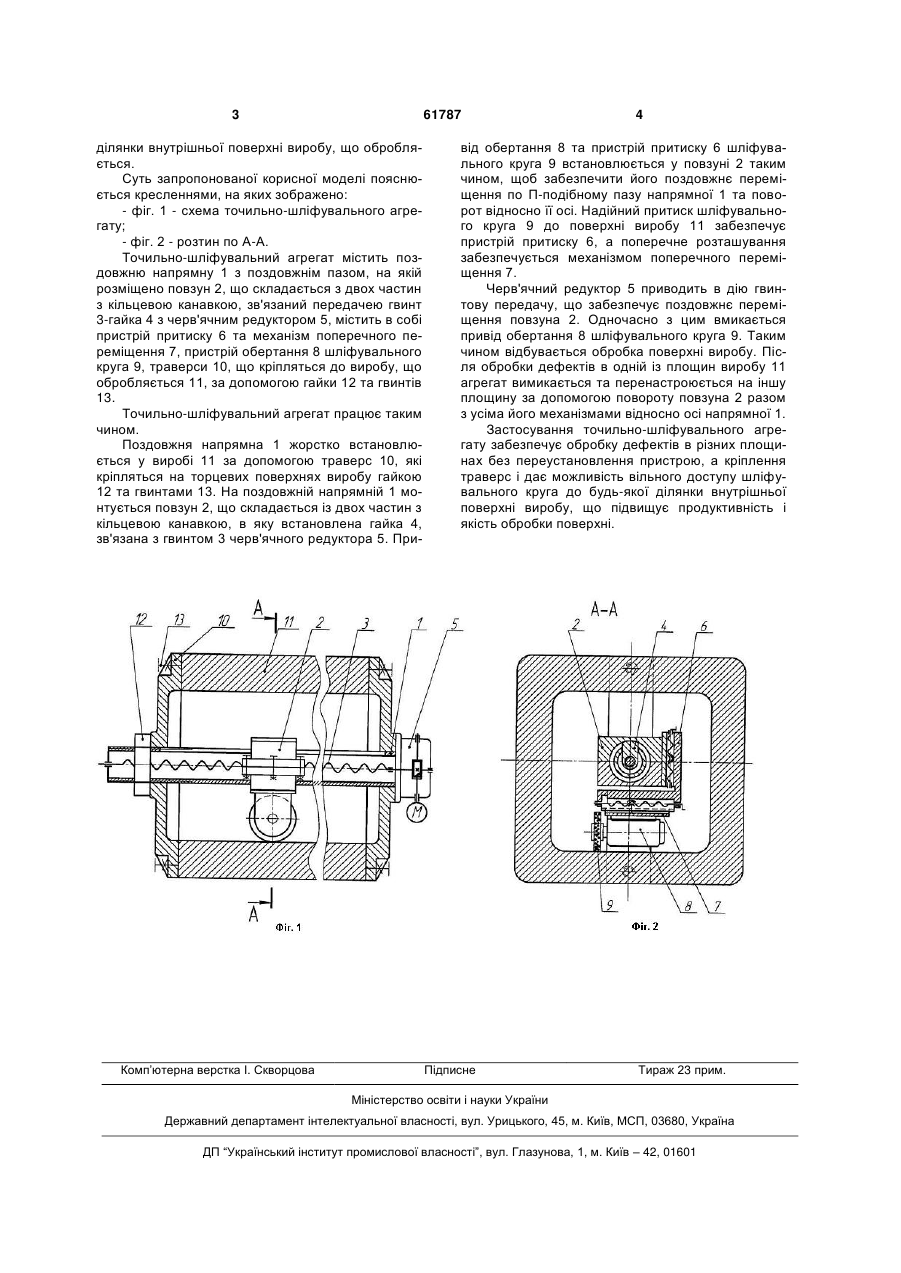

Точильно-шліфувальний агрегат, який містить привід поздовжнього переміщення, поздовжню напрямну, привід обертання шліфувального круга і 3 61787 ділянки внутрішньої поверхні виробу, що обробляється. Суть запропонованої корисної моделі пояснюється кресленнями, на яких зображено: - фіг. 1 - схема точильно-шліфувального агрегату; - фіг. 2 - розтин по А-А. Точильно-шліфувальний агрегат містить поздовжню напрямну 1 з поздовжнім пазом, на якій розміщено повзун 2, що складається з двох частин з кільцевою канавкою, зв'язаний передачею гвинт 3-гайка 4 з черв'ячним редуктором 5, містить в собі пристрій притиску 6 та механізм поперечного переміщення 7, пристрій обертання 8 шліфувального круга 9, траверси 10, що кріпляться до виробу, що обробляється 11, за допомогою гайки 12 та гвинтів 13. Точильно-шліфувальний агрегат працює таким чином. Поздовжня напрямна 1 жорстко встановлюється у виробі 11 за допомогою траверс 10, які кріпляться на торцевих поверхнях виробу гайкою 12 та гвинтами 13. На поздовжній напрямній 1 монтується повзун 2, що складається із двох частин з кільцевою канавкою, в яку встановлена гайка 4, зв'язана з гвинтом 3 черв'ячного редуктора 5. При Комп’ютерна верстка І. Скворцова 4 від обертання 8 та пристрій притиску 6 шліфувального круга 9 встановлюється у повзуні 2 таким чином, щоб забезпечити його поздовжнє переміщення по П-подібному пазу напрямної 1 та поворот відносно її осі. Надійний притиск шліфувального круга 9 до поверхні виробу 11 забезпечує пристрій притиску 6, а поперечне розташування забезпечується механізмом поперечного переміщення 7. Черв'ячний редуктор 5 приводить в дію гвинтову передачу, що забезпечує поздовжнє переміщення повзуна 2. Одночасно з цим вмикається привід обертання 8 шліфувального круга 9. Таким чином відбувається обробка поверхні виробу. Після обробки дефектів в одній із площин виробу 11 агрегат вимикається та перенастроюється на іншу площину за допомогою повороту повзуна 2 разом з усіма його механізмами відносно осі напрямної 1. Застосування точильно-шліфувального агрегату забезпечує обробку дефектів в різних площинах без переустановлення пристрою, а кріплення траверс і дає можливість вільного доступу шліфувального круга до будь-якої ділянки внутрішньої поверхні виробу, що підвищує продуктивність і якість обробки поверхні. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
