Струминний сепаратор фадєєва

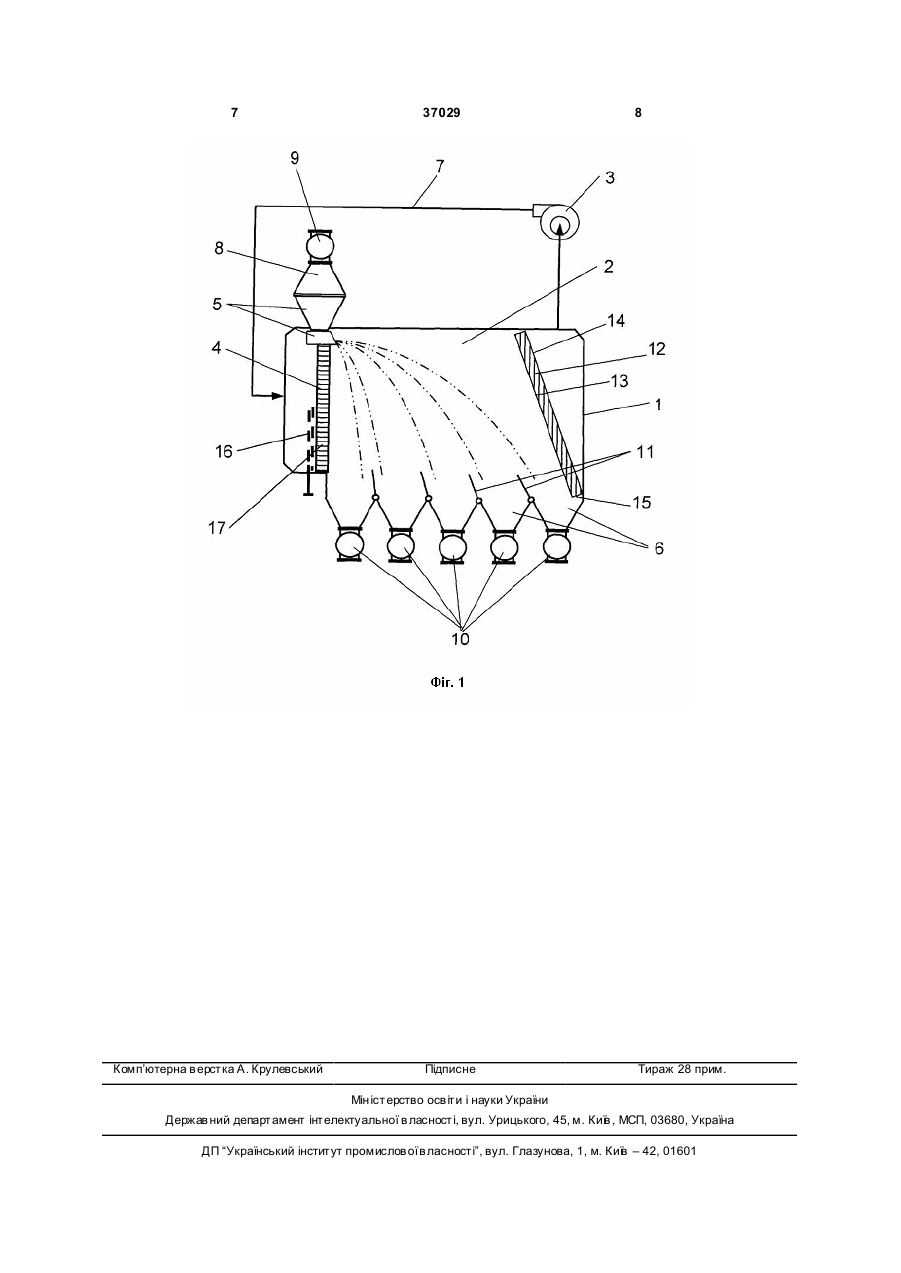

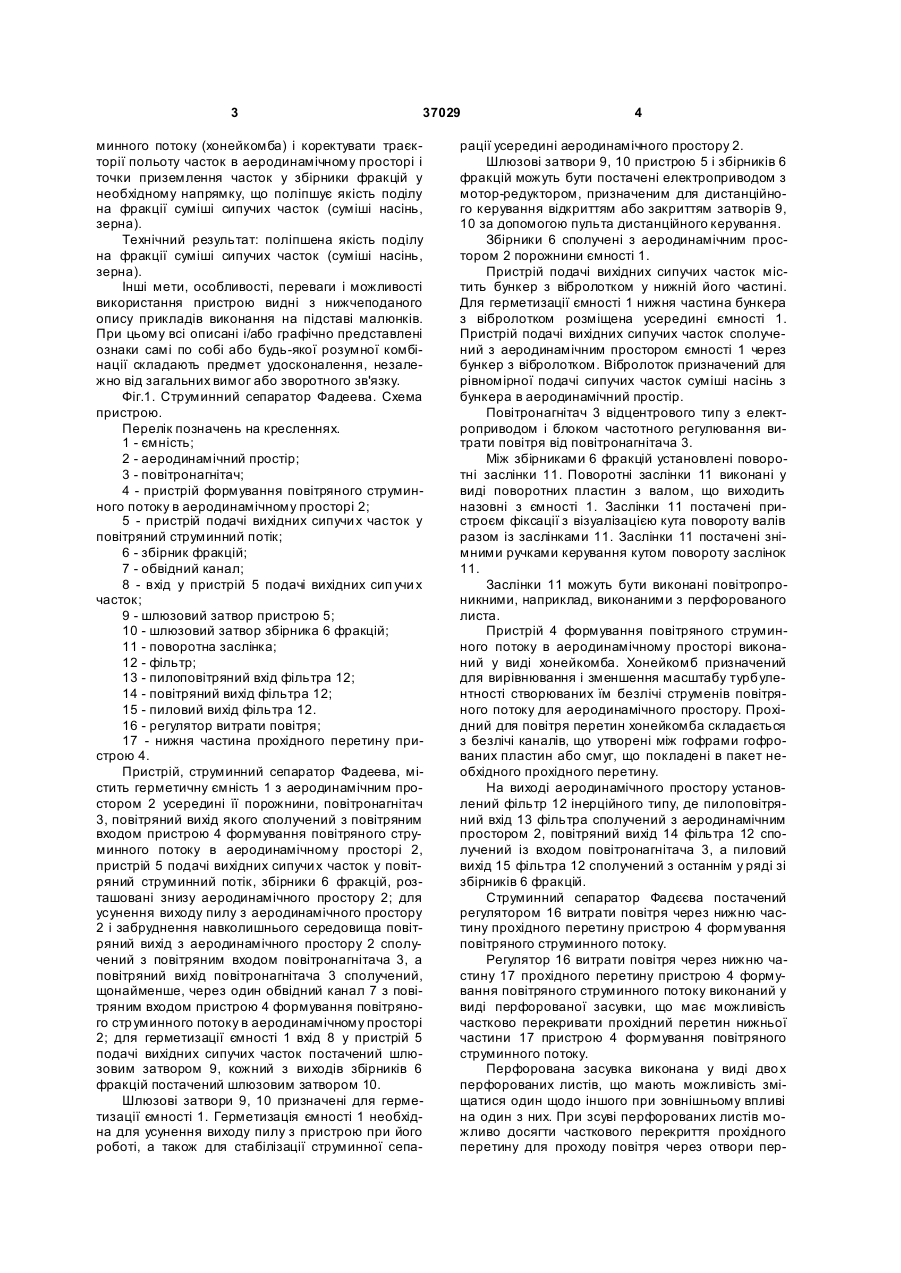

1. Струминний сепаратор, що містить ємність з аеродинамічним простором усередині її порожнини, повітронагнітач, повітряний вихід якого сполучений з повітряним входом пристрою формування повітряного струминного потоку в аеродинамічному просторі, пристрій подачі вихідних сипучи х часток у повітряний струминний потік, 3 37029 минного потоку (хонейкомба) і коректувати траєкторії польоту часток в аеродинамічному просторі і точки приземлення часток у збірники фракцій у необхідному напрямку, що поліпшує якість поділу на фракції суміші сипучих часток (суміші насінь, зерна). Технічний результат: поліпшена якість поділу на фракції суміші сипучих часток (суміші насінь, зерна). Інші мети, особливості, переваги і можливості використання пристрою видні з нижчеподаного опису прикладів виконання на підставі малюнків. При цьому всі описані і/або графічно представлені ознаки самі по собі або будь-якої розумної комбінації складають предмет удосконалення, незалежно від загальних вимог або зворотного зв'язку. Фіг.1. Струминний сепаратор Фадеева. Схема пристрою. Перелік позначень на кресленнях. 1 - ємність; 2 - аеродинамічний простір; 3 - повітронагнітач; 4 - пристрій формування повітряного струминного потоку в аеродинамічному просторі 2; 5 - пристрій подачі вихідних сипучи х часток у повітряний струминний потік; 6 - збірник фракцій; 7 - обвідний канал; 8 - вхід у пристрій 5 подачі вихідних сип учи х часток; 9 - шлюзовий затвор пристрою 5; 10 - шлюзовий затвор збірника 6 фракцій; 11 - поворотна заслінка; 12 - фільтр; 13 - пилоповітряний вхід фільтра 12; 14 - повітряний вихід фільтра 12; 15 - пиловий вихід фільтра 12. 16 - регулятор витрати повітря; 17 - нижня частина прохідного перетину пристрою 4. Пристрій, струминний сепаратор Фадеева, містить герметичну ємність 1 з аеродинамічним простором 2 усередині її порожнини, повітронагнітач 3, повітряний вихід якого сполучений з повітряним входом пристрою 4 формування повітряного струминного потоку в аеродинамічному просторі 2, пристрій 5 подачі вихідних сипучи х часток у повітряний струминний потік, збірники 6 фракцій, розташовані знизу аеродинамічного простору 2; для усунення виходу пилу з аеродинамічного простору 2 і забруднення навколишнього середовища повітряний вихід з аеродинамічного простору 2 сполучений з повітряним входом повітронагнітача 3, а повітряний вихід повітронагнітача 3 сполучений, щонайменше, через один обвідний канал 7 з повітряним входом пристрою 4 формування повітряного стр уминного потоку в аеродинамічному просторі 2; для герметизації ємності 1 вхід 8 у пристрій 5 подачі вихідних сипучих часток постачений шлюзовим затвором 9, кожний з виходів збірників 6 фракцій постачений шлюзовим затвором 10. Шлюзові затвори 9, 10 призначені для герметизації ємності 1. Герметизація ємності 1 необхідна для усунення виходу пилу з пристрою при його роботі, а також для стабілізації струминної сепа 4 рації усередині аеродинамічного простору 2. Шлюзові затвори 9, 10 пристрою 5 і збірників 6 фракцій можуть бути постачені електроприводом з мотор-редуктором, призначеним для дистанційного керування відкриттям або закриттям затворів 9, 10 за допомогою пульта дистанційного керування. Збірники 6 сполучені з аеродинамічним простором 2 порожнини ємності 1. Пристрій подачі вихідних сипучих часток містить бункер з вібролотком у нижній його частині. Для герметизації ємності 1 нижня частина бункера з вібролотком розміщена усередині ємності 1. Пристрій подачі вихідних сипучих часток сполучений з аеродинамічним простором ємності 1 через бункер з вібролотком. Вібролоток призначений для рівномірної подачі сипучих часток суміші насінь з бункера в аеродинамічний простір. Повітронагнітач 3 відцентрового типу з електроприводом і блоком частотного регулювання витрати повітря від повітронагнітача 3. Між збірниками 6 фракцій установлені поворотні заслінки 11. Поворотні заслінки 11 виконані у виді поворотних пластин з валом, що виходить назовні з ємності 1. Заслінки 11 постачені пристроєм фіксації з візуалізацією кута повороту валів разом із заслінками 11. Заслінки 11 постачені знімними ручками керування кутом повороту заслінок 11. Заслінки 11 можуть бути виконані повітропроникними, наприклад, виконаними з перфорованого листа. Пристрій 4 формування повітряного струминного потоку в аеродинамічному просторі виконаний у виді хонейкомба. Хонейкомб призначений для вирівнювання і зменшення масштабу турбулентності створюваних їм безлічі струменів повітряного потоку для аеродинамічного простору. Прохідний для повітря перетин хонейкомба складається з безлічі каналів, що утворені між гофрами гофрованих пластин або смуг, що покладені в пакет необхідного прохідного перетину. На виході аеродинамічного простору установлений фільтр 12 інерційного типу, де пилоповітряний вхід 13 фільтра сполучений з аеродинамічним простором 2, повітряний вихід 14 фільтра 12 сполучений із входом повітронагнітача 3, а пиловий вихід 15 фільтра 12 сполучений з останнім у ряді зі збірників 6 фракцій. Струминний сепаратор Фадєєва постачений регулятором 16 витрати повітря через нижню частину прохідного перетину пристрою 4 формування повітряного струминного потоку. Регулятор 16 витрати повітря через нижню частину 17 прохідного перетину пристрою 4 формування повітряного струминного потоку виконаний у виді перфорованої засувки, що має можливість частково перекривати прохідний перетин нижньої частини 17 пристрою 4 формування повітряного струминного потоку. Перфорована засувка виконана у виді дво х перфорованих листів, що мають можливість зміщатися один щодо іншого при зовнішньому впливі на один з них. При зсуві перфорованих листів можливо досягти часткового перекриття прохідного перетину для проходу повітря через отвори пер 5 37029 форацій одного з них перемичками між перфораціями іншого листа. Пристрій працює в такий спосіб. Струминний сепаратор Фадєєва працює по замкнутому аеродинамічному циклі. Спочатку включають електропривод повітронагнітача 3. При цьому, закриті всі шлюзові затвори 9, 10 і зупинений пристрій 5 подачі вихідних сипучи х часток (суміш насінь, зерна), тобто сипучі частки не надходять у струминний потік аеродинамічного простору 2 ємності 1. Повітря з виходу аеродинамічного простору 2 усмоктується з ємності 1 повітронагнітачем 3 і знову подається повітронагнітачем 3 через обвідний канал 7 у ємність 1, але вже на вході в пристрій 4 формування повітряного струминного потоку, наприклад, хонейкомба. Від пристрою 4 виходить струминний потік з безліччю струменів і надходить в аеродинамічний простір 2. Хонейкомб призначений для вирівнювання і зменшення масштабу турбулентності створюваних їм безлічі струменів повітряного потоку для аеродинамічного простору 2. За допомогою хонейкомба можливо створити рівномірний по об'ємному полю швидкості струминний потік, що складається з безлічі струменів із заданими дрібномасштабними параметрами турбулентності і необхідної інтенсивності, у залежності від розмірів вхідних фракцій сипучих часток суміші насінь або зерна. Для забезпечення безперервної роботи пристрою і підвищення якості сепарації можливо пропускати повітря з аеродинамічного простору 2 на пилоповітряний вхід 13 фільтра 12 і знову подавати на вхід повітронагнітача 3 через повітряний вихід 14 фільтра 12. Після запуску повітряного циркуляційного контуру, запускають пристрій 5 подачі вихідних сипучих часток (суміші насінь, зерна), при цьому передбачається, що бункер пристрою 5 заповнений запасом сипучих часток, а його вхід 8 герметично закритий шлюзовим затвором 9. Сипучі частки рівномірно надходять у стр уминний потік, захоплюються їм і в залежності від маси і форми часток здобувають різні траєкторії польоту в аеродинамічному просторі 2. У залежності від довжини траєкторії польоту частки приземляються в різні збірники 6 фракцій. При цьому, більш важкі фракції часток попадають у перші від початку ряду збірники 6, а більш легкі відповідно приземляються в наступні в ряді збірники 6. Пил і лузга, як більш легені, попадають у фільтр 12, там затримуються і 6 гравітаційним способом падають з пилового виходу 15 фільтра 12 в останній у ряді збірник 6. За допомогою заслінок 11 орієнтують місце приземлення часток у залежності від довжини їхньої траєкторії польоту, спостерігаючи за складом фракцій. При цьому, експериментально підбирають кут нахилу заслінок 11 від вертикалі, у залежності від виду сипучи х часток і довжини траєкторії їхнього польоту. Після настроювання пристрою на визначений вид сипучих часток заслінки 11 фіксують у визначеному положенні. Для усунення завихрень при повороті і при роботі заслінок 11, заслінки 11 бажано застосовувати перфоровані, тобто повітропроникні. Перфоровані заслінки не створюють зворотних великомасштабних вихрових зон, здатних спотворювати траєкторії польоту часток, а пропускаючи через перфорації повітря, уловлюють і направляють відповідні частки у відповідний збірник 6 фракцій, що позитивно позначається на якість роботи струминного сепаратора. Регулятор 16 витрати повітря через нижню частину 17 прохідного перетину пристрою 4 формування повітряного струминного потоку дозволяє змінювати швидкість повітряного струминного потоку в нижній частині аеродинамічного простору 2 щодо повітряного струминного потоку, що ви ходить з верхньої частини пристрою 4 формування повітряного струминного потоку, наприклад, хонейкомба. Регулятор 16 дозволяє коректувати траєкторії польоту часток в аеродинамічному просторі 2 і точки приземлення часток у збірники фракцій 6 у необхідному напрямку, що поліпшує якість поділу на фракції суміші сипучих часток (суміші насінь, зерна). Коли регулятор 16 витрати повітря через нижню частину 17 прохідного перетину пристрою 4 формування повітряного струминного потоку виконаний у виді перфорованої засувки, що має можливість частково перекривати прохідний перетин нижньої частини 17 пристрою 4 формування повітряного струминного потоку, то можливо змінювати швидкість струменів на виході з нижньої частини 17 прохідного перетину пристрою 4 формування повітряного струминного потоку (хонейкомба) і коректувати траєкторії польоту часток в аеродинамічному просторі 2 і коректувати точки приземлення часток у збірники фракцій 6 у необхідному напрямку, що поліпшує якість поділу на фракції суміші сипучи х часток (суміші насінь, зерна). 7 Комп’ютерна в ерстка А. Крулевський 37029 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
