Система керування роботою модуля нагріву

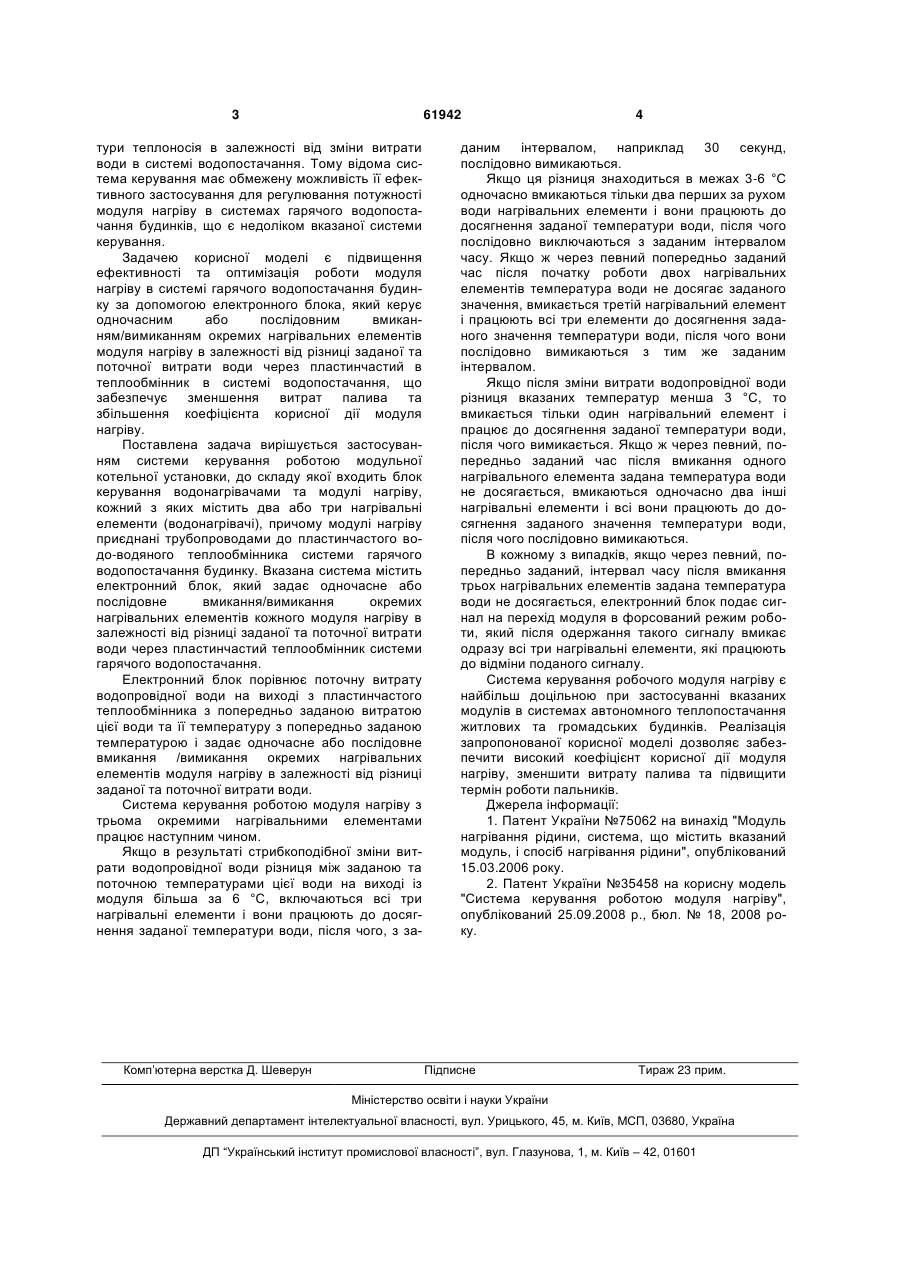

1. Система керування роботою модуля нагріву, що приєднаний трубопроводами до пластинчастого теплообмінника системи гарячого водопостачання будинку, яка відрізняється тим, що містить електронний блок, який виконаний з можливістю керування одночасним або поступовим 3 61942 тури теплоносія в залежності від зміни витрати води в системі водопостачання. Тому відома система керування має обмежену можливість її ефективного застосування для регулювання потужності модуля нагріву в системах гарячого водопостачання будинків, що є недоліком вказаної системи керування. Задачею корисної моделі є підвищення ефективності та оптимізація роботи модуля нагріву в системі гарячого водопостачання будинку за допомогою електронного блока, який керує одночасним або послідовним вмиканням/вимиканням окремих нагрівальних елементів модуля нагріву в залежності від різниці заданої та поточної витрати води через пластинчастий в теплообмінник в системі водопостачання, що забезпечує зменшення витрат палива та збільшення коефіцієнта корисної дії модуля нагріву. Поставлена задача вирішується застосуванням системи керування роботою модульної котельної установки, до складу якої входить блок керування водонагрівачами та модулі нагріву, кожний з яких містить два або три нагрівальні елементи (водонагрівачі), причому модулі нагріву приєднані трубопроводами до пластинчастого водо-водяного теплообмінника системи гарячого водопостачання будинку. Вказана система містить електронний блок, який задає одночасне або послідовне вмикання/вимикання окремих нагрівальних елементів кожного модуля нагріву в залежності від різниці заданої та поточної витрати води через пластинчастий теплообмінник системи гарячого водопостачання. Електронний блок порівнює поточну витрату водопровідної води на виході з пластинчастого теплообмінника з попередньо заданою витратою цієї води та її температуру з попередньо заданою температурою і задає одночасне або послідовне вмикання /вимикання окремих нагрівальних елементів модуля нагріву в залежності від різниці заданої та поточної витрати води. Система керування роботою модуля нагріву з трьома окремими нагрівальними елементами працює наступним чином. Якщо в результаті стрибкоподібної зміни витрати водопровідної води різниця між заданою та поточною температурами цієї води на виході із модуля більша за 6 °С, включаються всі три нагрівальні елементи і вони працюють до досягнення заданої температури води, після чого, з за Комп’ютерна верстка Д. Шеверун 4 даним інтервалом, наприклад 30 секунд, послідовно вимикаються. Якщо ця різниця знаходиться в межах 3-6 °С одночасно вмикаються тільки два перших за рухом води нагрівальних елементи і вони працюють до досягнення заданої температури води, після чого послідовно виключаються з заданим інтервалом часу. Якщо ж через певний попередньо заданий час після початку роботи двох нагрівальних елементів температура води не досягає заданого значення, вмикається третій нагрівальний елемент і працюють всі три елементи до досягнення заданого значення температури води, після чого вони послідовно вимикаються з тим же заданим інтервалом. Якщо після зміни витрати водопровідної води різниця вказаних температур менша 3 °С, то вмикається тільки один нагрівальний елемент і працює до досягнення заданої температури води, після чого вимикається. Якщо ж через певний, попередньо заданий час після вмикання одного нагрівального елемента задана температура води не досягається, вмикаються одночасно два інші нагрівальні елементи і всі вони працюють до досягнення заданого значення температури води, після чого послідовно вимикаються. В кожному з випадків, якщо через певний, попередньо заданий, інтервал часу після вмикання трьох нагрівальних елементів задана температура води не досягається, електронний блок подає сигнал на перехід модуля в форсований режим роботи, який після одержання такого сигналу вмикає одразу всі три нагрівальні елементи, які працюють до відміни поданого сигналу. Система керування робочого модуля нагріву є найбільш доцільною при застосуванні вказаних модулів в системах автономного теплопостачання житлових та громадських будинків. Реалізація запропонованої корисної моделі дозволяє забезпечити високий коефіцієнт корисної дії модуля нагріву, зменшити витрату палива та підвищити термін роботи пальників. Джерела інформації: 1. Патент України №75062 на винахід "Модуль нагрівання рідини, система, що містить вказаний модуль, і спосіб нагрівання рідини", опублікований 15.03.2006 року. 2. Патент України №35458 на корисну модель "Система керування роботою модуля нагріву", опублікований 25.09.2008 р., бюл. № 18, 2008 року. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
