Система автономного теплопостачання будівель

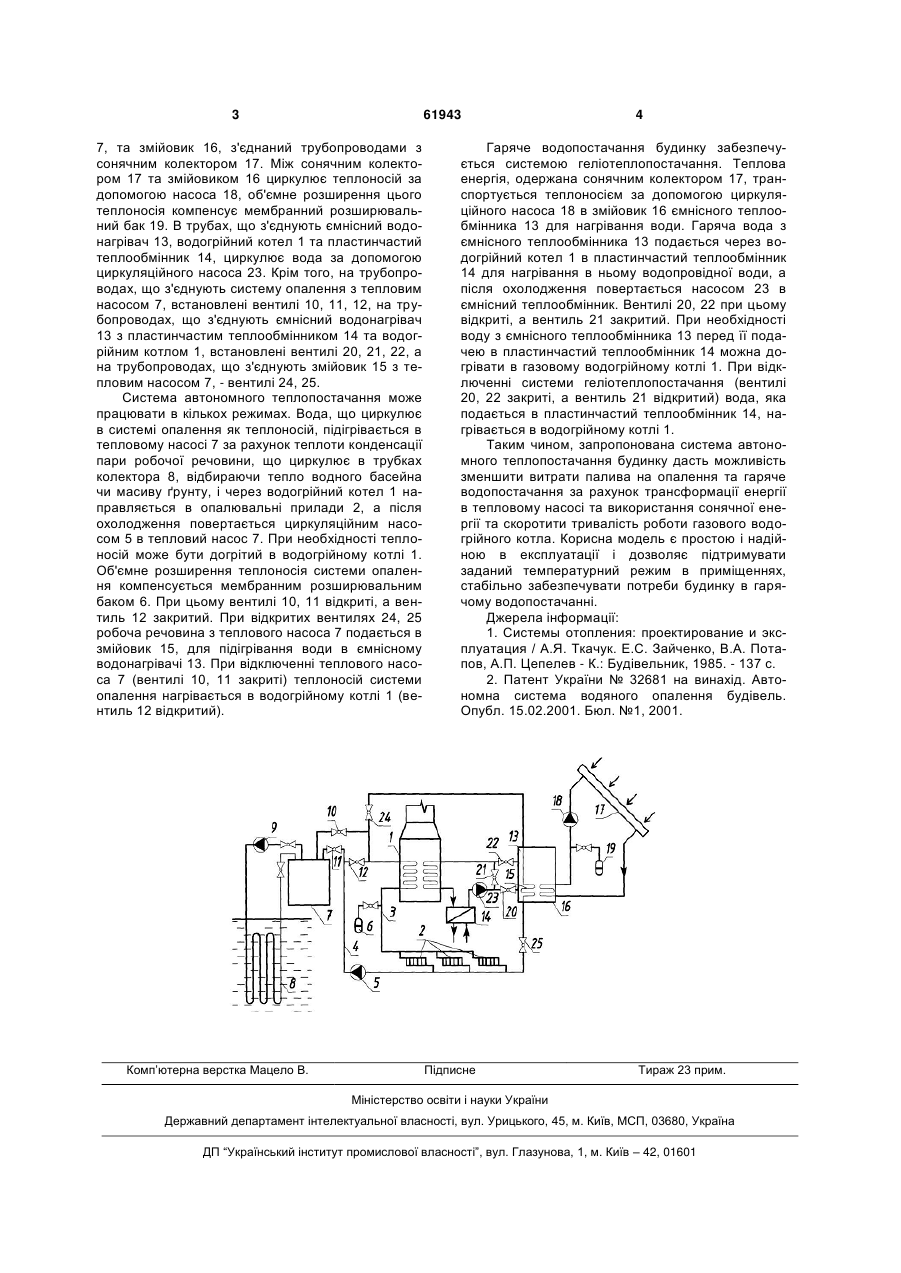

Система автономного теплопостачання будівель, що містить газовий водогрійний котел, опалювальні прилади, встановлені в опалюваних приміщеннях, мембранний розширювальний бак, 3 61943 7, та змійовик 16, з'єднаний трубопроводами з сонячним колектором 17. Між сонячним колектором 17 та змійовиком 16 циркулює теплоносій за допомогою насоса 18, об'ємне розширення цього теплоносія компенсує мембранний розширювальний бак 19. В трубах, що з'єднують ємнісний водонагрівач 13, водогрійний котел 1 та пластинчастий теплообмінник 14, циркулює вода за допомогою циркуляційного насоса 23. Крім того, на трубопроводах, що з'єднують систему опалення з тепловим насосом 7, встановлені вентилі 10, 11, 12, на трубопроводах, що з'єднують ємнісний водонагрівач 13 з пластинчастим теплообмінником 14 та водогрійним котлом 1, встановлені вентилі 20, 21, 22, а на трубопроводах, що з'єднують змійовик 15 з тепловим насосом 7, - вентилі 24, 25. Система автономного теплопостачання може працювати в кількох режимах. Вода, що циркулює в системі опалення як теплоносій, підігрівається в тепловому насосі 7 за рахунок теплоти конденсації пари робочої речовини, що циркулює в трубках колектора 8, відбираючи тепло водного басейна чи масиву ґрунту, і через водогрійний котел 1 направляється в опалювальні прилади 2, а після охолодження повертається циркуляційним насосом 5 в тепловий насос 7. При необхідності теплоносій може бути догрітий в водогрійному котлі 1. Об'ємне розширення теплоносія системи опалення компенсується мембранним розширювальним баком 6. При цьому вентилі 10, 11 відкриті, а вентиль 12 закритий. При відкритих вентилях 24, 25 робоча речовина з теплового насоса 7 подається в змійовик 15, для підігрівання води в ємнісному водонагрівачі 13. При відключенні теплового насоса 7 (вентилі 10, 11 закриті) теплоносій системи опалення нагрівається в водогрійному котлі 1 (вентиль 12 відкритий). Комп’ютерна верстка Мацело В. 4 Гаряче водопостачання будинку забезпечується системою геліотеплопостачання. Теплова енергія, одержана сонячним колектором 17, транспортується теплоносієм за допомогою циркуляційного насоса 18 в змійовик 16 ємнісного теплообмінника 13 для нагрівання води. Гаряча вода з ємнісного теплообмінника 13 подається через водогрійний котел 1 в пластинчастий теплообмінник 14 для нагрівання в ньому водопровідної води, а після охолодження повертається насосом 23 в ємнісний теплообмінник. Вентилі 20, 22 при цьому відкриті, а вентиль 21 закритий. При необхідності воду з ємнісного теплообмінника 13 перед її подачею в пластинчастий теплообмінник 14 можна догрівати в газовому водогрійному котлі 1. При відключенні системи геліотеплопостачання (вентилі 20, 22 закриті, а вентиль 21 відкритий) вода, яка подається в пластинчастий теплообмінник 14, нагрівається в водогрійному котлі 1. Таким чином, запропонована система автономного теплопостачання будинку дасть можливість зменшити витрати палива на опалення та гаряче водопостачання за рахунок трансформації енергії в тепловому насосі та використання сонячної енергії та скоротити тривалість роботи газового водогрійного котла. Корисна модель є простою і надійною в експлуатації і дозволяє підтримувати заданий температурний режим в приміщеннях, стабільно забезпечувати потреби будинку в гарячому водопостачанні. Джерела інформації: 1. Системы отопления: проектирование и эксплуатация / А.Я. Ткачук. Е.С. Зайченко, В.А. Потапов, А.П. Цепелев - К.: Будівельник, 1985. - 137 с. 2. Патент України № 32681 на винахід. Автономна система водяного опалення будівель. Опубл. 15.02.2001. Бюл. №1, 2001. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
