Спосіб регульованого імпульсного фонтанування нафтових свердловин (універсальний)

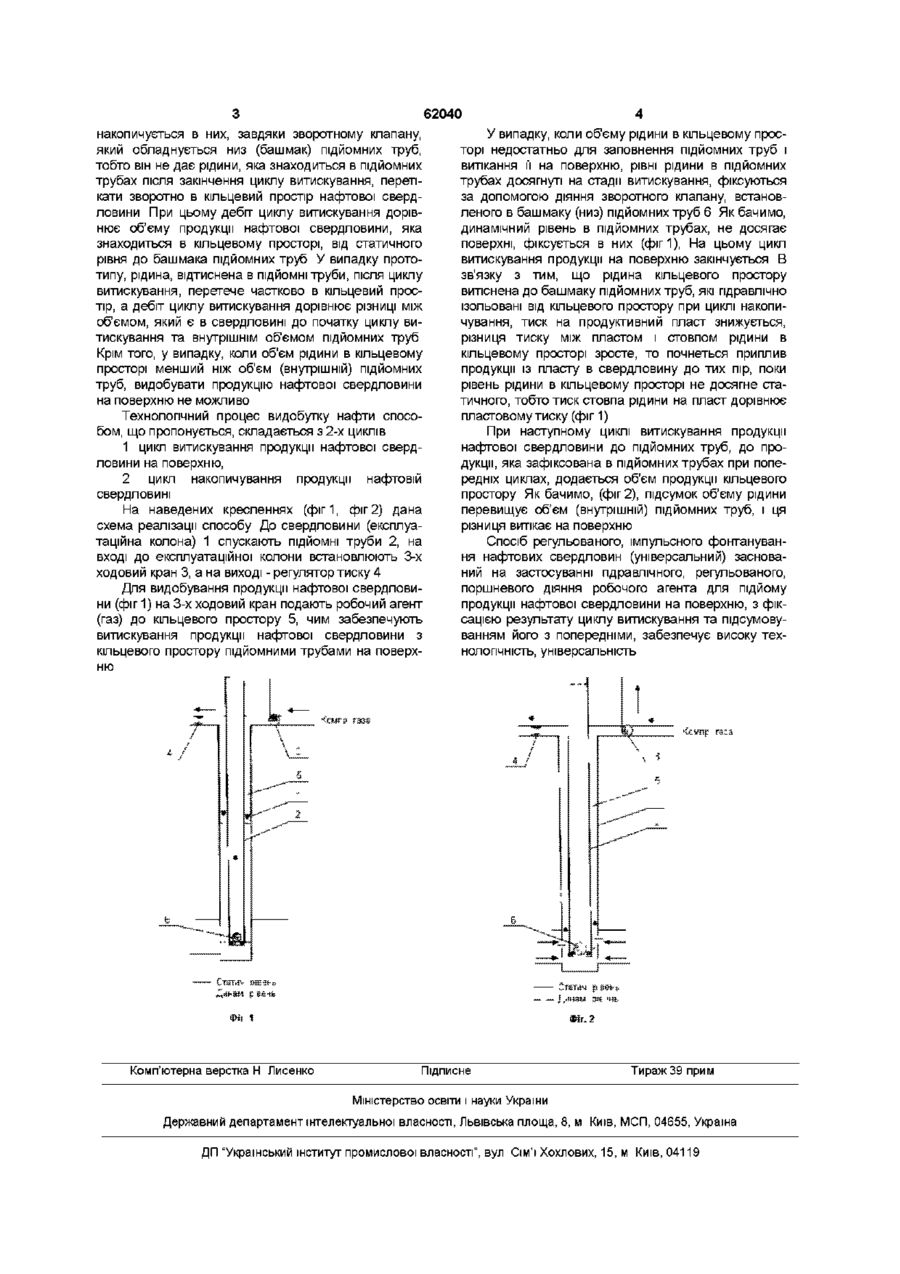

Спосіб регульованого, імпульсного фонтанування нафтових свердловин (універсальний), що включає витиснення тиском робочого агента рівня рідини в кільцевому просторі між експлуатаційною колоною та підйомними трубами нафтової свердловини до зрівняння тиску в підйомних трубах і кільцевому про сторі із наступним відбором рідини через них на поверхню за допомогою забезпечення регульованого, імпульсного, поршневого впливу робочого агента на продукцію нафтової свердловини, який відрізняється тим, що продукцію нафтової свердловини, витиснену в ПІДЙОМНІ труби, фіксують, накопичують у них з кожним циклом витискування та видобувають на поверхню за допомогою обладнання низу (башмака) підйомних труб зворотним клапаном в нафтових свердловинах, що припинили фонтанування, з будь-яким статичним рівнем Винахід відноситься до галузі видобутку нафти, до способів компресорної, переривистої експлуатації нафтових свердловин припинивших фонтанування Відомим спосіб періодичного газліфту з глибинними клапанами, які працюють за рахунок диференціального тиску Установка цього способу складається з помпово-компресорних труб, обладнаних пусковими та робочими клапанами, а також пакетом, який установлюється в експлуатаційній колоні Низ помпово-компресорних труб (башмак) має постійний клапан, який перемикає сполучення між внутрішньою порожниною помпово-компресорних труб і продуктивним пластом на час періоду закачки стисненого газу Робота установки здійснюється за рахунок включення клапанів (Див Г Иоаким "Добыча нефти и газа" М Недра 1986г стр 180-181) агентом на рідину в кільцевому просторі нафтової свердловини до зрівняння тиску в підйомних трубах та кільцевому просторі (Див Держпатент України /II/ 24172А) Недоліком прототипу є те, що він може бути практично пристосований тільки при високих статичних рівнях нафтовій свердловині, тобто коли об'єм рідини у нафтовій свердловині більшій ніж внутрішній об'єм підйомних труб У випадку, коли об'єм рідини при циклі витискування в нафтовій свердловині менший ніж об'єм підйомних труб, рівень рідини не досягне поверхні Крім того, продукція нафтової свердловини при циклі накопичування перетікає із підйомних труб в кільцевий простір, зрівнюючи рівні в підйомних трубах та кільцевому просторі, тим самим знижує коефіцієнт корисної дій способу, ефективність нього Задачею цього винаходу є підвищення ефективності видобування продукції нафтової свердловини, що припинила фонтанування шляхом удосконалення прототипу Для рішення цієї задачі в способі експлуатації нафтової свердловини що пропонується, те включає відтиснення тиском робочого агента рівня рідини в кільцевому просторі між експлуатаційного колоною та підйомною колоною, з послідовним підйомом рідини підйомними трубами на поверхню, роблять періодичне, регульоване, поршневе діяння робочого агента на продукцію нафтової свердловини в м кільцевому просторі На відміну від прототипу, рідини яка знаходиться в кільцевому просторі нафтової свердловини відтискується в ПІДЙОМНІ труби фіксується та Недоліком аналогу є змішування продукції нафтової свердловини з робочим агентом (газом), складність і ненадійність роботи підземного обладнання нафтової свердловини - пускового та робочого клапанів Складність регулювання впливу на процес підйому продукції нафтової свердловини Неможливість дозованого, використання енергетичного потенціалу газової свердловини Близьким аналогом-прототип ом є "Спосіб регульованого імпульсного фонтанування нафтових свердловин", в якому використовується відтискування тиском газу рівня рідини в м кільцевому просторі між експлуатаційною та підйомною колоною, з послідовним підйомом продукції нафтової свердловини підйомними трубами на поверхню, шляхом періодичного, регульованого, поршневого діяння робочим о ^о (О 62040 накопичується в них, завдяки зворотному клапану, який обладнується низ (башмак) підйомних труб, тобто він не дає рідини, яка знаходиться в підйомних трубах після закінчення циклу витискування, перетікати зворотно в кільцевий простір нафтової свердловини При цьому дебіт циклу витискування дорівнює об'єму продукції нафтової свердловини, яка знаходиться в кільцевому просторі, від статичного рівня до башмака підйомних труб У випадку прототипу, рідина, відтиснена в ПІДЙОМНІ труби, після циклу витискування, перетече частково в кільцевий простір, а дебіт циклу витискування дорівнює різниці між об'ємом, який є в свердловині до початку циклу витискування та внутрішнім об'ємом підйомних труб Крім того, у випадку, коли об'єм рідини в кільцевому просторі менший ніж об'єм (внутрішній) підйомних труб, видобувати продукцію нафтової свердловини на поверхню не можливо Технологічний процес видобутку нафти способом, що пропонується, складається з 2-х циклів 1 цикл витискування продукції нафтової свердловини на поверхню, 2 цикл накопичування продукції нафтовій свердловині На наведених кресленнях (фіг 1, фіг 2) дана схема реалізації способу До свердловини (експлуатаційна колона) 1 спускають ПІДЙОМНІ труби 2, на вході до експлуатаційної колони встановлюють 3-х ходовий кран 3, а на виході - регулятор тиску 4 Для видобування продукції нафтової свердловини (фіг 1) на 3-х ходовий кран подають робочий агент (газ) до кільцевого простору 5, чим забезпечують витискування продукції нафтової свердловини з кільцевого простору підйомними трубами на поверхню У випадку, коли об'єму рідини в кільцевому просторі недостатньо для заповнення підйомних труб і витікання її на поверхню, рівні рідини в підйомних трубах досягнуті на стадії витискування, фіксуються за допомогою діяння зворотного клапану, встановленого в башмаку (низ) підйомних труб 6 Як бачимо, динамічний рівень в підйомних трубах, не досягає поверхні, фіксується в них (фіг1), На цьому цикл витискування продукції на поверхню закінчується В зв'язку з тим, що рідина кільцевого простору витіснена до башмаку підйомних труб, які гідравлічно ізольовані від кільцевого простору при циклі накопичування, тиск на продуктивний пласт знижується, різниця тиску між пластом і стовпом рідини в кільцевому просторі зросте, то почнеться приплив продукції із пласту в свердловину до тих пір, поки рівень рідини в кільцевому просторі не досягне статичного, тобто тиск стовпа рідини на пласт дорівнює пластовому тиску (фіг 1) При наступному циклі витискування продукції нафтової свердловини до підйомних труб, до продукції, яка зафіксована в підйомних трубах при попередніх циклах, додається об'єм продукції кільцевого простору Як бачимо, (фіг 2), підсумок об'єму рідини перевищує об'єм (внутрішній) підйомних труб, і ця різниця витікає на поверхню Спосіб регульованого, імпульсного фонтанування нафтових свердловин (універсальний) заснований на застосуванні гідравлічного, регульованого, поршневого діяння робочого агента для підйому продукції нафтової свердловини на поверхню, з фіксацією результату циклу витискування та підсумовуванням його з попередніми, забезпечує високу технологічність, універсальність ,МШЫ D I « Комп'ютерна верстка Н Лисенко ЗМ 'НЬ №.2 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
