Заливна форма для виготовлення полімерних виробів

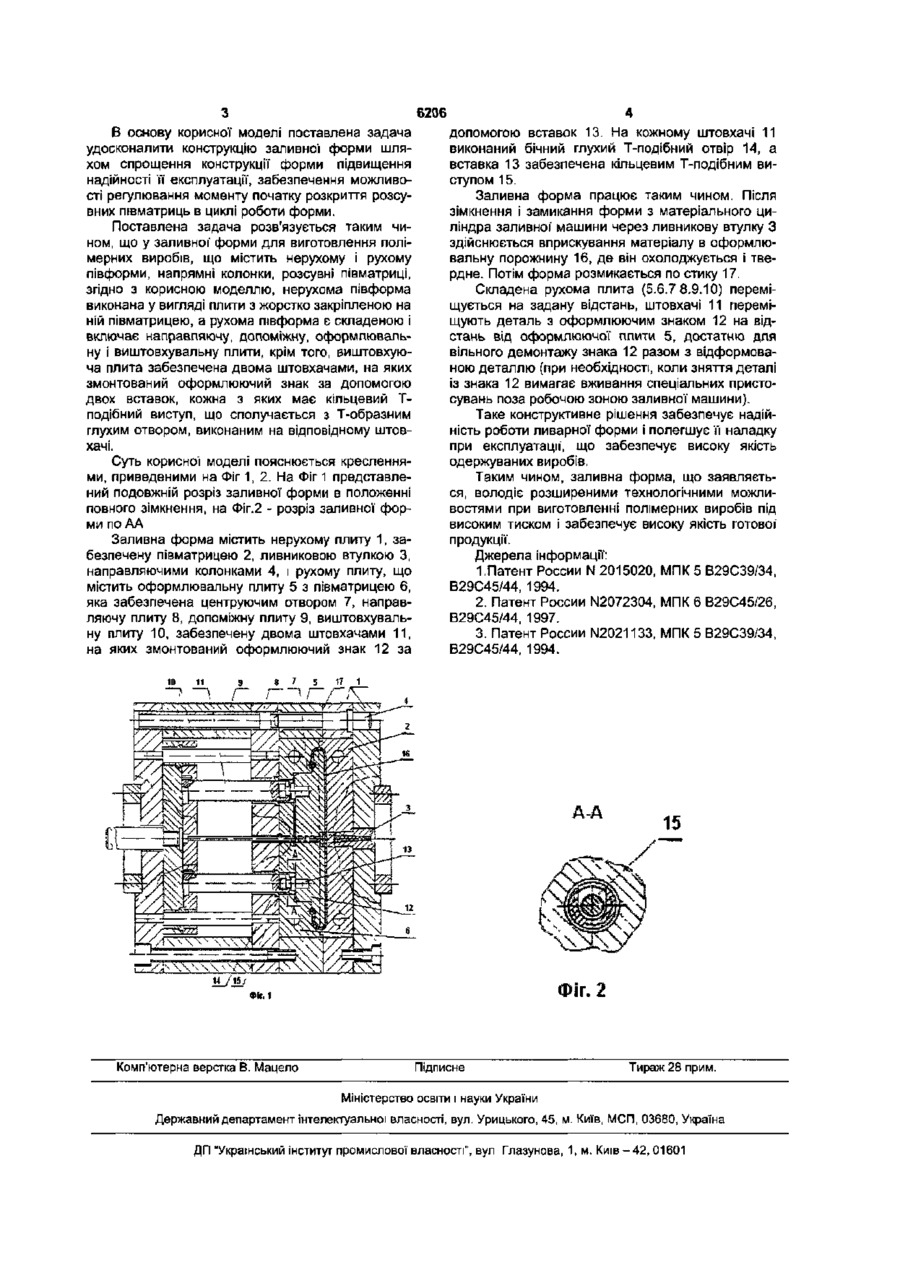

Заливна форма для виготовлення полімерних виробів, що містить нерухому і рухому півформи, Корисна модель відноситься до оснащення для виготовлення полімерних виробів методом лиття під тиском і може використовуватися для переробки пластмас у вироби в різних галузях. Відома заливна форма для виготовлення полімерних виробів [1], що містить нерухому частину з матрицею, рухому частину з пуансоном, плити, які виштовхують виріб, похило встановлені формоутворювальні знаки з фіксуючими отворами і закріплені в матриці конічні фіксатори. Формоутворювальна поверхня знаків виконана у вигляді виїмки для утворення виступу виробу, знаки шарнірно встановлені в плиті виштовхування, а фіксуючі отвори виконані з торців формоутворювальних знаків. Недоліком відомої' форми є складність виготовлення і обмежені технічні можливості при виготовленні виробів, які вимагають регулювання моменту початку виїмки. Відома заливна форма для отримання виробів під високим тиском [2], яка містить рухому півформу, проміжні і нерухомі плити, пружний елемент і ливникову втулку з центральним ливниковим каналом, накопичувачем, при цьому рухома півформа забезпечена рухомими оформлюючими знаками і фланцями для їх кріплення, змонтованими на рухомій півформі. Недоліком відомої заливної форми є складність конструкції і недостатня якість одержуваних литих виробів. напрямні колонки, розсувні півматриці, яка відрізняється тим, що нерухома півформа виконана у вигляді плити з жорстко закріпленою на ній півматрицею, а рухома півформа є складеною І включає напрямну, допоміжну, оформлювальну і виштовхувальну плити, крім того виштовхувальна плита оснащена двома штовхачами, на яких змонтований оформлювальний знак за допомогою двох вставок, кожна з яких має кільцевий Т-подібний виступ, що сполучається з Т-подібним глухим отвором, виконаним на відповідному штовхачі. Найближчою за технічною суттю і результатом, що досягається, є відома заливна форма для виготовлення полімерних виробів [3], яка містить нерухому і рухому півформи, напрямні шпонки, розсувні півматриці. Механізм переміщення розсувних півматриць виконаний у вигляді рухомого диска з упором, закріпленим в рухомій півформі з можливістю повороту щодо центральної осі форми, з тросом і пов'язаним з ним розміщеним в нерухомій півформі підпружиненим стрижнем з гайкою для регулювання розкриття розсувних півматриць. При цьому нерухома півформа забезпечена регулювальним болтом для фіксації положення диска і взаємодії з упором, рухомі півматриці забезпечені розташованими паралельно центральній осі форми пальцями, в рухомій півформі виконані спіралеподібні канавки для взаємодії з торцями пальців, а в рухомому диску виконані радіальні прорізи для розміщення пальців, стрижень виконаний з кільцевою площадкою для обмеження переміщення гайки. Недоліком відомої заливної форми є складність у виготовленні, крім того, розсувні півматриці, розташовані в розсуненому положенні на направляючих колонках, поперечних штангах і важелях, нестійкі, що знижує надійність роботи форми, а сама конструкція форми у зв'язку з відсутністю регулювань при наладці викликає утруднення при експлуатації. СО о CM 6206 В основу корисної моделі поставлена задача удосконалити конструкцію заливної форми шляхом спрощення конструкції форми підвищення надійності її експлуатації, забезпечення можливості регулювання моменту початку розкриття розсувних півматриць в циклі роботи форми. Поставлена задача розв'язується таким чи1 ном, що у заливної форми для виготовлення полімерних виробів, що містить нерухому і рухому півформи, напрямні колонки, розсувні півматриці, згідно з корисною моделлю, нерухома півформа виконана у вигляді плити з жорстко закріпленою на ній півматрицею, а рухома півформа є складеною і включає направляючу, допоміжну, оформлювальну і виштовхувальну плити, крім того, виштовхуюча плита забезпечена двома штовханами, на яких змонтований оформлюючий знак за допомогою двох вставок, кожна з яких має кільцевий Тподібний виступ, що сполучається з Т-образним глухим отвором, виконаним на відповідному штовхачі. Суть корисної моделі пояснюється кресленнями, приведеними на Фіг 1, 2. На Фіг 1 представлений подовжній розріз заливної форми в положенні повного зімкнення, на Фіг.2 - розріз заливної форми по АА Заливна форма містить нерухому плиту 1, забезпечену півматрицею 2, ливниковою втулкою З, направляючими колонками 4, і рухому плиту, що містить оформлювальну плиту 5 з півматрицею 6, яка забезпечена центруючим отвором 7, направляючу плиту 8, допоміжну плиту 9, виштовхувальну плиту 10, забезпечену двома штовхачами 11, на яких змонтований оформлюючий знак 12 за допомогою вставок 13. На кожному штовхачі 11 виконаний бічний глухий Т-подібний отвір 14, а вставка 13 забезпечена кільцевим Т-подібним виступом 15. Заливна форма працює таким чином. Після зімкнення і замикання форми з матеріального циліндра заливної' машини через ливникову втулку З здійснюється вприскування матеріалу в оформлювальну порожнину 16, де він охолоджується і твердне. Потім форма розмикається по стику 17. Складена рухома плита (5.6.7 8.9.10) переміщується на задану відстань, штовхачі 11 переміщують деталь з оформлюючим знаком 12 на відстань від оформлюючої ппити 5, достатню для вільного демонтажу знака 12 разом з відформованою деталлю (при необхідності, коли зняття деталі із знака 12 вимагає вживання спеціальних пристосувань поза робочою зоною заливної машини). Таке конструктивне рішення забезпечує надійність роботи ливарної форми і полегшує Ті наладку при експлуатації, що забезпечує високу якість одержуваних виробів. Таким чином, заливна форма, що заявляється, володіє розширеними технологічними можливостями при виготовленні полімерних виробів під високим тиском і забезпечує високу якість готової продукції. Джерела інформації: 1.Патент России N 2015020, МПК 5 В29С39/34, В29С45/44, 1994. 2. Патент России N2072304, МПК 6 В29С45/26, В29С45/44, 1997. 3. Патент России N2021133, МПК 5 В29С39/34, В29С45/44, 1994. іг.2 Фіг. 1 Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент Інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42,01601
