Супорт токарного верстата

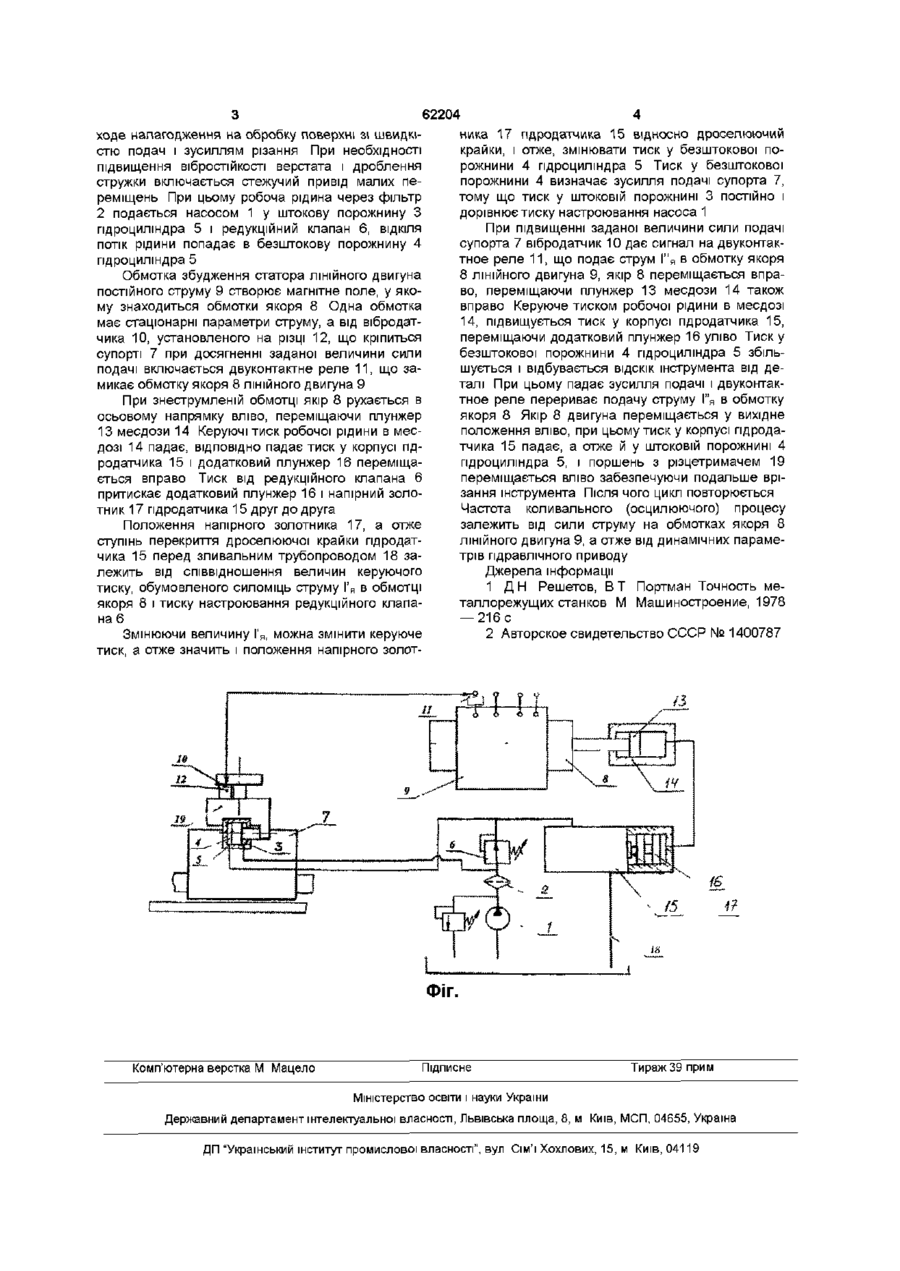

Супорт токарного верстата, що містить вібратор, який являє собою пасивний демпфер, різцетримач, встановлений на супорт, різець, який відрізняється тим, що супорт оснащений вібратором, який являє собою активний демпфер і складається з гідравлічного циліндра малого ходу, взаємодіючого зі стежучим приводом, на базі ЛІНІЙНОГО двигуна з пдропідсилювачем і зв'язаний з датчиком вібрацій, встановленим на різці Винахід відноситься до галузі техніки і може бути використаний у важких токарних верстатах для обробки металів різанням З літературних джерел відомо, що накладення на різець високочастотних коливань знижує сили тертя, особливо їхню ЗМІННІСТЬ, що дозволяє уникнути переміщення супорта, а отже підвищити точність позиціювання [1] Недоліком таких рішень є використання високочастотних генераторів з частотою 15-35кГц і потужністю до 2кВт, а також проблематичність застосування їх для важких верстатів Найбільш близьким по виконанню до пропонованого супорта токарного верстата є конструкція пристрою для токарної обробки нежорстких деталей [2], складається з супорту на який встановлюється різцетримач, з можливістю переміщення на напрямних базового корпусу та зв'язаного з ним вібратором, що представляє собою пасивний демпфер, на основі електромагніта встановленого паралельно пружного елемента, вібратор забезпечує осцилюючий рух різцетримача з різцем Недоліком такої конструкції супорта токарного верстата є неможливість застосування його на важких токарних верстатах та не забезпечує керування параметрами системи В основу винаходу поставлена задача створити супорт токарного верстата, який поліпшує динамічні якості привода супорту за рахунок підвищення демпфування в системі, а значить підвищення динамічної жорсткості Поставлена задача вирішується за рахунок того, що супорт токарного верстата, постачено вібратором Вібратор являє собою гідравлічний диференціальний циліндр малого ходу, тиск у безштоковій порожнині якого керується від стежу чого приводу При цьому отримують осцилюючий рух, який поліпшує динамічні якості привода супорта за рахунок підвищення демпфування в системі, тим саме підвищується динамічна жорсткість Крім того, при цьому знижується коефіцієнт тертя, чим також забезпечується рівномірність повільних переміщень Підвищення плавності повільних переміщень супорта досягається стабілізацією сил тертя в направляючих, збільшенням жорсткості привода, а також демпфуванням коливань Стабілізація сил тертя забезпечується вибором раціонального компонування і схеми навантаження вузла, матеріалу направляючих, виду і режиму змащення Автоматичним регулюванням демпфування можна, незалежно від зміненої величини сили забезпечити плавне повільне переміщення рухливого вузла та досить малу амплітуду його коливань У такий спосіб токарний верстат постачається вібратором, який являє собою різцетримач, що здійснює осцилюючий рух за допомогою стежучого привода, і здатним погашати вібрації в широкому діапазоні частот, які на порядок нижче ніж в джерелах інформації [1] Суть виноходу пояснюється кресленням, де на фіг 1 показаний супорт токарного верстата з вібратором Вібратор є стежучим приводом малих переміщень і містить насос 1, фільтр 2, штокову порожнину 3 та безштокову порожнину 4 гідроциліндра 5, редукційний клапан 6, супорт 7, якір 8 ЛІНІЙНОГО двигуна 9, вібродатчик 10, двуконтактне реле 11, різець 12, плунжер 13 месдози 14, пдродатчик 15, додатковий плунжер 16 та напірний золотник 17 пдродатчика, зливний трубопровід 18, різцетримач 19 Верстат працює в такий спосіб Верстат про О (О 62204 ника 17 пдродатчика 15 відносно дроселюючий крайки, і отже, змінювати тиск у безштокової порожнини 4 гідроциліндра 5 Тиск у безштокової порожнини 4 визначає зусилля подачі супорта 7, тому що тиск у штоковій порожнині 3 постійно і дорівнює тиску настроювання насоса 1 При підвищенні заданої величини сили подачі супорта 7 вібродатчик 10 дає сигнал на двуконтактное реле 1 1 , що подає струм \"я в обмотку якоря 8 ЛІНІЙНОГО двигуна 9, якір 8 переміщається вправо, переміщаючи плунжер 13 месдози 14 також вправо Керуюче тиском робочої рідини в месдозі 14, підвищується тиск у корпусі пдродатчика 15, переміщаючи додатковий плунжер 16 уліво Тиск у безштокової порожнини 4 гідроциліндра 5 збільшується і відбувається ВІДСКІК інструмента від деталі При цьому падає зусилля подачі і двуконтактное реле перериває подачу струму Г я в обмотку якоря 8 Якір 8 двигуна переміщається у вихідне положення вліво, при цьому тиск у корпусі пдродатчика 15 падає, а отже й у штоковій порожнині 4 гідроциліндра 5, і поршень з різцетримачем 19 переміщається вліво забезпечуючи подальше врізання інструмента Після ЧОГО ЦИКЛ повторюється Частота коливального (осцилюючого) процесу залежить від сили струму на обмотках якоря 8 ЛІНІЙНОГО двигуна 9, а отже від динамічних параметрів гідравлічного приводу ходе налагодження на обробку поверхні зі швидкістю подач і зусиллям різання При необхідності підвищення вібростійкості верстата і дроблення стружки включається стежучий привід малих переміщень При цьому робоча рідина через фільтр 2 подається насосом 1 у штокову порожнину З гідроциліндра 5 і редукційний клапан 6, ВІДКІЛЯ ПОТІК рідини попадає в безштокову порожнину 4 гідроциліндра 5 Обмотка збудження статора ЛІНІЙНОГО двигуна постійного струму 9 створює магнітне поле, у якому знаходиться обмотки якоря 8 Одна обмотка має стаціонарні параметри струму, а від вібродатчика 10, установленого на різці 12, що кріпиться супорті 7 при досягненні заданої величини сили подачі включається двуконтактне реле 1 1 , що замикає обмотку якоря 8 ЛІНІЙНОГО двигуна 9 При знеструмленій обмотці якір 8 рухається в осьовому напрямку вліво, переміщаючи плунжер 13 месдози 14 Керуючі тиск робочої рідини в месдозі 14 падає, ВІДПОВІДНО падає тиск у корпусі пдродатчика 15 і додатковий плунжер 16 переміщається вправо Тиск від редукційного клапана 6 притискає додатковий плунжер 16 і напірний золотник 17 пдродатчика 15 друг до друга Положення напірного золотника 17, а отже ступінь перекриття дроселюючої крайки пдродатчика 15 перед зливальним трубопроводом 18 залежить від співвідношення величин керуючого тиску, обумовленого силоміць струму Гя в обмотці якоря 8 і тиску настроювання редукційного клапана 6 Змінюючи величину Гя, можна змінити керуюче тиск, а отже значить і положення напірного золот Джерела інформації 1 Д Н Решетов, В Т Портман Точность металлорежущих станков М Машиностроение, 1978 — 216с 2 Авторское свидетельство СССР № 1400787 № tf ФІГ. Комп'ютерна верстка М Мацело Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
