Пилковий супорт стрічкопилкового верстата

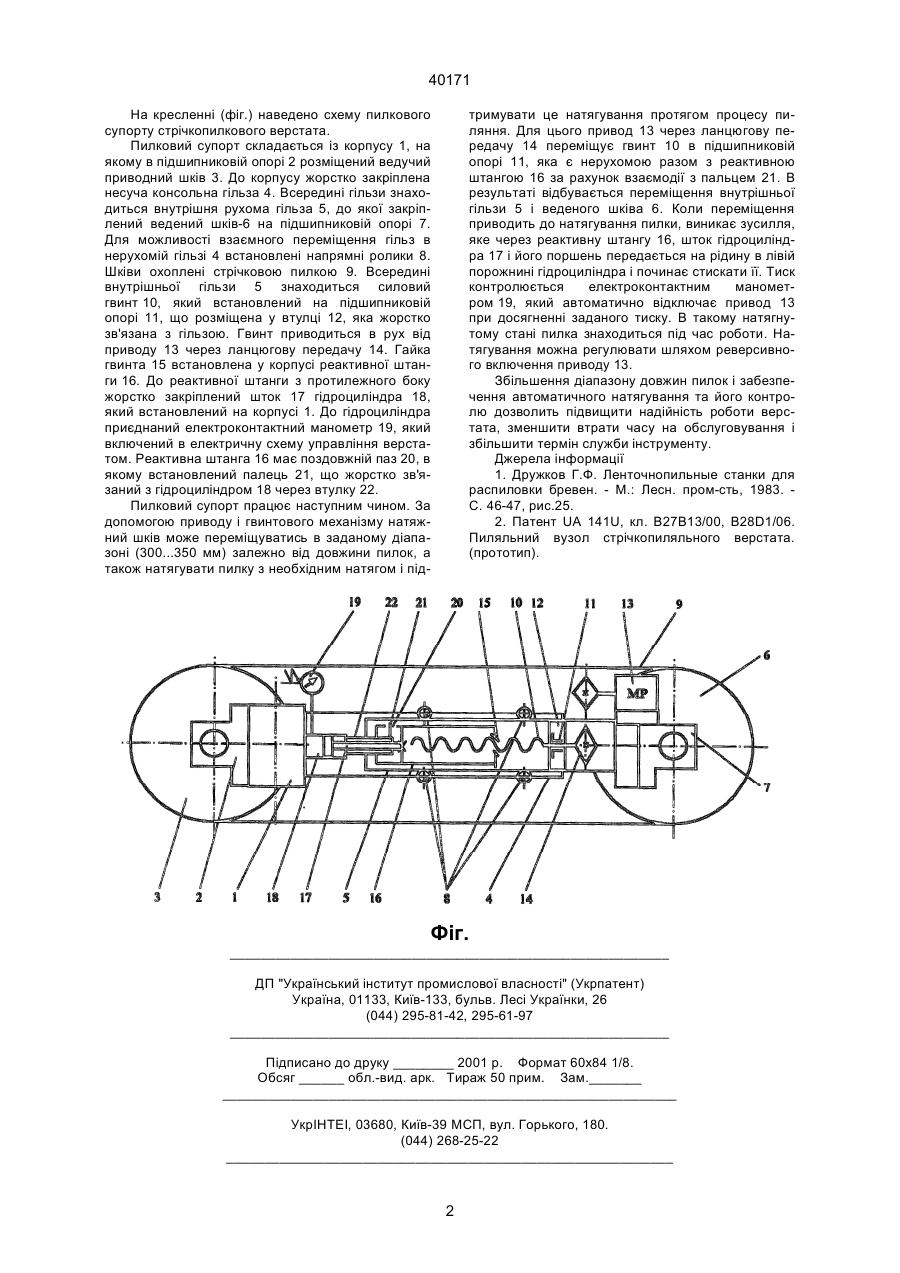

Пилковий супорт стрічкопилкового верстата, який містить корпус, два пилкові шківи, один із яких установлений рухомо в корпусі і зв'язаний з натяжним пристроєм, що утворений послідовно з'єднаними гвинтовою парою і пружним елементом, який відрізняється тим, що натяжний пристрій виконаний у вигляді телескопічної консолі, у якій гвинтова пара і пружний елемент зв'язані через реактивну штангу, а пружний елемент виконаний у вигляді гідроциліндра з електроконтактним манометром. (19) (21) 2000084860 (22) 15.08.2000 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Пуш Осип Матвійович, Ребезнюк Ігор Тарасович, Наконечний Іван Петрович (73) Пуш Осип Матвійович, UA, Ребезнюк Ігор Тарасович, UA, Наконечний Іван Петрович, UA 40171 На кресленні (фіг.) наведено схему пилкового супорту стрічкопилкового верстата. Пилковий супорт складається із корпусу 1, на якому в підшипниковій опорі 2 розміщений ведучий приводний шків 3. До корпусу жорстко закріплена несуча консольна гільза 4. Всередині гільзи знаходиться внутрішня рухома гільза 5, до якої закріплений ведений шків-6 на підшипниковій опорі 7. Для можливості взаємного переміщення гільз в нерухомій гільзі 4 встановлені напрямні ролики 8. Шківи охоплені стрічковою пилкою 9. Всередині внутрішньої гільзи 5 знаходиться силовий гвинт 10, який встановлений на підшипниковій опорі 11, що розміщена у втулці 12, яка жорстко зв'язана з гільзою. Гвинт приводиться в рух від приводу 13 через ланцюгову передачу 14. Гайка гвинта 15 встановлена у корпусі реактивної штанги 16. До реактивної штанги з протилежного боку жорстко закріплений шток 17 гідроциліндра 18, який встановлений на корпусі 1. До гідроциліндра приєднаний електроконтактний манометр 19, який включений в електричну схему управління верстатом. Реактивна штанга 16 має поздовжній паз 20, в якому встановлений палець 21, що жорстко зв'язаний з гідроциліндром 18 через втулку 22. Пилковий супорт працює наступним чином. За допомогою приводу і гвинтового механізму натяжний шків може переміщуватись в заданому діапазоні (300...350 мм) залежно від довжини пилок, а також натягувати пилку з необхідним натягом і під тримувати це натягування протягом процесу пиляння. Для цього привод 13 через ланцюгову передачу 14 переміщує гвинт 10 в підшипниковій опорі 11, яка є нерухомою разом з реактивною штангою 16 за рахунок взаємодії з пальцем 21. В результаті відбувається переміщення внутрішньої гільзи 5 і веденого шківа 6. Коли переміщення приводить до натягування пилки, виникає зусилля, яке через реактивну штангу 16, шток гідроциліндра 17 і його поршень передається на рідину в лівій порожнині гідроциліндра і починає стискати її. Тиск контролюється електроконтактним манометром 19, який автоматично відключає привод 13 при досягненні заданого тиску. В такому натягнутому стані пилка знаходиться під час роботи. Натягування можна регулювати шляхом реверсивного включення приводу 13. Збільшення діапазону довжин пилок і забезпечення автоматичного натягування та його контролю дозволить підвищити надійність роботи верстата, зменшити втрати часу на обслуговування і збільшити термін служби інструменту. Джерела інформації 1. Дружков Г.Ф. Ленточнопильные станки для распиловки бревен. - М.: Лесн. пром-сть, 1983. С. 46-47, рис.25. 2. Патент UA 141U, кл. B27В13/00, В28D1/06. Пиляльний вузол стрічкопиляльного верстата. (прототип). Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
