Петля-захват плодозбиральної машини

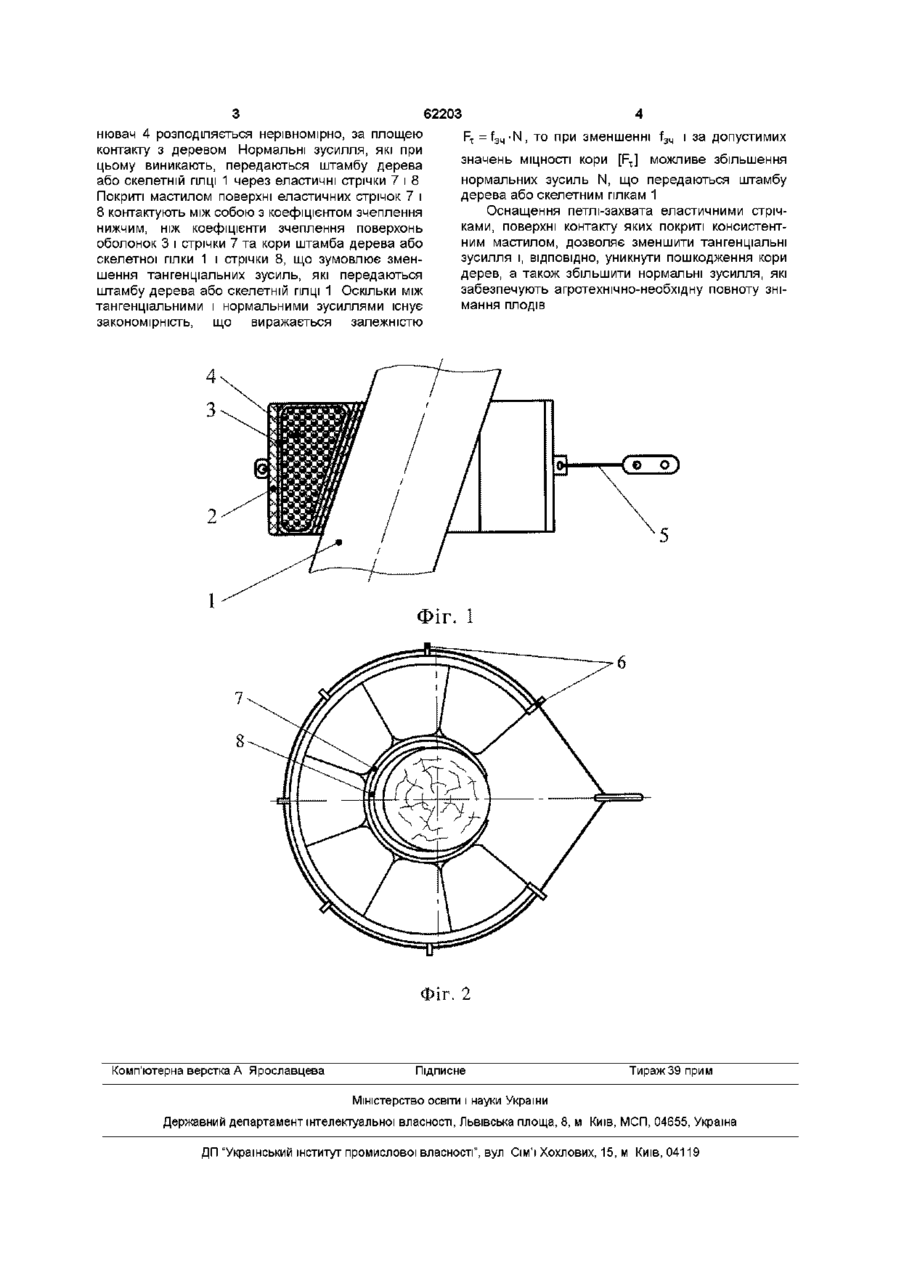

Петля-захват плодозбиральної машини, що містить еластичну основу, на якій з зовнішнього боку закріплені скоби із встановленим у них тросом охоплення, а з внутрішнього - оболонки із сипучим наповнювачем, яка відрізняється тим, що додатково оснащена двома еластичними стрічками з консистентним мастилом між ними, причому одна з них контактує з поверхнею оболонок, а інша - зі штамбом дерева або його скелетними гілками Винахід відноситься до сільськогосподарського машинобудування, зокрема до робочих органів засобів механізованого знімання плодів струшуванням Відома петля-захват плодозбиральної машини (Шевчук Р С , Драный А В Новые конструкции захватов для плодоуборочных машин // Тракторы и сельскохозяйственные машины,-1995, №11 С 35-36), що містить еластичну основу, на якій з зовнішньої сторони закріплені скоби із встановленим в них тросом охоплення, а з внутрішньоіоболонки із сипучим наповнювачем Проте при передачі збурювальних сил через відому петлю-захват до дерев з нахиленими штамбами або до скелетних гілок виникають надмірні тангенціальні зусилля у зоні контакту, зумовлені збільшенням коефіцієнта нерівномірності розподілу тиску на кору та постійним коефіцієнтом зчеплення оболонок зі штамбом дерева, внаслідок чого відбувається зминання і сколювання кори поперек і вздовж волокон В основу винаходу поставлено задачу створення такої петлі-захвата плодозбиральної машини, в якій за рахунок введення додаткових елементів в зону и контакту з нахиленими штамбами або скелетними гілками досягається зменшення тангенціальних зусиль, що викликають зминання і сколювання кори дерева поперек і вздовж волокон, та збільшення нормальних зусиль до величини, що забезпечує агротехнічно-необхідну повноту знімання плодів Поставлена задача вирішується тим, що петля-захват плодозбиральної машини, що містить еластичну основу, на якій з зовнішнього боку за кріплені скоби із встановленим у них тросом охоплення, а з внутрішньоі-оболонки із сипучим наповнювачем, згідно з винаходом, додатково оснащена двома еластичними стрічками з консистентним мастилом між ними, причому одна з них контактує з поверхнею оболонок, а інша-зі штамбом дерева або його скелетними гілками Взаємне ковзання поверхонь контакту еластичних стрічок, покритих консистентним мастилом, зумовлює зменшення тангенціальних зусиль, що передаються нахиленому штамбу дерева, запобігаючи при цьому зминанню і пошкодженню його кори поперек і вздовж волокон, та збільшення нормальних зусиль, які забезпечують агротехнічнонеобхідну повноту знімання плодів На фіг 1-вертикальна проекція петлі-захвата, на фіг 2-горизонталь на проекція петлі-захвата, де 1-штамб дерева (скелетна гілка), 2-еластична основа, 3-оболонки, 4-сипучий наповнювач, 5-трос охоплення, 6-скоби, 7, 8-еластичні стрічки Петля-захват містить еластичну основу 2, на якій з зовнішнього боку закріплені скоби 6 із встановленим у них тросом охоплення 5, а з внутрішньоі-оболонки 3, заповнені сипучим наповнювачем 4, та еластичні стрічки 7 і 8 з консистентним мастилом між ними, причому поверхні стрічки 7 і оболонок 3 контактують між собою, а поверхня стрічки 8-зі штамбом дерева 1 (скелетною гілкою) Петлю-захват начіплюють на штамб дерева або його скелетну гілку Під час передачі нахиленому штамбу дерева або скелетній ГІЛЦІ 1 збурювальних зусиль через трос охоплення 5 у горизонтальній площині відбувається деформація оболонок 3, і сипучий напов СО о (О 62203 нювач 4 розподіляється нерівномірно, за площею контакту з деревом Нормальні зусилля, які при цьому виникають, передаються штамбу дерева або скелетній ГІЛЦІ 1 через еластичні стрічки 7 і 8 Покриті мастилом поверхні еластичних стрічок 7 і 8 контактують між собою з коефіцієнтом зчеплення нижчим, ніж коефіцієнти зчеплення поверхонь оболонок 3 і стрічки 7 та кори штамба дерева або скелетної гілки 1 і стрічки 8, що зумовлює зменшення тангенціальних зусиль, які передаються штамбу дерева або скелетній ГІЛЦІ 1 Оскільки між тангенціальними і нормальними зусиллями існує закономірність, що виражається залежністю = Fu f 3 4 N , то при зменшенні f 34 і за допустимих значень МІЦНОСТІ кори [FT] можливе збільшення нормальних зусиль N, що передаються штамбу дерева або скелетним гілкам 1 Оснащення петлі-захвата еластичними стрічками, поверхні контакту яких покриті консистентним мастилом, дозволяє зменшити тангенціальні зусилля і, ВІДПОВІДНО, уникнути пошкодження кори дерев, а також збільшити нормальні зусилля, які забезпечують агротехнічно-необхідну повноту знімання плодів ФІГ. 1 Фіг. 2 Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
