Формула / Реферат

1. Розподільна решітка апарата псевдозрідженого шару, що містить дві рознесені по висоті пластини з отворами, розташовані з можливістю переміщення одна відносно одної, яка відрізняється тим, що на верхній поверхні нижньої пластини виконано виступи обтічної форми, отвори нижньої пластини виконано між зазначеними виступами, отвори верхньої пластини розміщено навпроти виступів нижньої пластини, при цьому пластини розташовані з можливістю переміщення одна відносно одної по висоті.

2. Решітка за п. 1, яка відрізняється тим, що виступи нижньої пластини виконано у вигляді конусів або пірамід.

3. Решітка за п. 1, яка відрізняється тим, що виступи нижньої пластини виконано у вигляді паралельних клинів.

Текст

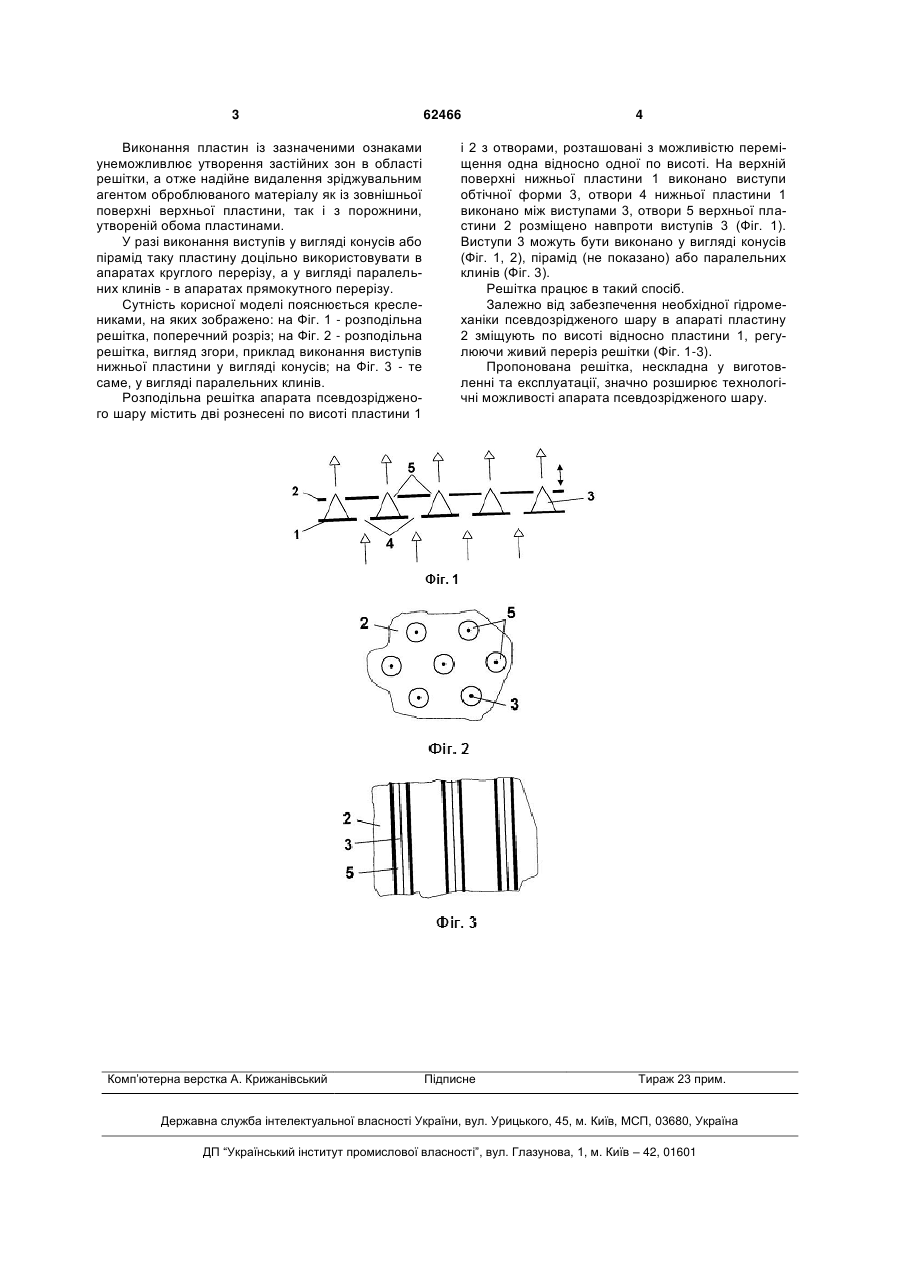

1. Розподільна решітка апарата псевдозрідженого шару, що містить дві рознесені по висоті пластини з отворами, розташовані з можливістю переміщення одна відносно одної, яка відрізня 3 Виконання пластин із зазначеними ознаками унеможливлює утворення застійних зон в області решітки, а отже надійне видалення зріджувальним агентом оброблюваного матеріалу як із зовнішньої поверхні верхньої пластини, так і з порожнини, утвореній обома пластинами. У разі виконання виступів у вигляді конусів або пірамід таку пластину доцільно використовувати в апаратах круглого перерізу, а у вигляді паралельних клинів - в апаратах прямокутного перерізу. Сутність корисної моделі пояснюється креслениками, на яких зображено: на Фіг. 1 - розподільна решітка, поперечний розріз; на Фіг. 2 - розподільна решітка, вигляд згори, приклад виконання виступів нижньої пластини у вигляді конусів; на Фіг. 3 - те саме, у вигляді паралельних клинів. Розподільна решітка апарата псевдозрідженого шару містить дві рознесені по висоті пластини 1 Комп’ютерна верстка А. Крижанівський 62466 4 і 2 з отворами, розташовані з можливістю переміщення одна відносно одної по висоті. На верхній поверхні нижньої пластини 1 виконано виступи обтічної форми 3, отвори 4 нижньої пластини 1 виконано між виступами 3, отвори 5 верхньої пластини 2 розміщено навпроти виступів 3 (Фіг. 1). Виступи 3 можуть бути виконано у вигляді конусів (Фіг. 1, 2), пірамід (не показано) або паралельних клинів (Фіг. 3). Решітка працює в такий спосіб. Залежно від забезпечення необхідної гідромеханіки псевдозрідженого шару в апараті пластину 2 зміщують по висоті відносно пластини 1, регулюючи живий переріз решітки (Фіг. 1-3). Пропонована решітка, нескладна у виготовленні та експлуатації, значно розширює технологічні можливості апарата псевдозрідженого шару. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Distribution grid of fluidized bed apparatus

Автори англійською

Andreiev Ihor Anatoliiovych, Lutsenko Iryna Viktorivna, Mikulionok Ihor Olehovych, Nehoda Oleksandr Anatoliiovych

Назва патенту російською

Распределительная решетка аппарата псевдоожиженного слоя

Автори російською

Андреев Игорь Анатольевич, Луценко Ирина Викторовна, Микуленок Игорь Олегович, Негода Александр Анатольевич

МПК / Мітки

МПК: B01J 8/44

Мітки: апарата, шару, решітка, псевдозрідженого, розподільна
