Пружна муфта
Номер патенту: 62465
Опубліковано: 25.08.2011
Автори: Герасимчук Андрій Леонідович, Стрілець Олег Романович, Федорук Віктор Анатолійович, Стрілець Володимир Миколайович
Формула / Реферат
Пружна муфта, що містить ліву і праву півмуфти з виступами і западинами, з'єднані між собою пружним елементом, яка відрізняється тим, що пружний елемент виконаний у вигляді пакета підковоподібних пружин круглого поперечного перерізу, встановлених в радіальні кругові отвори, виконані на зовнішній поверхні прямобічних кулачків, і закріплених стрижнем, встановленим в осьовий отвір, виконаний у прямобічних кулачках з можливістю взаємодії стрижня з кінцями підковоподібних пружин круглого поперечного перерізу через кругові западини, виконані на них.
Текст

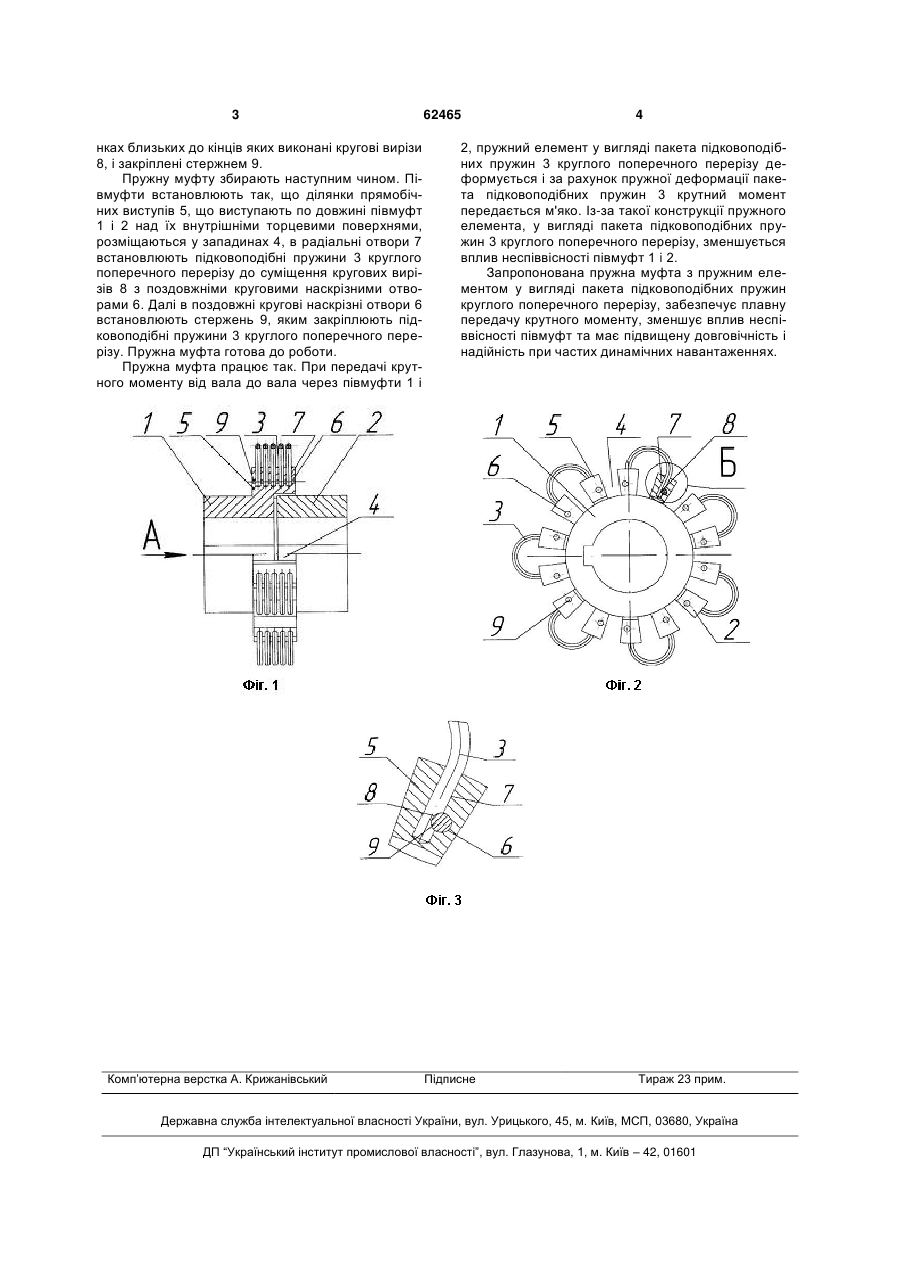

Пружна муфта, що містить ліву і праву півмуфти з виступами і западинами, з'єднані між собою 3 нках близьких до кінців яких виконані кругові вирізи 8, і закріплені стержнем 9. Пружну муфту збирають наступним чином. Півмуфти встановлюють так, що ділянки прямобічних виступів 5, що виступають по довжині півмуфт 1 і 2 над їх внутрішніми торцевими поверхнями, розміщаються у западинах 4, в радіальні отвори 7 встановлюють підковоподібні пружини 3 круглого поперечного перерізу до суміщення кругових вирізів 8 з поздовжніми круговими наскрізними отворами 6. Далі в поздовжні кругові наскрізні отвори 6 встановлюють стержень 9, яким закріплюють підковоподібні пружини 3 круглого поперечного перерізу. Пружна муфта готова до роботи. Пружна муфта працює так. При передачі крутного моменту від вала до вала через півмуфти 1 і Комп’ютерна верстка А. Крижанівський 62465 4 2, пружний елемент у вигляді пакета підковоподібних пружин 3 круглого поперечного перерізу деформується і за рахунок пружної деформації пакета підковоподібних пружин 3 крутний момент передається м'яко. Із-за такої конструкції пружного елемента, у вигляді пакета підковоподібних пружин 3 круглого поперечного перерізу, зменшується вплив неспіввісності півмуфт 1 і 2. Запропонована пружна муфта з пружним елементом у вигляді пакета підковоподібних пружин круглого поперечного перерізу, забезпечує плавну передачу крутного моменту, зменшує вплив неспіввісності півмуфт та має підвищену довговічність і надійність при частих динамічних навантаженнях. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic clutch
Автори англійськоюStrilets Oleh Romanovych, Fedoruk Viktor Anatoliiovych, Strilets Volodymyr Mykolaiovych, Herasymchuk Andrii Leonidovych
Назва патенту російськоюУпругая муфта
Автори російськоюСтрилец Олег Романович, Федорук Виктор Анатольевич, Стрилец Владимир Николаевич, Герасимчук Андрей Леонидович
МПК / Мітки
МПК: F16D 3/12
Код посилання
<a href="https://ua.patents.su/2-62465-pruzhna-mufta.html" target="_blank" rel="follow" title="База патентів України">Пружна муфта</a>
