Розподільна решітка апарата псевдозрідженого шару
Номер патенту: 53351
Опубліковано: 11.10.2010
Автори: Мікульонок Ігор Олегович, Химич Інна Іванівна, Андреєв Ігор Анатолійович
Формула / Реферат
Розподільна решітка апарата псевдозрідженого шару, що містить сукупність пластин, розміщених паралельно одна одній з утворенням проміжків для проходу зріджувального агента, яка відрізняється тим, що пластини за допомогою нерухомих шарнірів з'єднані між собою попарно, при цьому пластини кожної пари шарнірно за допомогою тяг з'єднані з двома балками, спорядженими урухомниками переміщення у вертикальному напрямку.
Текст

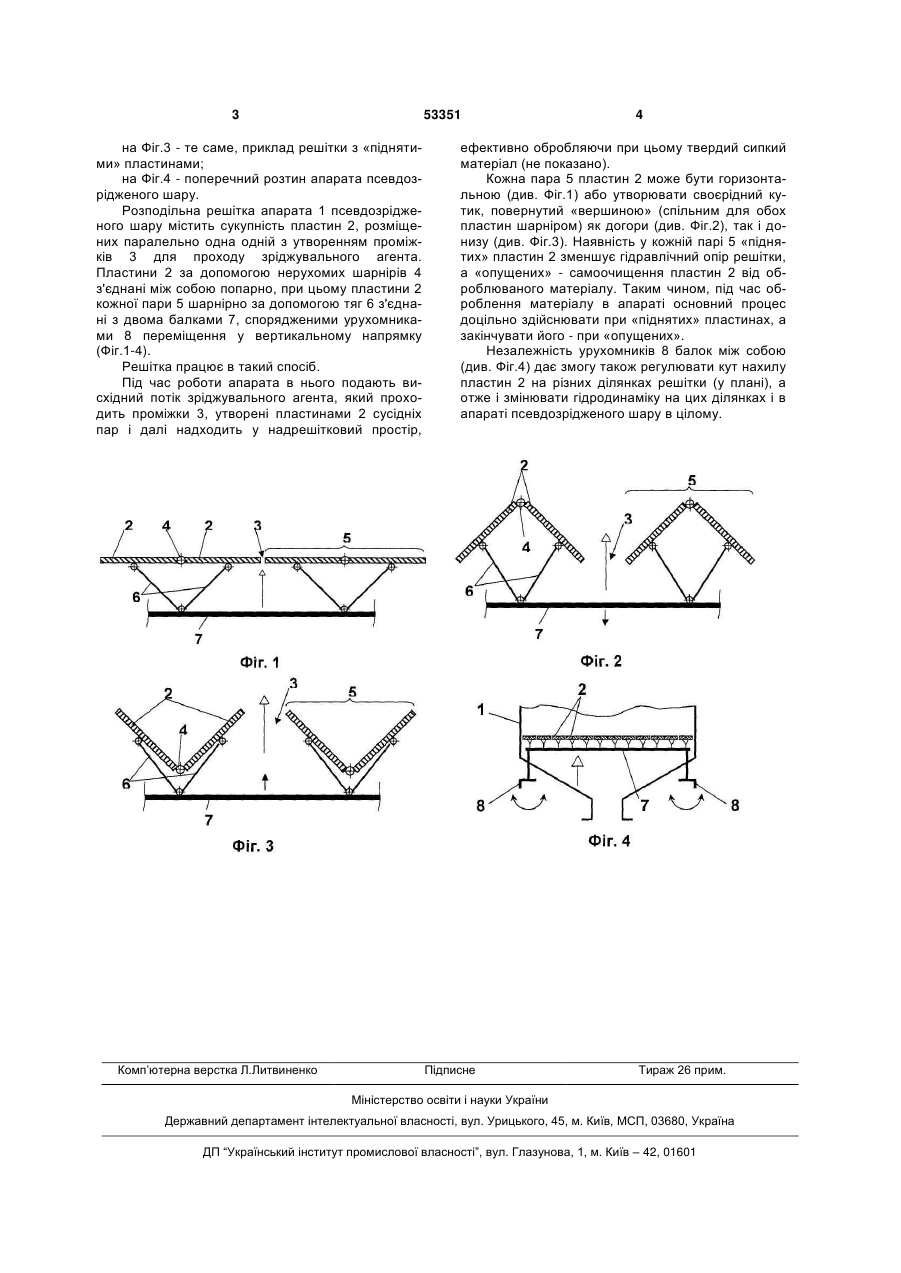

Розподільна решітка апарата псевдозрідженого шару, що містить сукупність пластин, розміще 3 53351 на Фіг.3 - те саме, приклад решітки з «піднятими» пластинами; на Фіг.4 - поперечний розтин апарата псевдозрідженого шару. Розподільна решітка апарата 1 псевдозрідженого шару містить сукупність пластин 2, розміщених паралельно одна одній з утворенням проміжків 3 для проходу зріджувального агента. Пластини 2 за допомогою нерухомих шарнірів 4 з'єднані між собою попарно, при цьому пластини 2 кожної пари 5 шарнірно за допомогою тяг 6 з'єднані з двома балками 7, спорядженими урухомниками 8 переміщення у вертикальному напрямку (Фіг.1-4). Решітка працює в такий спосіб. Під час роботи апарата в нього подають висхідний потік зріджувального агента, який проходить проміжки 3, утворені пластинами 2 сусідніх пар і далі надходить у надрешітковий простір, Комп’ютерна верстка Л.Литвиненко 4 ефективно обробляючи при цьому твердий сипкий матеріал (не показано). Кожна пара 5 пластин 2 може бути горизонтальною (див. Фіг.1) або утворювати своєрідний кутик, повернутий «вершиною» (спільним для обох пластин шарніром) як догори (див. Фіг.2), так і донизу (див. Фіг.3). Наявність у кожній парі 5 «піднятих» пластин 2 зменшує гідравлічний опір решітки, а «опущених» - самоочищення пластин 2 від оброблюваного матеріалу. Таким чином, під час оброблення матеріалу в апараті основний процес доцільно здійснювати при «піднятих» пластинах, а закінчувати його - при «опущених». Незалежність урухомників 8 балок між собою (див. Фіг.4) дає змогу також регулювати кут нахилу пластин 2 на різних ділянках решітки (у плані), а отже і змінювати гідродинаміку на цих ділянках і в апараті псевдозрідженого шару в цілому. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDistribution grate of fluidized bed apparatus
Автори англійськоюAndreiev Ihor Anatoliiovych, Mikulionok Ihor Olehovych, Khymych Inna Ivanivna
Назва патенту російськоюРаспределительная решетка аппарата псевдоожиженного слоя
Автори російськоюАндреев Игорь Анатольевич, Микуленок Игорь Олегович, Химич Инна Ивановна
МПК / Мітки
МПК: B01J 8/24
Мітки: розподільна, псевдозрідженого, шару, решітка, апарата
