Пристрій для дистанційного контролю за пацієнтом за допомогою аналізу варіабельності серцевого ритму

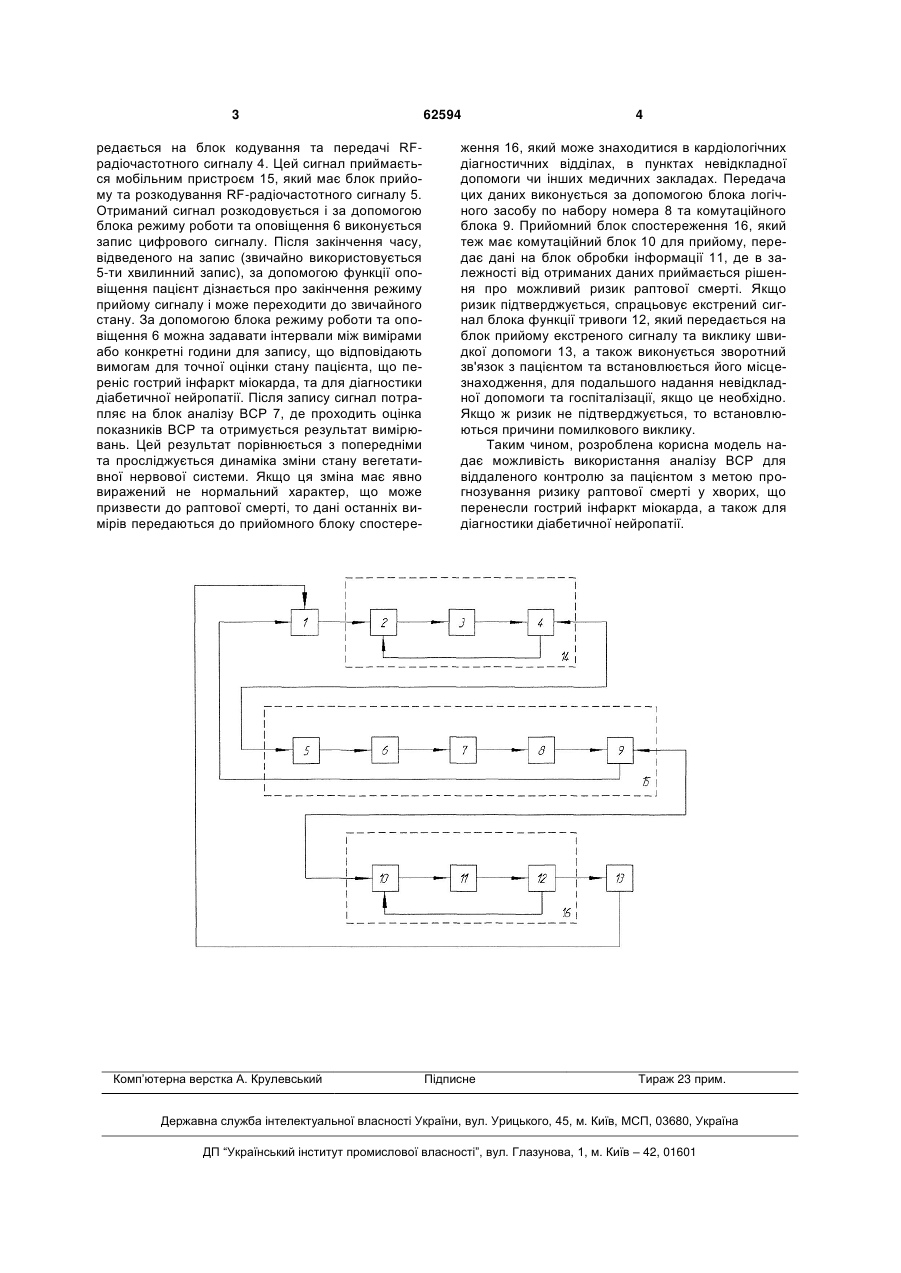

Пристрій для дистанційного контролю за пацієнтом за допомогою аналізу варіабельності серцевого ритму (ВСР), що містить сенсорний блок, який складається з блока відслідковування ритму серця, блока попередньої обробки сигналу та бло 3 редається на блок кодування та передачі RFрадіочастотного сигналу 4. Цей сигнал приймається мобільним пристроєм 15, який має блок прийому та розкодування RF-радіочастотного сигналу 5. Отриманий сигнал розкодовується і за допомогою блока режиму роботи та оповіщення 6 виконується запис цифрового сигналу. Після закінчення часу, відведеного на запис (звичайно використовується 5-ти хвилинний запис), за допомогою функції оповіщення пацієнт дізнається про закінчення режиму прийому сигналу і може переходити до звичайного стану. За допомогою блока режиму роботи та оповіщення 6 можна задавати інтервали між вимірами або конкретні години для запису, що відповідають вимогам для точної оцінки стану пацієнта, що переніс гострий інфаркт міокарда, та для діагностики діабетичної нейропатії. Після запису сигнал потрапляє на блок аналізу ВСР 7, де проходить оцінка показників ВСР та отримується результат вимірювань. Цей результат порівнюється з попередніми та просліджується динаміка зміни стану вегетативної нервової системи. Якщо ця зміна має явно виражений не нормальний характер, що може призвести до раптової смерті, то дані останніх вимірів передаються до прийомного блоку спостере Комп’ютерна верстка А. Крулевський 62594 4 ження 16, який може знаходитися в кардіологічних діагностичних відділах, в пунктах невідкладної допомоги чи інших медичних закладах. Передача цих даних виконується за допомогою блока логічного засобу по набору номера 8 та комутаційного блока 9. Прийомний блок спостереження 16, який теж має комутаційний блок 10 для прийому, передає дані на блок обробки інформації 11, де в залежності від отриманих даних приймається рішення про можливий ризик раптової смерті. Якщо ризик підтверджується, спрацьовує екстрений сигнал блока функції тривоги 12, який передається на блок прийому екстреного сигналу та виклику швидкої допомоги 13, а також виконується зворотний зв'язок з пацієнтом та встановлюється його місцезнаходження, для подальшого надання невідкладної допомоги та госпіталізації, якщо це необхідно. Якщо ж ризик не підтверджується, то встановлюються причини помилкового виклику. Таким чином, розроблена корисна модель надає можливість використання аналізу ВСР для віддаленого контролю за пацієнтом з метою прогнозування ризику раптової смерті у хворих, що перенесли гострий інфаркт міокарда, а також для діагностики діабетичної нейропатії. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
