Магнітокомутуючий двомережевий генератор з самозбудженням

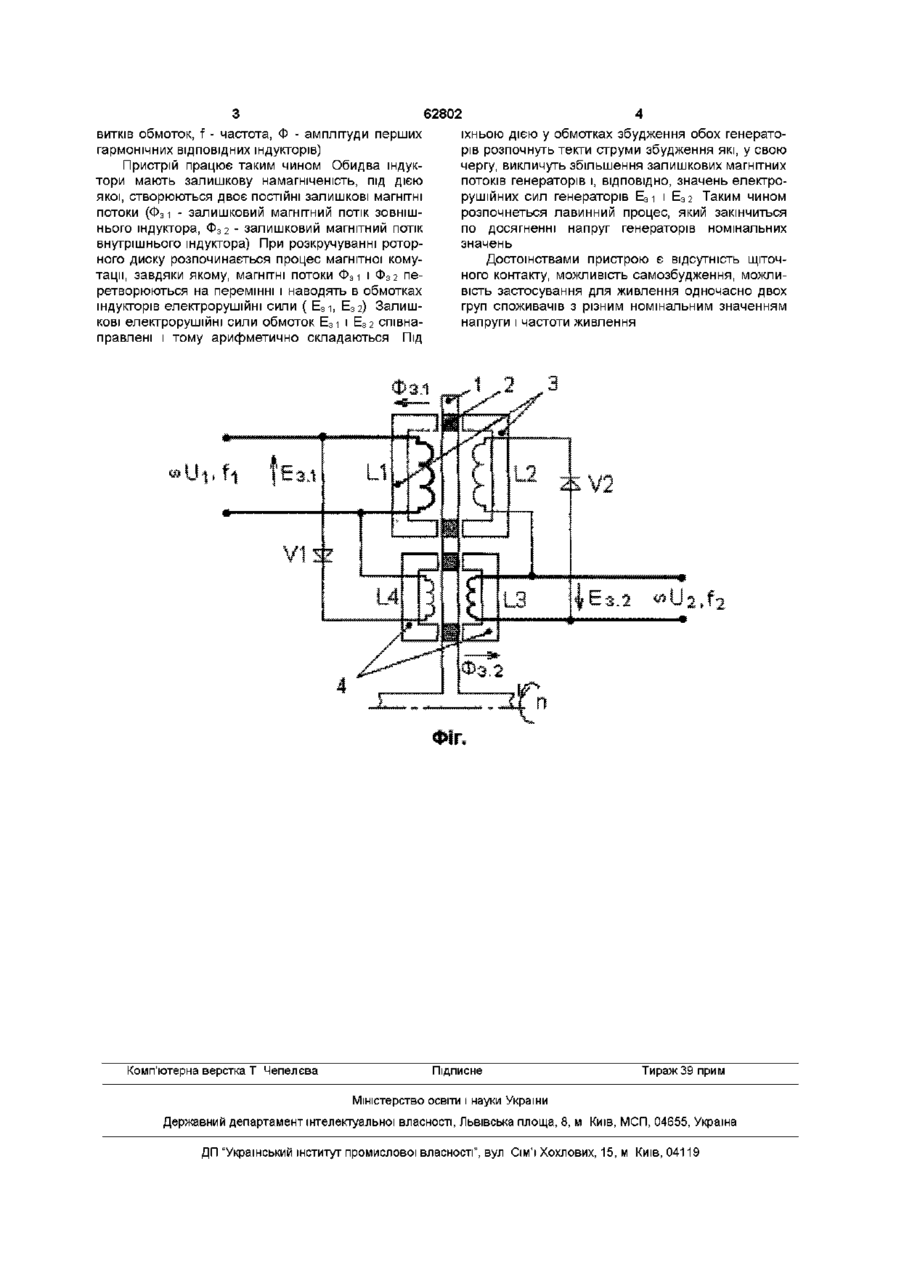

Магнітокомутуючий двомережевий генератор з самозбудженням, що містить роторний диск з феромагнітними вставками і СПІВВІСНО концентрично розміщені індуктори з кільцевими електричними обмотками, який відрізняється тим, що обмотка збудження внутрішнього індуктора включена за допомогою випрямляча паралельно з робочою обмоткою зовнішнього індуктора, а обмотка збудження зовнішнього індуктора включена за допомогою випрямляча паралельно з робочою обмоткою внутрішнього індуктора Передбачуваний винахід відноситься до індукторних електричних машин і може знайти переважне застосування як двомережевий генератор з самозбудженням Параметричний генератор індуктивного типу (Калінін В І , Герштейн Г М Введення до радіофізики Г Госиздат техніко-теоретичної літератури, 1957 с 417-419), електромеханічний перетворювач енергії з комутацією магнітного потоку (Афонін А О Електричні генератори з комутацією магнітного потоку//Техн Електродинаміка -1999 -№6 с 45-46), до недоліків яких відноситься підвищена питома вага Електромеханічна система аксіальнорадіальної конфігурації (Шайтор М М , Афонін А О , Рясков Ю І Електромеханічна система аксіально-радіальної конфігурації / Патент №49630А, Н02К19/18, Н02К19/20, Н02К19/10 (Україна) // Опубл 16 09 2002 Бюл №9), що містить роторний диск (1) з феромагнітними вставками (2) і СПІВВІСНО концентрично розміщеними індукторами (3, 4) з кільцевими електричними обмотками, до недоліків якої відноситься потрібність в джерелі електроенергії для збудження у генераторному режимі У основу винаходу поставлена задача забезпечення початкового збудження генератору при відсутності стороннього джерела електроенергії, яка реалізується тим шляхом, що обмотка збудження внутрішнього індуктора включена за допомогою випрямлювача паралельно з робочою обмоткою зовнішнього індуктора, а обмотка збудження зовнішнього індуктора включена за допомогою випрямлювача паралельно з робочою обмоткою внутрішнього індуктора, що дає наступний технічний результат можливість самозбудження без стороннього джерела, відсутність щіточного контакту, можливість застосування для живлення одночасно двох груп споживачів з різним номінальним значенням напруги і частоти живлення Пристрій пояснюється на фіг Машина містить роторний диск 1 з феромагнітними вставками 2 і СПІВВІСНО концентрично розміщенні індуктори 3, 4 з кільцевими електричними обмотками L1, L2, L3, L4 Індуктори створюють два незалежних магнітокомутуємі генератори ЗОВНІШНІЙ генератор має робочу обмотку L1 з параметрами U-i і f-i і обмотку збудження L2 Внутрішній генератор має робочу обмотку L3 з параметрами ІІ2 і h і обмотку збудження L4 Обмотка збудження L4 внутрішнього генератора включена за допомогою випрямлювача Vi паралельно з робочою обмоткою L1 зовнішнього генератора, а обмотка збудження L2 зовнішнього генератора включена за допомогою вирівнювача V2 паралельно з робочою обмоткою L3 внутрішнього генератора Параметри генераторів U і f можуть мати різні значення Частота генераторів т = — (де z - число пар зубців ВІДПОВІДНО60 го індуктора, п - швидкість обертання ротору) буде залежати від z (у даному випадкові - число пар феромагнітних вставок), а напруга від електрорушійних сил генераторів Е=2,22\МФ (де W - число о 00 (О 62802 витків обмоток, f - частота, Ф - амплітуди перших гармонічних ВІДПОВІДНИХ індукторів) Пристрій працює таким чином Обидва індуктори мають залишкову намагніченість, під дією якої, створюються двоє ПОСТІЙНІ залишкові магнітні потоки (Ф31 - залишковий магнітний потік зовнішнього індуктора, Ф32 - залишковий магнітний потік внутрішнього індуктора) При розкручуванні роторного диску розпочинається процес магнітної комутації, завдяки якому, магнітні потоки Ф31 і Ф32 перетворюються на перемінні і наводять в обмотках індукторів електрорушійні сили ( Е 3 і, Е32) Залишкові електрорушійні сили обмоток Е 3 і і Е32 співнаправлені і тому арифметично складаються Під Комп'ютерна верстка Т Чепелєва їхньою дією у обмотках збудження обох генераторів розпочнуть текти струми збудження які, у свою чергу, викличуть збільшення залишкових магнітних потоків генераторів і, ВІДПОВІДНО, значень електрорушійних сил генераторів Е31 і Е32 Таким чином розпочнеться лавинний процес, який закінчиться по досягненні напруг генераторів номінальних значень Достоїнствами пристрою є відсутність щіточного контакту, можливість самозбудження, можливість застосування для живлення одночасно двох груп споживачів з різним номінальним значенням напруги і частоти живлення Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
