Полиця багажна для електропоїздів

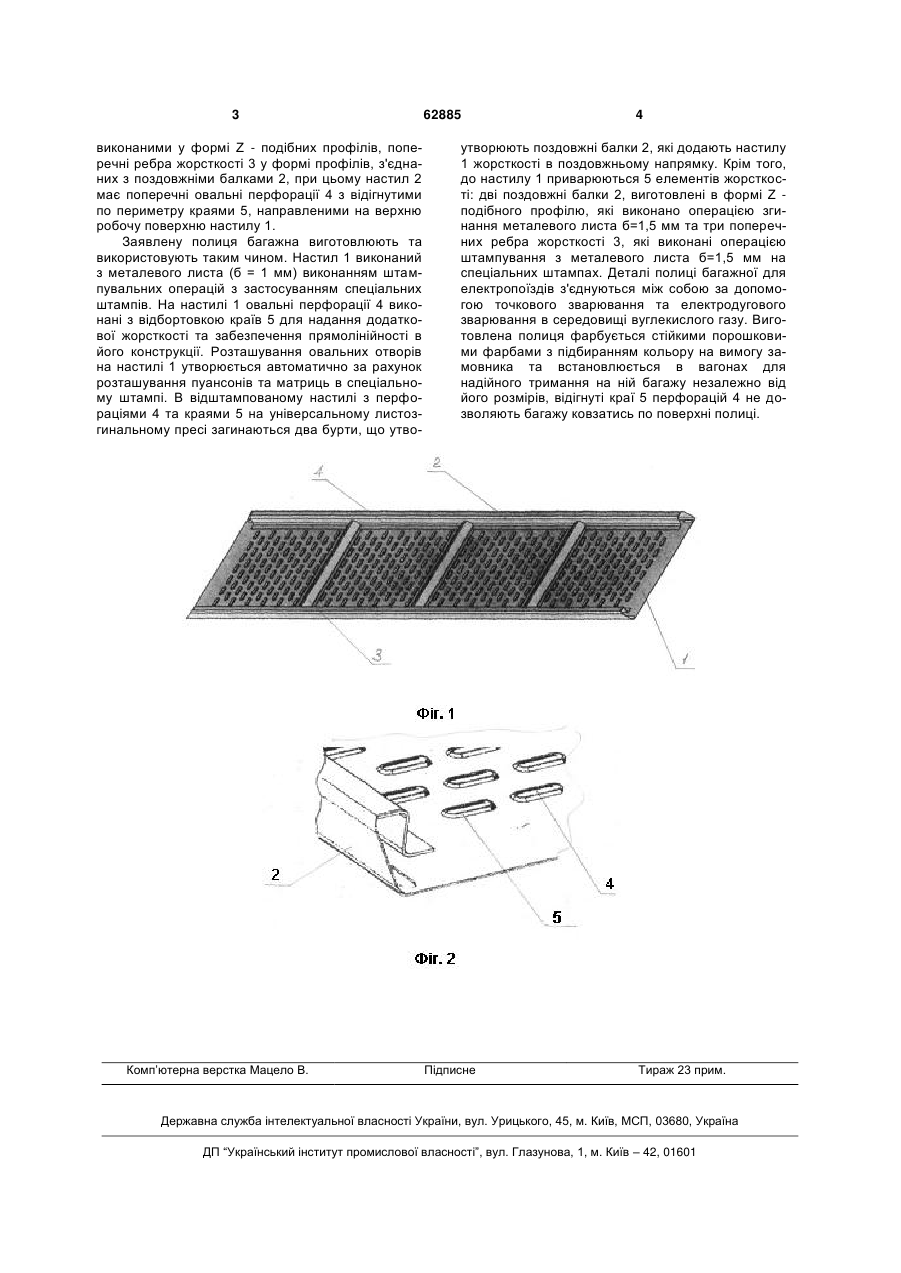

Полиця багажна для електропоїздів, що має настил, зв'язаний з поздовжніми балками, яка відрізняється тим, що додатково має поперечні ребра жорсткості у формі профілів, з'єднаних з поздовжніми балками, при цьому поздовжні балки виконані у формі Z-подібних профілів, а настил вибраний з металевого листа, що має поперечні овальні перфорації з відігнутими по периметру краями, направленими на верхню робочу поверхню настилу. (19) (21) u201015202 (22) 16.12.2010 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) КУЛЮКІН СЕРГІЙ ВАСИЛЬОВИЧ, ГОЛОВАШ ЮРІЙ МИКОЛАЙОВИЧ, МАЛИНОВСЬКИЙ МИКОЛА ГРИГОРОВИЧ, ОСТАПЕНКО ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, ЗБАНАЦЬКИЙ АНАТОЛІЙ ВАСИЛЬОВИЧ, БРІФ ІГОР МОЙСЕЙОВИЧ, ГАВРИЛЕНКО МИХАЙЛО ВАСИЛЬОВИЧ (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "КИЇВСЬКИЙ ЕЛЕКТРОВАГОНОРЕМОНТНИЙ ЗАВОД ІМ. СІЧНЕВОГО ПОВСТАННЯ 1918 РОКУ" 3 виконаними у формі Z - подібних профілів, поперечні ребра жорсткості 3 у формі профілів, з'єднаних з поздовжніми балками 2, при цьому настил 2 має поперечні овальні перфорації 4 з відігнутими по периметру краями 5, направленими на верхню робочу поверхню настилу 1. Заявлену полиця багажна виготовлюють та використовують таким чином. Настил 1 виконаний з металевого листа (б = 1 мм) виконанням штампувальних операцій з застосуванням спеціальних штампів. На настилі 1 овальні перфорації 4 виконані з відбортовкою країв 5 для надання додаткової жорсткості та забезпечення прямолінійності в його конструкції. Розташування овальних отворів на настилі 1 утворюється автоматично за рахунок розташування пуансонів та матриць в спеціальному штампі. В відштампованому настилі з перфораціями 4 та краями 5 на універсальному листозгинальному пресі загинаються два бурти, що утво Комп’ютерна верстка Мацело В. 62885 4 утворюють поздовжні балки 2, які додають настилу 1 жорсткості в поздовжньому напрямку. Крім того, до настилу 1 приварюються 5 елементів жорсткості: дві поздовжні балки 2, виготовлені в формі Z подібного профілю, які виконано операцією згинання металевого листа б=1,5 мм та три поперечних ребра жорсткості 3, які виконані операцією штампування з металевого листа б=1,5 мм на спеціальних штампах. Деталі полиці багажної для електропоїздів з'єднуються між собою за допомогою точкового зварювання та електродугового зварювання в середовищі вуглекислого газу. Виготовлена полиця фарбується стійкими порошковими фарбами з підбиранням кольору на вимогу замовника та встановлюється в вагонах для надійного тримання на ній багажу незалежно від його розмірів, відігнуті краї 5 перфорацій 4 не дозволяють багажу ковзатись по поверхні полиці. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
