Сміттєзбірник для електропоїздів

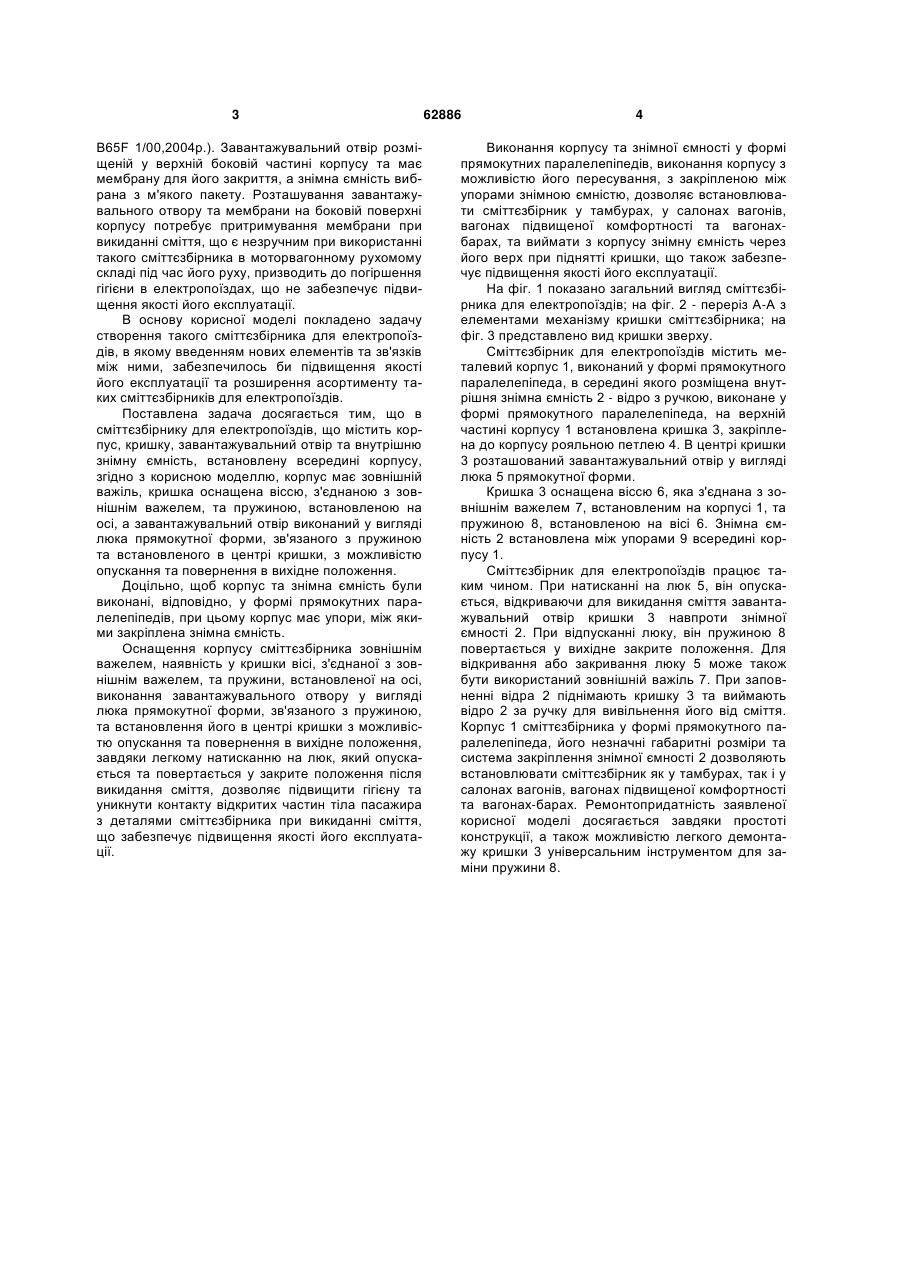

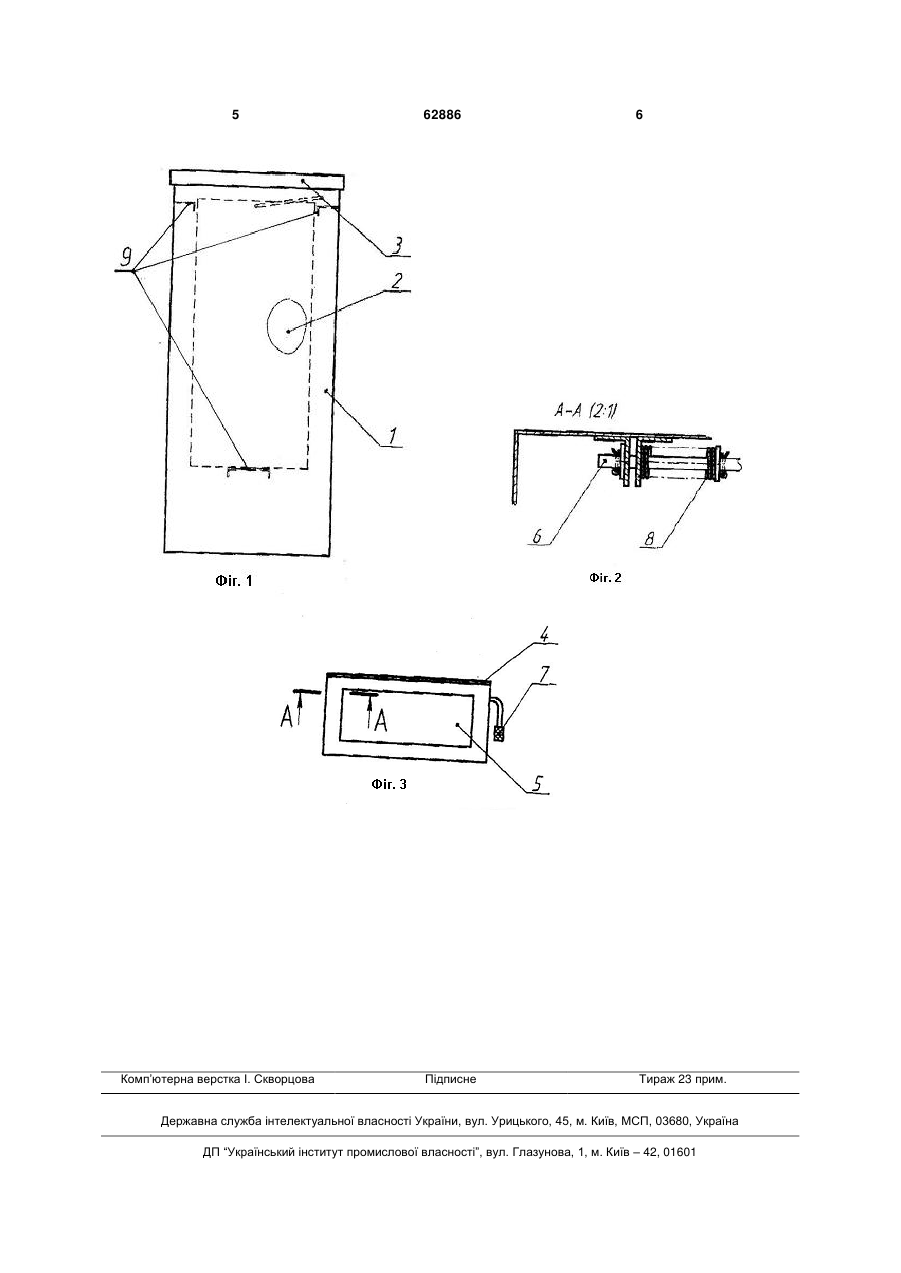

1. Сміттєзбірник для електропоїздів, що містить корпус, кришку, завантажувальний отвір та внутрішню знімну ємність, встановлену всередині 3 B65F 1/00,2004p.). Завантажувальний отвір розміщеній у верхній боковій частині корпусу та має мембрану для його закриття, а знімна ємність вибрана з м'якого пакету. Розташування завантажувального отвору та мембрани на боковій поверхні корпусу потребує притримування мембрани при викиданні сміття, що є незручним при використанні такого сміттєзбірника в моторвагонному рухомому складі під час його руху, призводить до погіршення гігієни в електропоїздах, що не забезпечує підвищення якості його експлуатації. В основу корисної моделі покладено задачу створення такого сміттєзбірника для електропоїздів, в якому введенням нових елементів та зв'язків між ними, забезпечилось би підвищення якості його експлуатації та розширення асортименту таких сміттєзбірників для електропоїздів. Поставлена задача досягається тим, що в сміттєзбірнику для електропоїздів, що містить корпус, кришку, завантажувальний отвір та внутрішню знімну ємність, встановлену всередині корпусу, згідно з корисною моделлю, корпус має зовнішній важіль, кришка оснащена віссю, з'єднаною з зовнішнім важелем, та пружиною, встановленою на осі, а завантажувальний отвір виконаний у вигляді люка прямокутної форми, зв'язаного з пружиною та встановленого в центрі кришки, з можливістю опускання та повернення в вихідне положення. Доцільно, щоб корпус та знімна ємність були виконані, відповідно, у формі прямокутних паралелепіпедів, при цьому корпус має упори, між якими закріплена знімна ємність. Оснащення корпусу сміттєзбірника зовнішнім важелем, наявність у кришки вісі, з'єднаної з зовнішнім важелем, та пружини, встановленої на осі, виконання завантажувального отвору у вигляді люка прямокутної форми, зв'язаного з пружиною, та встановлення його в центрі кришки з можливістю опускання та повернення в вихідне положення, завдяки легкому натисканню на люк, який опускається та повертається у закрите положення після викидання сміття, дозволяє підвищити гігієну та уникнути контакту відкритих частин тіла пасажира з деталями сміттєзбірника при викиданні сміття, що забезпечує підвищення якості його експлуатації. 62886 4 Виконання корпусу та знімної ємності у формі прямокутних паралелепіпедів, виконання корпусу з можливістю його пересування, з закріпленою між упорами знімною ємністю, дозволяє встановлювати сміттєзбірник у тамбурах, у салонах вагонів, вагонах підвищеної комфортності та вагонахбарах, та виймати з корпусу знімну ємність через його верх при піднятті кришки, що також забезпечує підвищення якості його експлуатації. На фіг. 1 показано загальний вигляд сміттєзбірника для електропоїздів; на фіг. 2 - переріз А-А з елементами механізму кришки сміттєзбірника; на фіг. 3 представлено вид кришки зверху. Сміттєзбірник для електропоїздів містить металевий корпус 1, виконаний у формі прямокутного паралелепіпеда, в середині якого розміщена внутрішня знімна ємність 2 - відро з ручкою, виконане у формі прямокутного паралелепіпеда, на верхній частині корпусу 1 встановлена кришка 3, закріплена до корпусу рояльною петлею 4. В центрі кришки 3 розташований завантажувальний отвір у вигляді люка 5 прямокутної форми. Кришка 3 оснащена віссю 6, яка з'єднана з зовнішнім важелем 7, встановленим на корпусі 1, та пружиною 8, встановленою на вісі 6. Знімна ємність 2 встановлена між упорами 9 всередині корпусу 1. Сміттєзбірник для електропоїздів працює таким чином. При натисканні на люк 5, він опускається, відкриваючи для викидання сміття завантажувальний отвір кришки 3 навпроти знімної ємності 2. При відпусканні люку, він пружиною 8 повертається у вихідне закрите положення. Для відкривання або закривання люку 5 може також бути використаний зовнішній важіль 7. При заповненні відра 2 піднімають кришку 3 та виймають відро 2 за ручку для вивільнення його від сміття. Корпус 1 сміттєзбірника у формі прямокутного паралелепіпеда, його незначні габаритні розміри та система закріплення знімної ємності 2 дозволяють встановлювати сміттєзбірник як у тамбурах, так і у салонах вагонів, вагонах підвищеної комфортності та вагонах-барах. Ремонтопридатність заявленої корисної моделі досягається завдяки простоті конструкції, а також можливістю легкого демонтажу кришки 3 універсальним інструментом для заміни пружини 8. 5 Комп’ютерна верстка І. Скворцова 62886 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
