Пристрій для обігрівання молодняку тварин

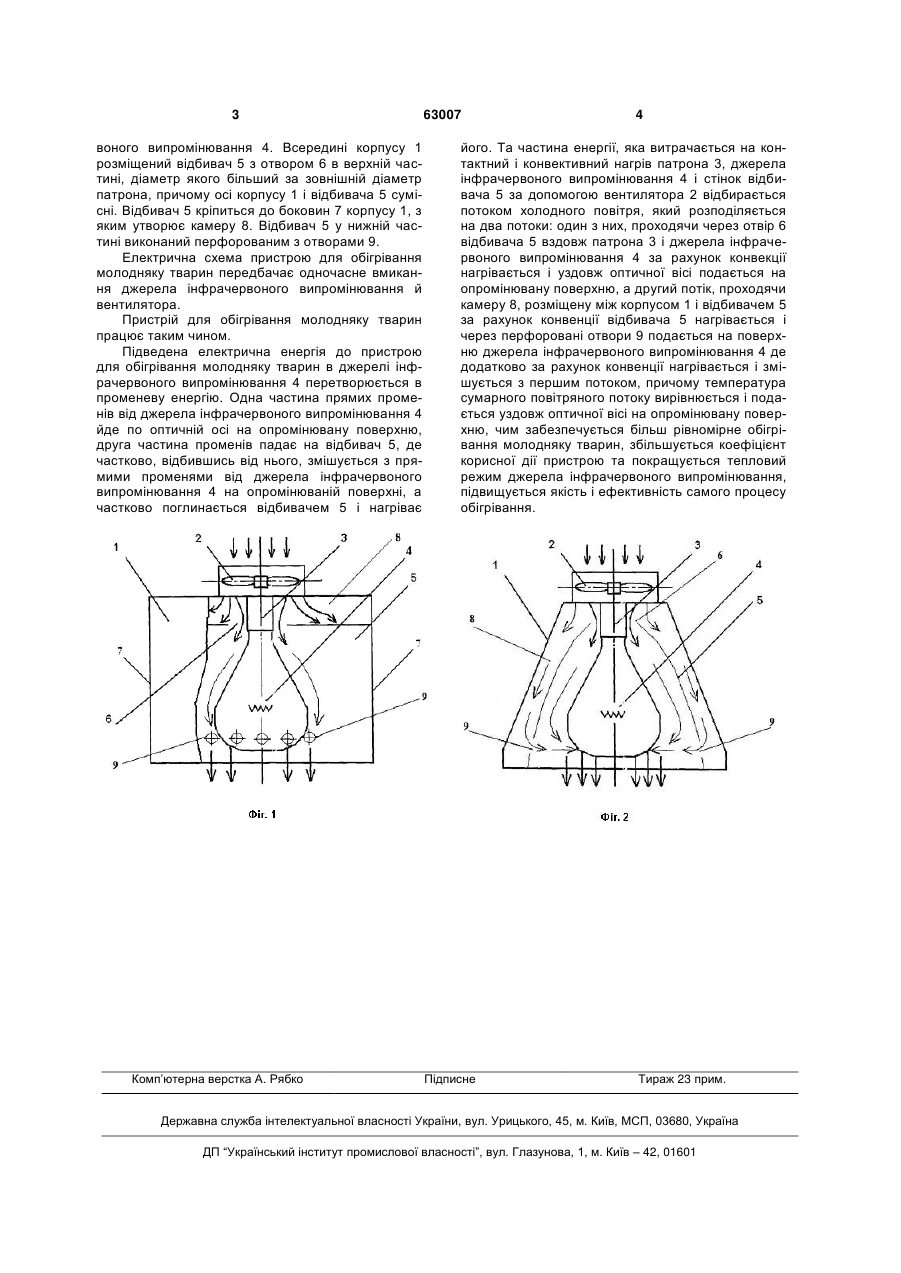

Пристрій для обігрівання молодняку тварин, що містить корпус, відбивач з отвором у верхній частині, встановлений з зазором відносно корпусу, джерело інфрачервоного випромінювання і вентилятор, який відрізняється тим, що пристрій містить камеру, розміщену між корпусом і відбивачем, а відбивач у нижній частині виконаний перфорованим. (19) (21) u201102085 (22) 22.02.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) ШЕВЧЕНКО ІГОР АРКАДІЙОВИЧ, КОВАЛЬОВ ІВАН ІВАНОВИЧ, ЛИХОДІД ВІКТОР ВІКТОРОВИЧ (73) ІНСТИТУТ МЕХАНІЗАЦІЇ ТВАРИННИЦТВА УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК 3 воного випромінювання 4. Всередині корпусу 1 розміщений відбивач 5 з отвором 6 в верхній частині, діаметр якого більший за зовнішній діаметр патрона, причому осі корпусу 1 і відбивача 5 сумісні. Відбивач 5 кріпиться до боковин 7 корпусу 1, з яким утворює камеру 8. Відбивач 5 у нижній частині виконаний перфорованим з отворами 9. Електрична схема пристрою для обігрівання молодняку тварин передбачає одночасне вмикання джерела інфрачервоного випромінювання й вентилятора. Пристрій для обігрівання молодняку тварин працює таким чином. Підведена електрична енергія до пристрою для обігрівання молодняку тварин в джерелі інфрачервоного випромінювання 4 перетворюється в променеву енергію. Одна частина прямих променів від джерела інфрачервоного випромінювання 4 йде по оптичній осі на опромінювану поверхню, друга частина променів падає на відбивач 5, де частково, відбившись від нього, змішується з прямими променями від джерела інфрачервоного випромінювання 4 на опромінюваній поверхні, а частково поглинається відбивачем 5 і нагріває Комп’ютерна верстка А. Рябко 63007 4 його. Та частина енергії, яка витрачається на контактний і конвективний нагрів патрона 3, джерела інфрачервоного випромінювання 4 і стінок відбивача 5 за допомогою вентилятора 2 відбирається потоком холодного повітря, який розподіляється на два потоки: один з них, проходячи через отвір 6 відбивача 5 вздовж патрона 3 і джерела інфрачервоного випромінювання 4 за рахунок конвекції нагрівається і уздовж оптичної вісі подається на опромінювану поверхню, а другий потік, проходячи камеру 8, розміщену між корпусом 1 і відбивачем 5 за рахунок конвенції відбивача 5 нагрівається і через перфоровані отвори 9 подається на поверхню джерела інфрачервоного випромінювання 4 де додатково за рахунок конвенції нагрівається і змішується з першим потоком, причому температура сумарного повітряного потоку вирівнюється і подається уздовж оптичної вісі на опромінювану поверхню, чим забезпечується більш рівномірне обігрівання молодняку тварин, збільшується коефіцієнт корисної дії пристрою та покращується тепловий режим джерела інфрачервоного випромінювання, підвищується якість і ефективність самого процесу обігрівання. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
