Вузол механічного і/чи електричного з’єднання войцеховського “змійка”
Формула / Реферат
1. Вузол механічного і/чи електричного з'єднання, що має пружинний контактний елемент (ПКЕ), який відрізняється тим, що додається ще один чи декілька ПКЕ, а ПКЕ меншого діаметра розташовується усередині ПКЕ більшого діаметра і, переважно, ПКЕ розміщені на опорах.
2. Вузол за п. 1, який відрізняється тим, що як правило, ПКЕ з найбільшим діаметром не проводить електричний струм.
3. Вузол за п. 1, який відрізняється тим, що є можливість регулювання жорсткості ПКЕ.
4. Вузол за п. 1, який відрізняється тим, що як опори, переважно, використані корпус з отвором і фіксуючим гвинтом на одному чи обох кінцях ПКЕ.
5. Вузол за п. 1, який відрізняється тим, що як опори використані планки з фіксуючими гвинтами.
6. Вузол за п. 1, який відрізняється тим, що кінцівки ПКЕ, переважно, закруглені.
7. Вузол за п. 1, який відрізняється тим, що як опора використана нижня і/чи верхня частина ПКЕ, переважно, більшого діаметра і намотана у вигляді спіралі.
8. Вузол за п. 1, який відрізняється тим, що ПКЕ можуть бути як "стягнуті," так і/чи "розтягнуті" (переважно, частково), маючи, переважно, однаковий "крок" намотки.
9. Вузол за п. 1, який відрізняється тим, що декілька ПКЕ розташовуються один в одному, чи декілька ПКЕ однакових діаметрів розташовані в ПКЕ більшого діаметра.
10. Вузол за п. 1, який відрізняється тим, що ПКЕ розташовуються як горизонтально, так і/чи вертикально, маючи, при цьому, різні розміри.
11. Вузол за п. 1, який відрізняється тим, що опори є як знімні, так і ні.
Текст

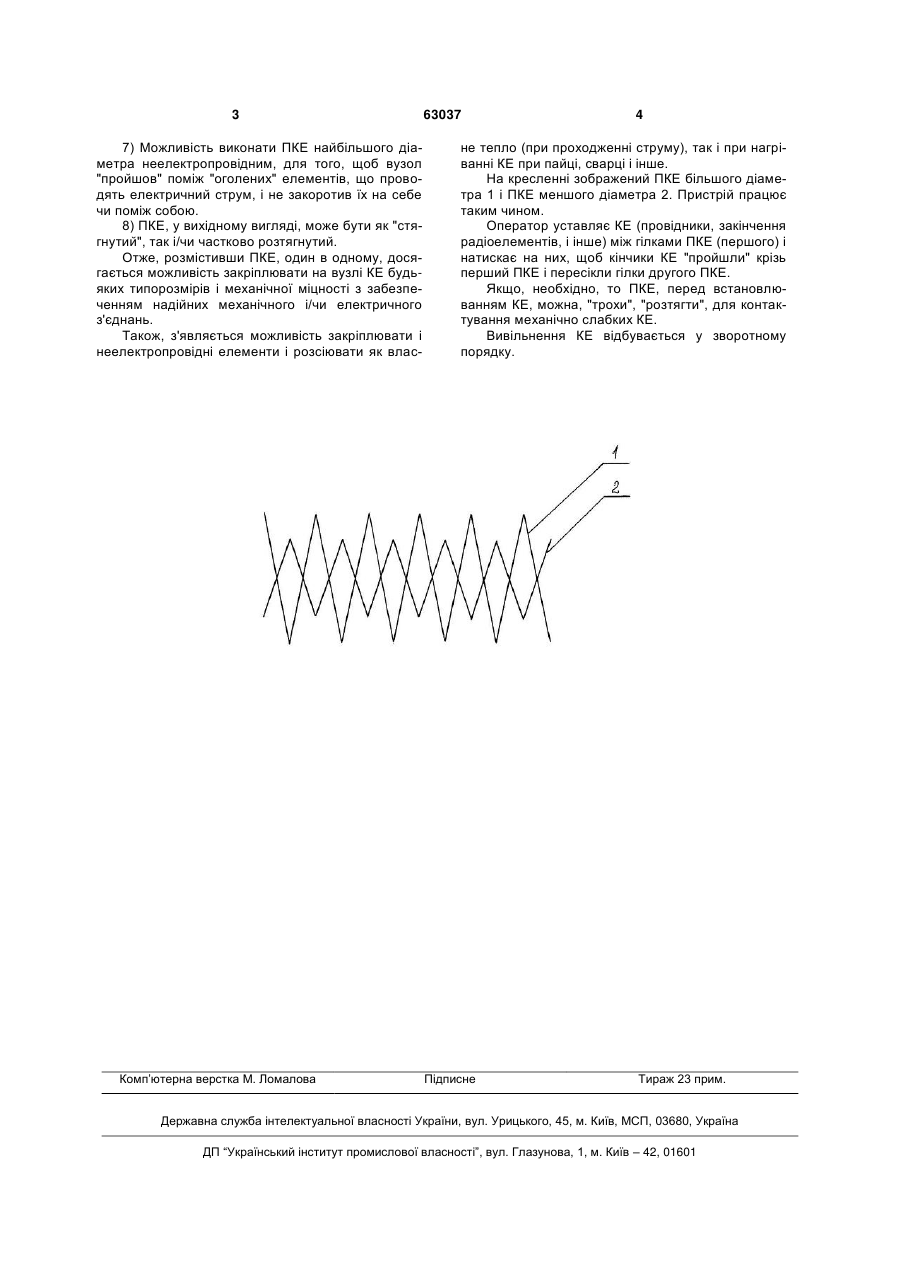

1. Вузол механічного і/чи електричного з'єднання, що має пружинний контактний елемент (ПКЕ), який відрізняється тим, що додається ще один чи декілька ПКЕ, а ПКЕ меншого діаметра розташовується усередині ПКЕ більшого діаметра і, переважно, ПКЕ розміщені на опорах. 2. Вузол за п. 1, який відрізняється тим, що як правило, ПКЕ з найбільшим діаметром не проводить електричний струм. 3. Вузол за п. 1, який відрізняється тим, що є можливість регулювання жорсткості ПКЕ. 4. Вузол за п. 1, який відрізняється тим, що як опори, переважно, використані корпус з отвором і фіксуючим гвинтом на одному чи обох кінцях ПКЕ. U 1 3 7) Можливість виконати ПКЕ найбільшого діаметра неелектропровідним, для того, щоб вузол "пройшов" поміж "оголених" елементів, що проводять електричний струм, і не закоротив їх на себе чи поміж собою. 8) ПКЕ, у вихідному вигляді, може бути як "стягнутий", так і/чи частково розтягнутий. Отже, розмістивши ПКЕ, один в одному, досягається можливість закріплювати на вузлі КЕ будьяких типорозмірів і механічної міцності з забезпеченням надійних механічного і/чи електричного з'єднань. Також, з'являється можливість закріплювати і неелектропровідні елементи і розсіювати як влас Комп’ютерна верстка М. Ломалова 63037 4 не тепло (при проходженні струму), так і при нагріванні КЕ при пайці, сварці і інше. На кресленні зображений ПКЕ більшого діаметра 1 і ПКЕ меншого діаметра 2. Пристрій працює таким чином. Оператор уставляє КЕ (провідники, закінчення радіоелементів, і інше) між гілками ПКЕ (першого) і натискає на них, щоб кінчики КЕ "пройшли" крізь перший ПКЕ і пересікли гілки другого ПКЕ. Якщо, необхідно, то ПКЕ, перед встановлюванням КЕ, можна, "трохи", "розтягти", для контактування механічно слабких КЕ. Вивільнення КЕ відбувається у зворотному порядку. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVoitsekchovskyis mechanical and/or elecrical connection assembly of spiral-type
Автори англійськоюVoitsekhovskyi Volodymyr Vasyliovych
Назва патенту російськоюУзел механического и/или электрического соединения
Автори російськоюВойцеховский Владимир Васильевич
МПК / Мітки
МПК: H01R 13/26
Мітки: механічного, войцеховського, змійка, з'єднання, електричного, вузол
