Вузол механічного і (чи) електричного з’єднання войцехівського
Формула / Реферат
1. Вузол механічного і (чи) електричного з'єднання, що має корпус з прорізами і пружинний контактний елемент, який відрізняється тим, що пружинний контактний елемент охоплює корпус.
2. Вузол за п. 1, який відрізняється тим, що прорізи для вводу контактуючих елементів виконані у вигляді отворів і (чи) пазів.
3. Вузол за п. 1, який відрізняється тим, що переважно один кінець пружинного контактного елемента жорстко з'єднаний з корпусом.
4. Вузол за п. 1, який відрізняється тим, що обидва кінці пружинного контактного елемента жорстко зв'язані з корпусом.
5. Вузол за п. 1, який відрізняється тим, що пружинний контактний елемент обмежений у своєму переміщенні.
6. Вузол за п. 1, який відрізняється тим, що корпус виконаний порожнистим.
7. Вузол за п. 1, який відрізняється тим, що корпус виконаний цільним.
8. Вузол за п. 1, який відрізняється тим, що корпус виконаний із діелектрика.
9. Вузол за п. 1, який відрізняється тим, що корпус виконаний із електропровідного матеріалу.
10. Вузол за п. 1, який відрізняється тим, що корпус має знімну основу.
11. Вузол за п. 1, який відрізняється тим, що корпус виконаний із теплопровідного матеріалу.
Текст

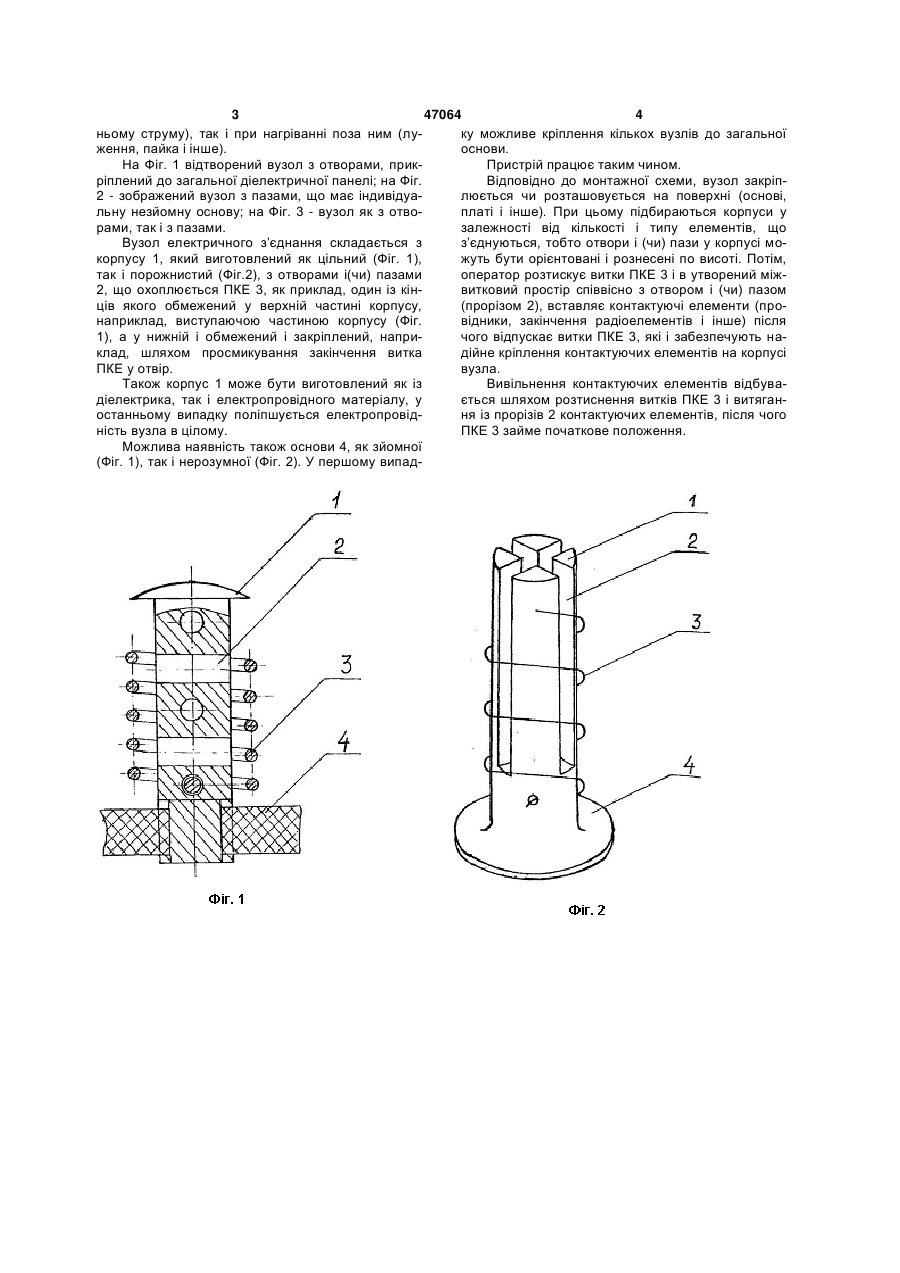

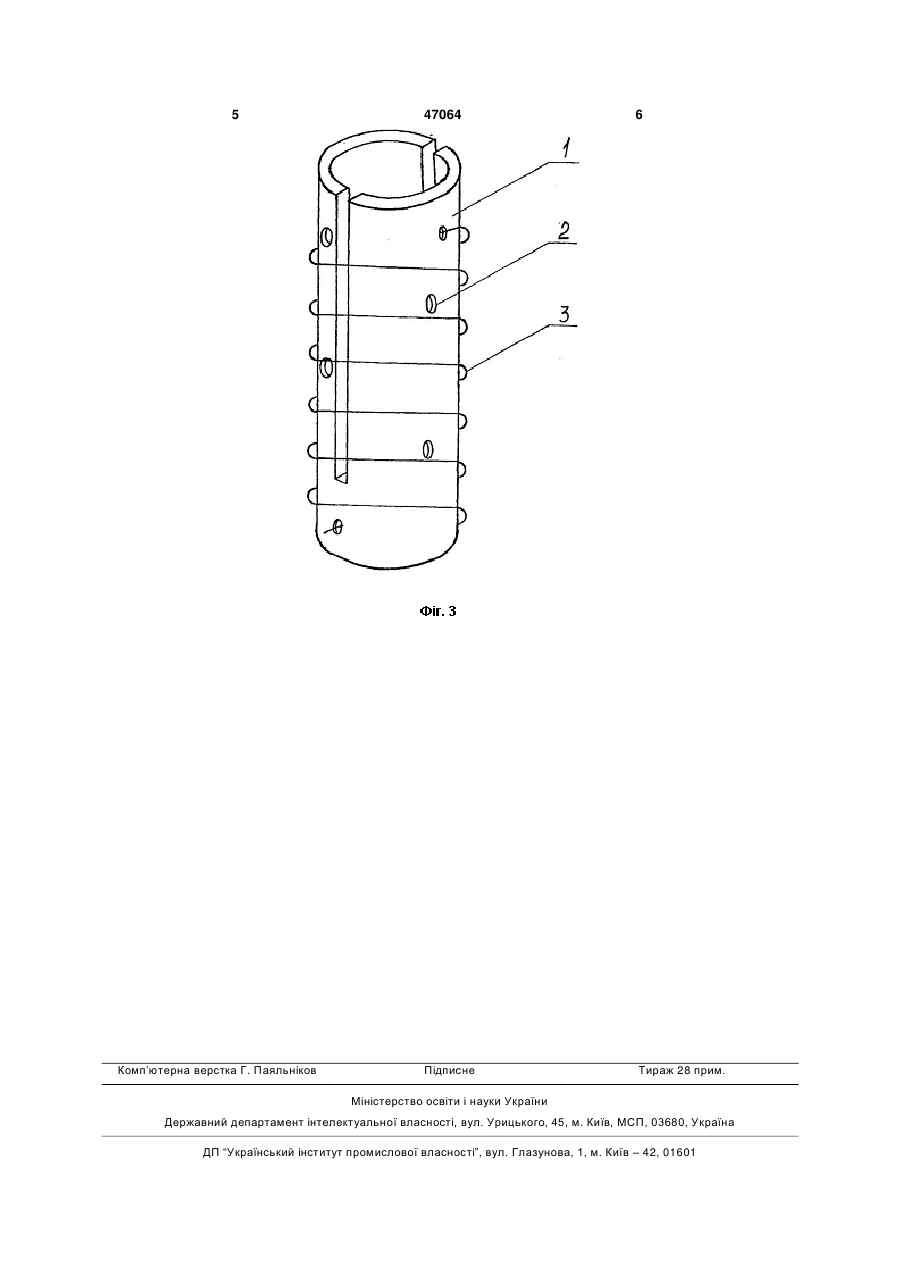

1. Вузол механічного і (чи) електричного з'єднання, що має корпус з прорізами і пружинний контактний елемент, який відрізняється тим, що пружинний контактний елемент охоплює корпус. 2. Вузол за п. 1, який відрізняється тим, що прорізи для вводу контактуючих елементів виконані у вигляді отворів і (чи) пазів. 3. Вузол за п. 1, який відрізняється тим, що переважно один кінець пружинного контактного елемента жорстко з'єднаний з корпусом. 3 47064 4 ньому струму), так і при нагріванні поза ним (луку можливе кріплення кількох вузлів до загальної ження, пайка і інше). основи. На Фіг. 1 відтворений вузол з отворами, прикПристрій працює таким чином. ріплений до загальної діелектричної панелі; на Фіг. Відповідно до монтажної схеми, вузол закріп2 - зображений вузол з пазами, що має індивідуалюється чи розташовується на поверхні (основі, льну незйомну основу; на Фіг. 3 - вузол як з отвоплаті і інше). При цьому підбираються корпуси у рами, так і з пазами. залежності від кількості і типу елементів, що Вузол електричного з’єднання складається з з’єднуються, тобто отвори і (чи) пази у корпусі мокорпусу 1, який виготовлений як цільний (Фіг. 1), жуть бути орієнтовані і рознесені по висоті. Потім, так і порожнистий (Фіг.2), з отворами і(чи) пазами оператор розтискує витки ПКЕ 3 і в утворений між2, що охоплюється ПКЕ 3, як приклад, один із кінвитковий простір співвісно з отвором і (чи) пазом ців якого обмежений у верхній частині корпусу, (прорізом 2), вставляє контактуючі елементи (пронаприклад, виступаючою частиною корпусу (Фіг. відники, закінчення радіоелементів і інше) після 1), а у нижній і обмежений і закріплений, напричого відпускає витки ПКЕ 3, які і забезпечують наклад, шляхом просмикування закінчення витка дійне кріплення контактуючих елементів на корпусі ПКЕ у отвір. вузла. Також корпус 1 може бути виготовлений як із Вивільнення контактуючих елементів відбувадіелектрика, так і електропровідного матеріалу, у ється шляхом розтиснення витків ПКЕ 3 і витяганостанньому випадку поліпшується електропровідня із прорізів 2 контактуючих елементів, після чого ність вузла в цілому. ПКЕ 3 займе початкове положення. Можлива наявність також основи 4, як зйомної (Фіг. 1), так і нерозумної (Фіг. 2). У першому випад 5 Комп’ютерна верстка Г. Паяльніков 47064 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
