Спосіб передачі крутного моменту

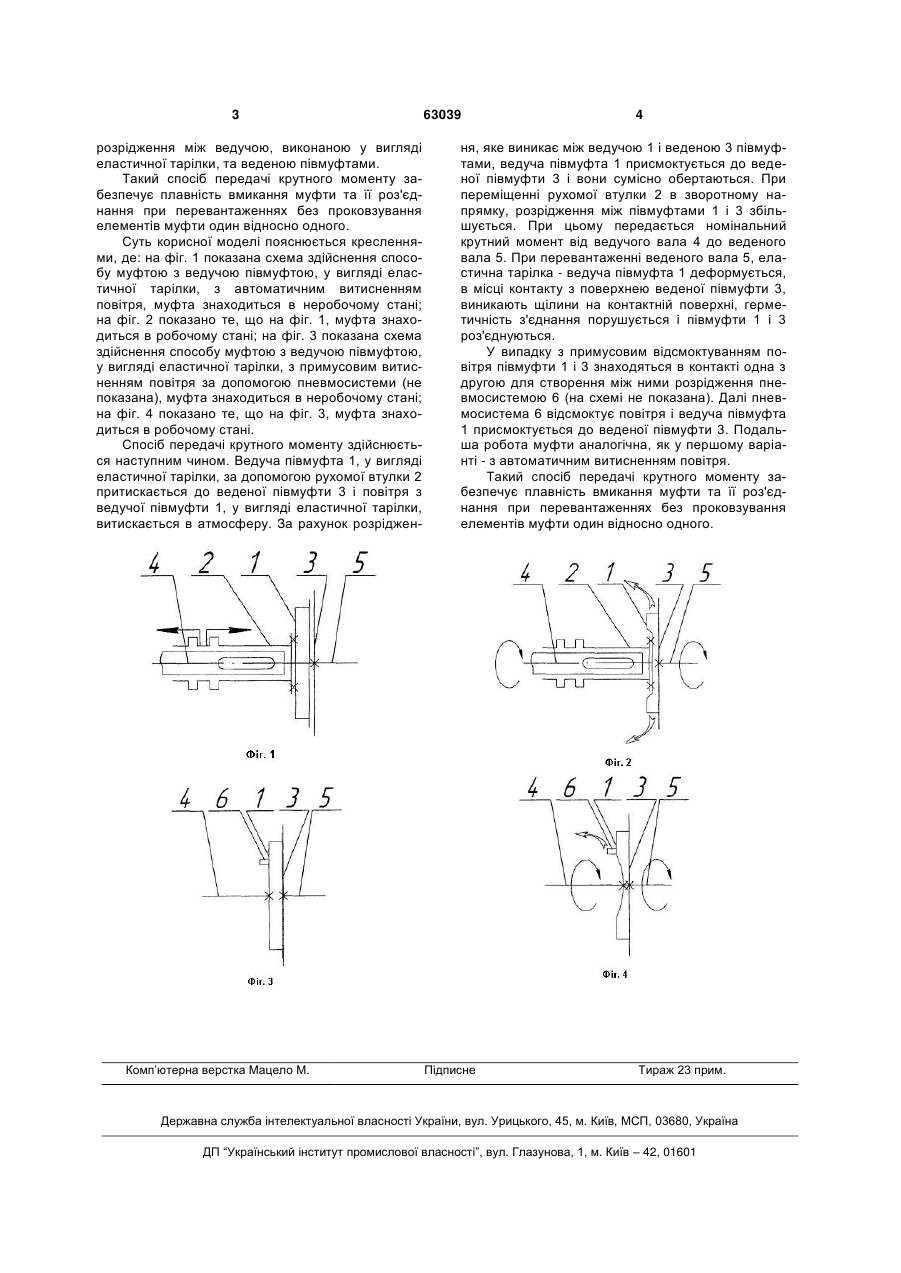

Спосіб передачі крутного моменту, що полягає в приведенні в контакт ведучої та веденої півмуфт і створення сили тертя на їх контактній поверхні, який відрізняється тим, що сила тертя на контактних поверхнях півмуфт створюється силою зчеплення, що виникає за рахунок розрідження між ведучою, виконаною у вигляді еластичної тарілки, та веденою півмуфтами. (19) (21) u201102344 (22) 28.02.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) ФЕДОРУК ВІКТОР АНАТОЛІЙОВИЧ, ФЕДОРУК СВІТЛАНА ЛЕОНІДІВНА, СТРІЛЕЦЬ ОЛЕГ РОМАНОВИЧ, СТРІЛЕЦЬ ВОЛОДИМИР МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 3 розрідження між ведучою, виконаною у вигляді еластичної тарілки, та веденою півмуфтами. Такий спосіб передачі крутного моменту забезпечує плавність вмикання муфти та її роз'єднання при перевантаженнях без проковзування елементів муфти один відносно одного. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана схема здійснення способу муфтою з ведучою півмуфтою, у вигляді еластичної тарілки, з автоматичним витисненням повітря, муфта знаходиться в неробочому стані; на фіг. 2 показано те, що на фіг. 1, муфта знаходиться в робочому стані; на фіг. 3 показана схема здійснення способу муфтою з ведучою півмуфтою, у вигляді еластичної тарілки, з примусовим витисненням повітря за допомогою пневмосистеми (не показана), муфта знаходиться в неробочому стані; на фіг. 4 показано те, що на фіг. 3, муфта знаходиться в робочому стані. Спосіб передачі крутного моменту здійснюється наступним чином. Ведуча півмуфта 1, у вигляді еластичної тарілки, за допомогою рухомої втулки 2 притискається до веденої півмуфти 3 і повітря з ведучої півмуфти 1, у вигляді еластичної тарілки, витискається в атмосферу. За рахунок розріджен Комп’ютерна верстка Мацело М. 63039 4 ня, яке виникає між ведучою 1 і веденою 3 півмуфтами, ведуча півмуфта 1 присмоктується до веденої півмуфти 3 і вони сумісно обертаються. При переміщенні рухомої втулки 2 в зворотному напрямку, розрідження між півмуфтами 1 і 3 збільшується. При цьому передається номінальний крутний момент від ведучого вала 4 до веденого вала 5. При перевантаженні веденого вала 5, еластична тарілка - ведуча півмуфта 1 деформується, в місці контакту з поверхнею веденої півмуфти 3, виникають щілини на контактній поверхні, герметичність з'єднання порушується і півмуфти 1 і 3 роз'єднуються. У випадку з примусовим відсмоктуванням повітря півмуфти 1 і 3 знаходяться в контакті одна з другою для створення між ними розрідження пневмосистемою 6 (на схемі не показана). Далі пневмосистема 6 відсмоктує повітря і ведуча півмуфта 1 присмоктується до веденої півмуфти 3. Подальша робота муфти аналогічна, як у першому варіанті - з автоматичним витисненням повітря. Такий спосіб передачі крутного моменту забезпечує плавність вмикання муфти та її роз'єднання при перевантаженнях без проковзування елементів муфти один відносно одного. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
