Пружна муфта зі змієподібною пружиною
Номер патенту: 63042
Опубліковано: 26.09.2011
Автори: Стрілець Олег Романович, Стрілець Володимир Миколайович, Федорук Віктор Анатолійович, Федорук Світлана Леонідівна
Формула / Реферат
Пружна муфта зі змієподібною пружиною, що містить ліву і праву півмуфти з прямобічними кулачками, поєднані між собою підковоподібними пружинами на торцях виступів, яка відрізняється тим, що на бокових поверхнях прямобічних кулачків півмуфт виконані поздовжні пази, в які з початковою деформацією прямолінійними ділянками встановлена змієподібна пружина, ділянки згину якої виконані зігнутими назовні під прямим кутом до прямолінійних ділянок.
Текст

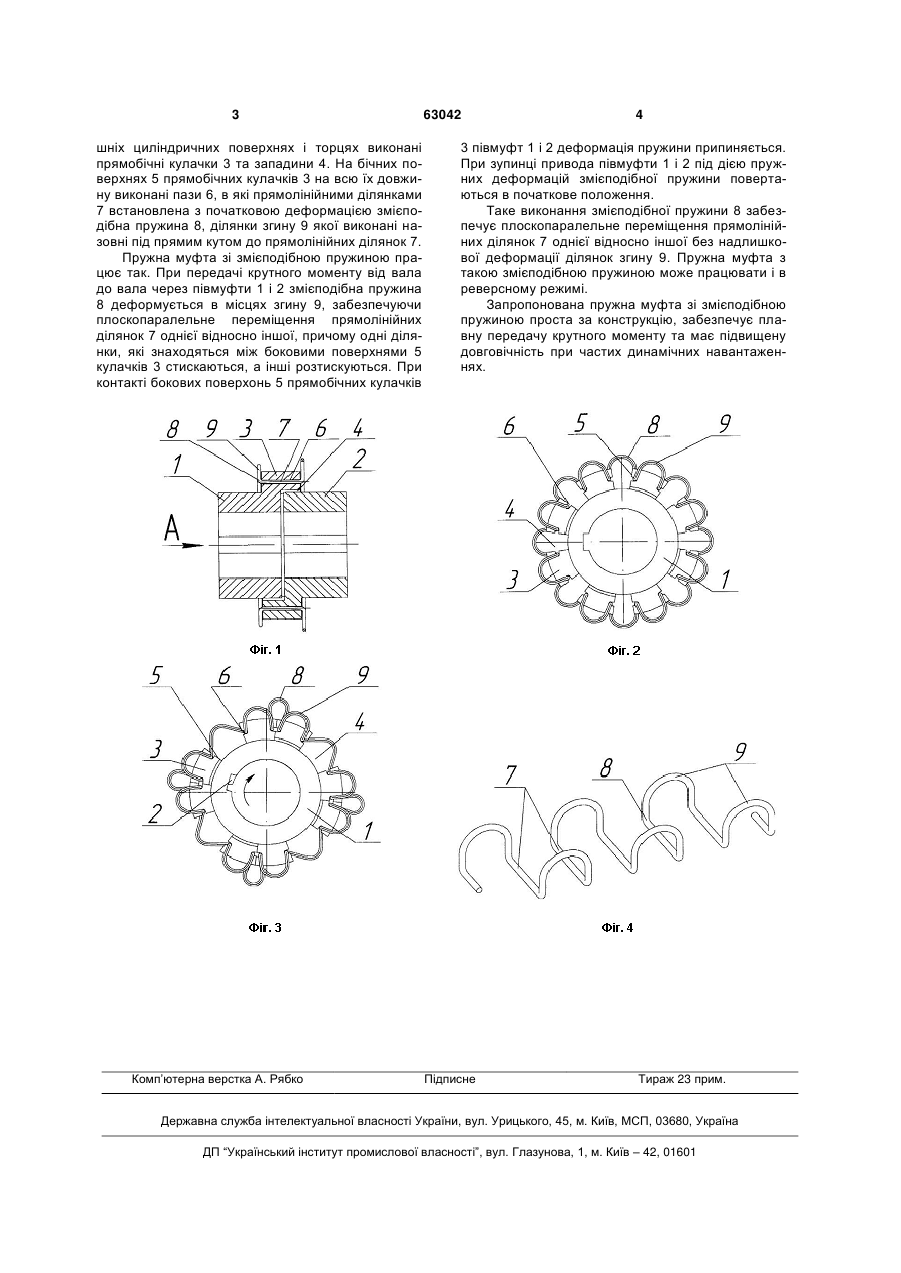

Пружна муфта зі змієподібною пружиною, що містить ліву і праву півмуфти з прямобічними кулачками, поєднані між собою підковоподібними пружинами на торцях виступів, яка відрізняється тим, що на бокових поверхнях прямобічних кулачків півмуфт виконані поздовжні пази, в які з початковою деформацією прямолінійними ділянками встановлена змієподібна пружина, ділянки згину якої виконані зігнутими назовні під прямим кутом до прямолінійних ділянок. (19) (21) u201102359 (22) 28.02.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) ФЕДОРУК ВІКТОР АНАТОЛІЙОВИЧ, СТРІЛЕЦЬ ОЛЕГ РОМАНОВИЧ, ФЕДОРУК СВІТЛАНА ЛЕОНІДІВНА, СТРІЛЕЦЬ ВОЛОДИМИР МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 3 шніх циліндричних поверхнях і торцях виконані прямобічні кулачки 3 та западини 4. На бічних поверхнях 5 прямобічних кулачків 3 на всю їх довжину виконані пази 6, в які прямолінійними ділянками 7 встановлена з початковою деформацією змієподібна пружина 8, ділянки згину 9 якої виконані назовні під прямим кутом до прямолінійних ділянок 7. Пружна муфта зі змієподібною пружиною працює так. При передачі крутного моменту від вала до вала через півмуфти 1 і 2 змієподібна пружина 8 деформується в місцях згину 9, забезпечуючи плоскопаралельне переміщення прямолінійних ділянок 7 однієї відносно іншої, причому одні ділянки, які знаходяться між боковими поверхнями 5 кулачків 3 стискаються, а інші розтискуються. При контакті бокових поверхонь 5 прямобічних кулачків Комп’ютерна верстка А. Рябко 63042 4 3 півмуфт 1 і 2 деформація пружини припиняється. При зупинці привода півмуфти 1 і 2 під дією пружних деформацій змієподібної пружини повертаються в початкове положення. Таке виконання змієподібної пружини 8 забезпечує плоскопаралельне переміщення прямолінійних ділянок 7 однієї відносно іншої без надлишкової деформації ділянок згину 9. Пружна муфта з такою змієподібною пружиною може працювати і в реверсному режимі. Запропонована пружна муфта зі змієподібною пружиною проста за конструкцію, забезпечує плавну передачу крутного моменту та має підвищену довговічність при частих динамічних навантаженнях. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic clutch with a christmass spring
Автори англійськоюFedoruk Viktor Anatoliiovych, Strilets Oleh Romanovych, Fedoruk Svitlana Leonidovna, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюУпругая муфта со змееобразной пружиной
Автори російськоюФедорук Виктор Анатольевич, Стрилец Олег Романович, Федорук Светлана Леонидовна, Стрилец Владимир Николаевич
МПК / Мітки
МПК: F16D 3/12
Мітки: пружиною, змієподібною, пружна, муфта
Код посилання
