Пружна муфта
Номер патенту: 63059
Опубліковано: 26.09.2011
Автори: Герасимчук Андрій Леонідович, Федорук Віктор Анатолійович, Стрілець Олег Романович, Стрілець Володимир Миколайович
Формула / Реферат
Пружна муфта, що містить ліву і праву півмуфти з прямобічними кулачками і западинами, поєднані між собою широкими пластинчастими підковоподібними пружинами, яка відрізняється тим, що кожна широка підковоподібна пластинчаста пружина виконана складеною в ряд з двох і більше вузьких пластинчастих пружин.
Текст

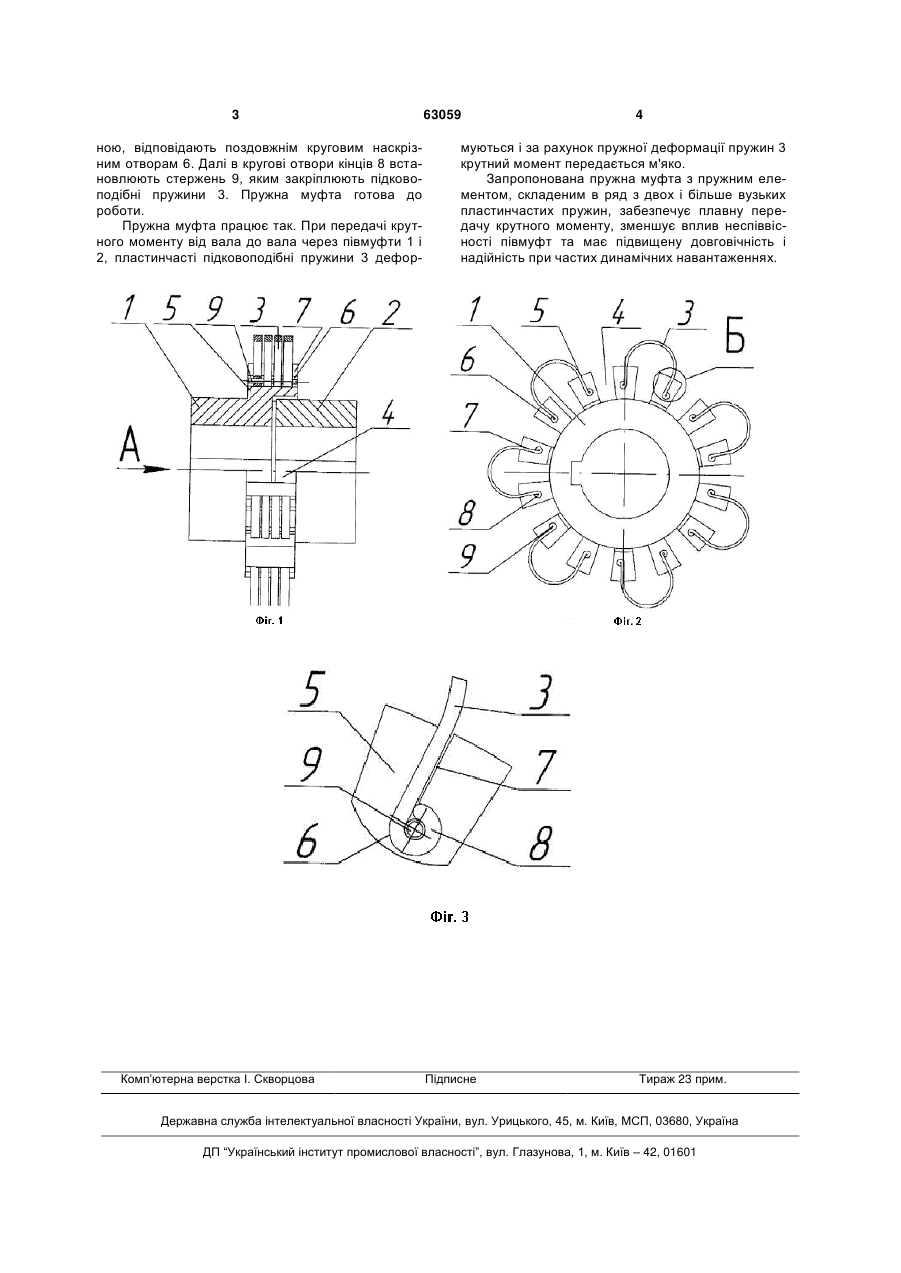

Пружна муфта, що містить ліву і праву півмуфти з прямобічними кулачками і западинами, поєднані між собою широкими пластинчастими підковоподібними пружинами, яка відрізняється тим, що кожна широка підковоподібна пластинчаста пружина виконана складеною в ряд з двох і більше вузьких пластинчастих пружин. (19) (21) u201102474 (22) 02.03.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) СТРІЛЕЦЬ ОЛЕГ РОМАНОВИЧ, ФЕДОРУК ВІКТОР АНАТОЛІЙОВИЧ, СТРІЛЕЦЬ ВОЛОДИМИР МИКОЛАЙОВИЧ, ГЕРАСИМЧУК АНДРІЙ ЛЕОНІДОВИЧ 3 ною, відповідають поздовжнім круговим наскрізним отворам 6. Далі в кругові отвори кінців 8 встановлюють стержень 9, яким закріплюють підковоподібні пружини 3. Пружна муфта готова до роботи. Пружна муфта працює так. При передачі крутного моменту від вала до вала через півмуфти 1 і 2, пластинчасті підковоподібні пружини 3 дефор Комп’ютерна верстка І. Скворцова 63059 4 муються і за рахунок пружної деформації пружин 3 крутний момент передається м'яко. Запропонована пружна муфта з пружним елементом, складеним в ряд з двох і більше вузьких пластинчастих пружин, забезпечує плавну передачу крутного моменту, зменшує вплив неспіввісності півмуфт та має підвищену довговічність і надійність при частих динамічних навантаженнях. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюErlastic clutch
Автори англійськоюStrilets Oleh Romanovych, Fedoruk Viktor Anatoliiovych, Strilets Volodymyr Mykolaiovych, Herasymchuk Andrii Leonidovych
Назва патенту російськоюУпругая муфта
Автори російськоюСтрилец Олег Романович, Федорук Виктор Анатольевич, Стрилец Владимир Николаевич, Герасимчук Андрей Леонидович
МПК / Мітки
МПК: F16D 3/12
