Пружна муфта
Номер патенту: 59332
Опубліковано: 10.05.2011
Автори: Стрілець Володимир Миколайович, Федорук Віктор Анатолійович, Стрілець Олег Романович
Формула / Реферат
Пружна муфта, що містить дві подібні півмуфти з отворами для посадки на вали і прямобічними кулачками на зовнішніх циліндричних поверхнях, яка відрізняється тим, що на внутрішніх торцевих поверхнях півмуфт між отворами для посадки на вали і кулачками виконані кільцеві канавки півкруглого профілю так, що при збиранні муфти утворена тороподібна порожнина, в яку встановлено тороподібне кільце, яке контактує з поверхнями згаданої порожнини.
Текст

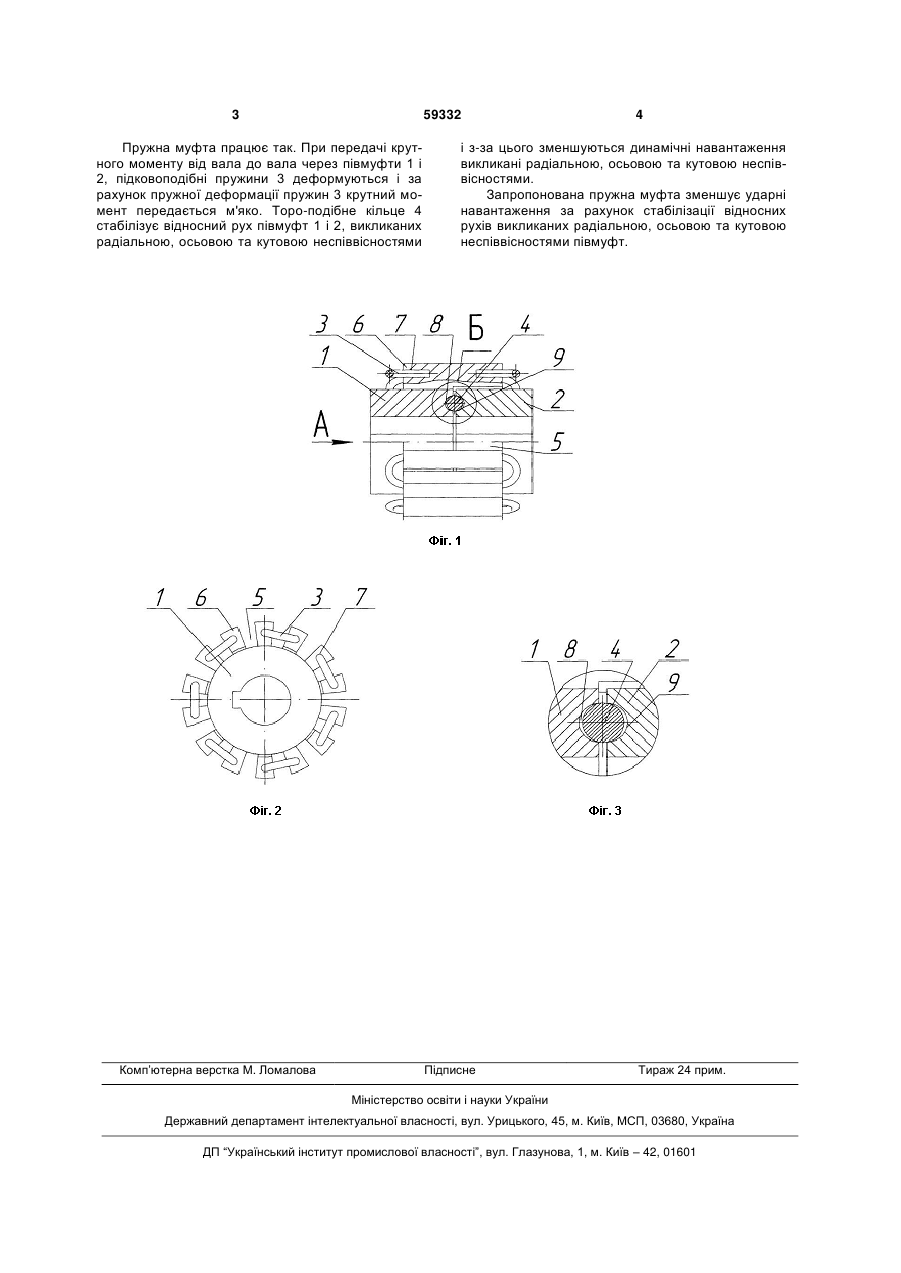

Пружна муфта, що містить дві подібні півмуфти з отворами для посадки на вали і прямобічними кулачками на зовнішніх циліндричних поверхнях, яка відрізняється тим, що на внутрішніх торцевих поверхнях півмуфт між отворами для посадки на вали і кулачками виконані кільцеві канавки півкруглого профілю так, що при збиранні муфти утворена тороподібна порожнина, в яку встановлено тороподібне кільце, яке контактує з поверхнями згаданої порожнини. (19) (21) u201012864 (22) 29.10.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) СТРІЛЕЦЬ ОЛЕГ РОМАНОВИЧ, ФЕДОРУК ВІКТОР АНАТОЛІЙОВИЧ, СТРІЛЕЦЬ ВОЛОДИМИР МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 3 59332 Пружна муфта працює так. При передачі крутного моменту від вала до вала через півмуфти 1 і 2, підковоподібні пружини 3 деформуються і за рахунок пружної деформації пружин 3 крутний момент передається м'яко. Торо-подібне кільце 4 стабілізує відносний рух півмуфт 1 і 2, викликаних радіальною, осьовою та кутовою неспіввісностями Комп’ютерна верстка М. Ломалова 4 і з-за цього зменшуються динамічні навантаження викликані радіальною, осьовою та кутовою неспіввісностями. Запропонована пружна муфта зменшує ударні навантаження за рахунок стабілізації відносних рухів викликаних радіальною, осьовою та кутовою неспіввісностями півмуфт. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic clutch
Автори англійськоюStrilets Oleh Romanovych, Fedoruk Viktor Anatoliiovych, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюУпругая муфта
Автори російськоюСтрилец Олег Романович, Федорук Виктор Анатольевич, Стрилец Владимир Николаевич
МПК / Мітки
МПК: F16D 3/12
