Пружна муфта

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 59626

Опубліковано: 25.05.2011

Автори: Федорук Віктор Анатолійович, Стрілець Олег Романович, Стрілець Володимир Миколайович

Завантажити PDF файл.

Формула / Реферат

Пружна муфта, яка містить дві подібні півмуфти з отворами для посадки на вали і прямобічними кулачками на зовнішніх циліндричних поверхнях, яка відрізняється тим, що на внутрішній торцевій поверхні однієї з півмуфт між отвором для посадки на вал і кулачками виконана кільцева канавка півкруглого профілю, а на другій півмуфті у такому ж місці виконаний виступ такого ж профілю як кільцева канавка так, що при збиранні муфти виступ однієї півмуфти розміщається у кільцевій канавці півкруглого профілю другої півмуфти.

Текст

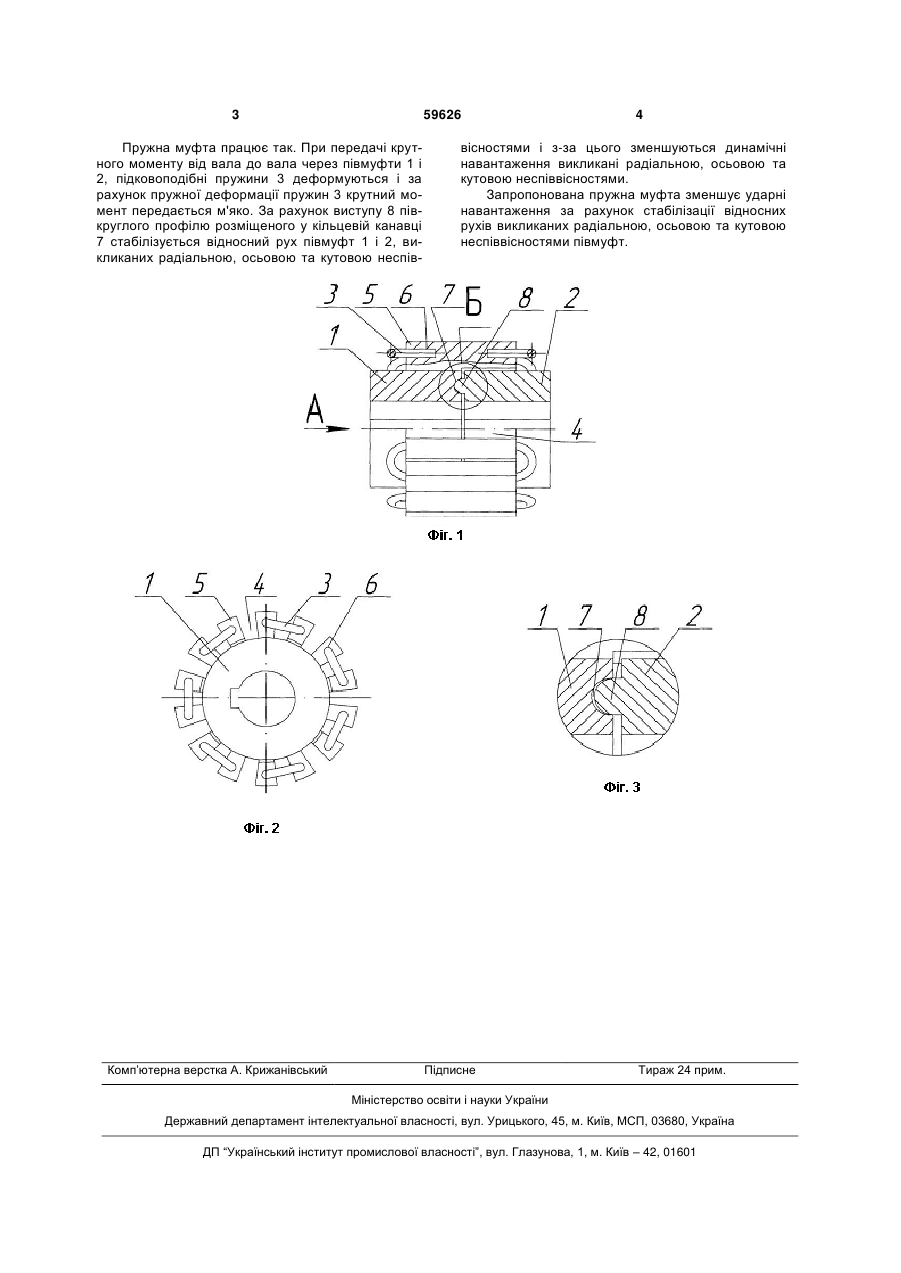

Пружна муфта, яка містить дві подібні півмуфти з отворами для посадки на вали і прямобічними 3 59626 Пружна муфта працює так. При передачі крутного моменту від вала до вала через півмуфти 1 і 2, підковоподібні пружини 3 деформуються і за рахунок пружної деформації пружин 3 крутний момент передається м'яко. За рахунок виступу 8 півкруглого профілю розміщеного у кільцевій канавці 7 стабілізується відносний рух півмуфт 1 і 2, викликаних радіальною, осьовою та кутовою неспів Комп’ютерна верстка А. Крижанівський 4 вісностями і з-за цього зменшуються динамічні навантаження викликані радіальною, осьовою та кутовою неспіввісностями. Запропонована пружна муфта зменшує ударні навантаження за рахунок стабілізації відносних рухів викликаних радіальною, осьовою та кутовою неспіввісностями півмуфт. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Elastic clutch

Автори англійською

Strilets Volodymyr Mykolaiovych, Fedoruk Viktor Anatoliiovych, Strilets Oleh Romanovych

Назва патенту російською

Упругая муфта

Автори російською

Стрилец Владимир Николаевич, Федорук Виктор Анатольевич, Стрилец Олег Романович

МПК / Мітки

МПК: F16D 3/12

Мітки: муфта, пружна

Код посилання
