Топка для спалювання твердого палива

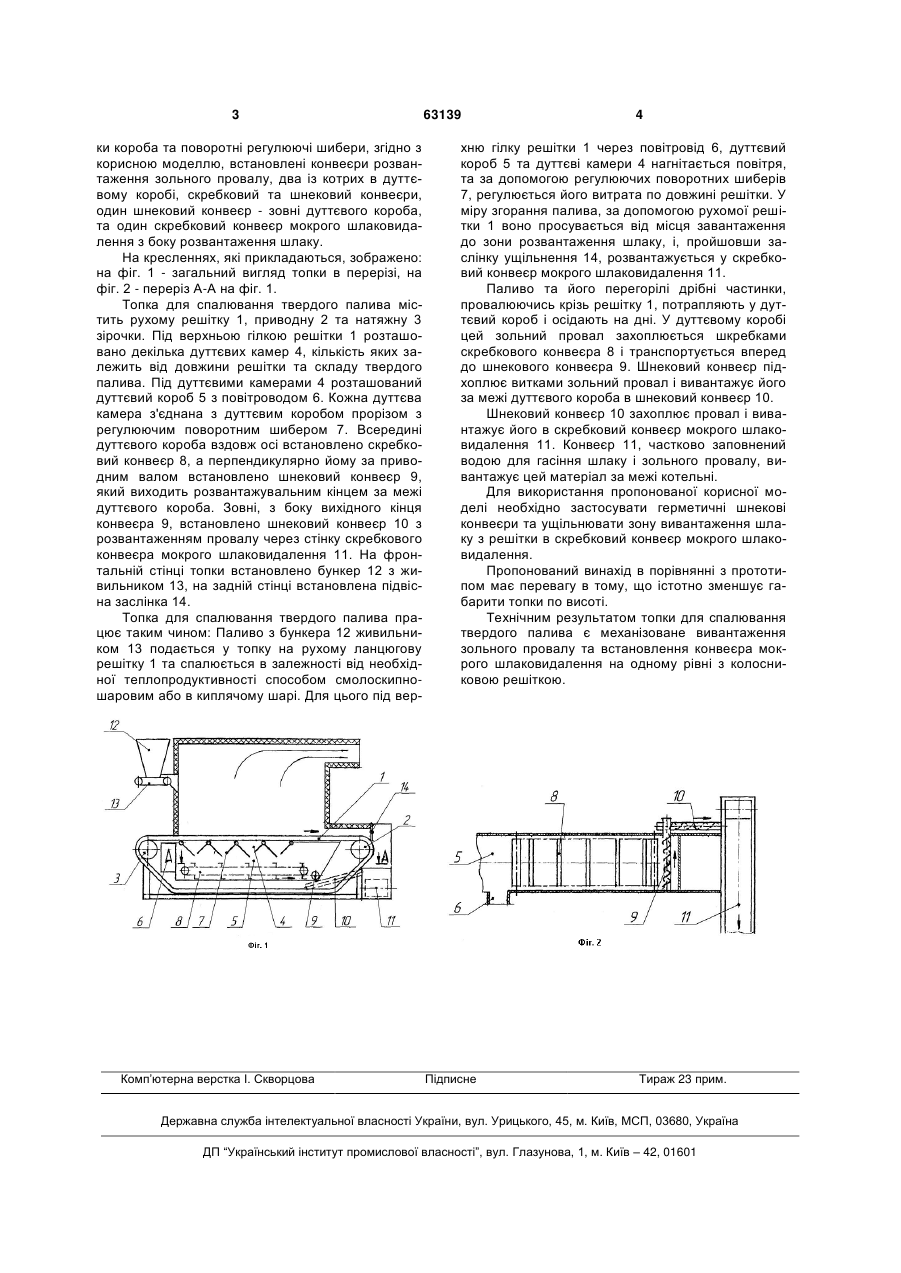

Топка для спалювання твердого палива, що містить рухому колосникову решітку, приводну та натяжну зірочки, дуттєвий короб, розташований 3 ки короба та поворотні регулюючі шибери, згідно з корисною моделлю, встановлені конвеєри розвантаження зольного провалу, два із котрих в дуттєвому коробі, скребковий та шнековий конвеєри, один шнековий конвеєр - зовні дуттєвого короба, та один скребковий конвеєр мокрого шлаковидалення з боку розвантаження шлаку. На кресленнях, які прикладаються, зображено: на фіг. 1 - загальний вигляд топки в перерізі, на фіг. 2 - переріз А-А на фіг. 1. Топка для спалювання твердого палива містить рухому решітку 1, приводну 2 та натяжну 3 зірочки. Під верхньою гілкою решітки 1 розташовано декілька дуттєвих камер 4, кількість яких залежить від довжини решітки та складу твердого палива. Під дуттєвими камерами 4 розташований дуттєвий короб 5 з повітроводом 6. Кожна дуттєва камера з'єднана з дуттєвим коробом прорізом з регулюючим поворотним шибером 7. Всередині дуттєвого короба вздовж осі встановлено скребковий конвеєр 8, а перпендикулярно йому за приводним валом встановлено шнековий конвеєр 9, який виходить розвантажувальним кінцем за межі дуттєвого короба. Зовні, з боку вихідного кінця конвеєра 9, встановлено шнековий конвеєр 10 з розвантаженням провалу через стінку скребкового конвеєра мокрого шлаковидалення 11. На фронтальній стінці топки встановлено бункер 12 з живильником 13, на задній стінці встановлена підвісна заслінка 14. Топка для спалювання твердого палива працює таким чином: Паливо з бункера 12 живильником 13 подається у топку на рухому ланцюгову решітку 1 та спалюється в залежності від необхідної теплопродуктивності способом смолоскипношаровим або в киплячому шарі. Для цього під вер Комп’ютерна верстка І. Скворцова 63139 4 хню гілку решітки 1 через повітровід 6, дуттєвий короб 5 та дуттєві камери 4 нагнітається повітря, та за допомогою регулюючих поворотних шиберів 7, регулюється його витрата по довжині решітки. У міру згорання палива, за допомогою рухомої решітки 1 воно просувається від місця завантаження до зони розвантаження шлаку, і, пройшовши заслінку ущільнення 14, розвантажується у скребковий конвеєр мокрого шлаковидалення 11. Паливо та його перегорілі дрібні частинки, провалюючись крізь решітку 1, потрапляють у дуттєвий короб і осідають на дні. У дуттєвому коробі цей зольний провал захоплюється шкребками скребкового конвеєра 8 і транспортується вперед до шнекового конвеєра 9. Шнековий конвеєр підхоплює витками зольний провал і вивантажує його за межі дуттєвого короба в шнековий конвеєр 10. Шнековий конвеєр 10 захоплює провал і вивантажує його в скребковий конвеєр мокрого шлаковидалення 11. Конвеєр 11, частково заповнений водою для гасіння шлаку і зольного провалу, вивантажує цей матеріал за межі котельні. Для використання пропонованої корисної моделі необхідно застосувати герметичні шнекові конвеєри та ущільнювати зону вивантаження шлаку з решітки в скребковий конвеєр мокрого шлаковидалення. Пропонований винахід в порівнянні з прототипом має перевагу в тому, що істотно зменшує габарити топки по висоті. Технічним результатом топки для спалювання твердого палива є механізоване вивантаження зольного провалу та встановлення конвеєра мокрого шлаковидалення на одному рівні з колосниковою решіткою. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
