Топка для спалювання твердого палива

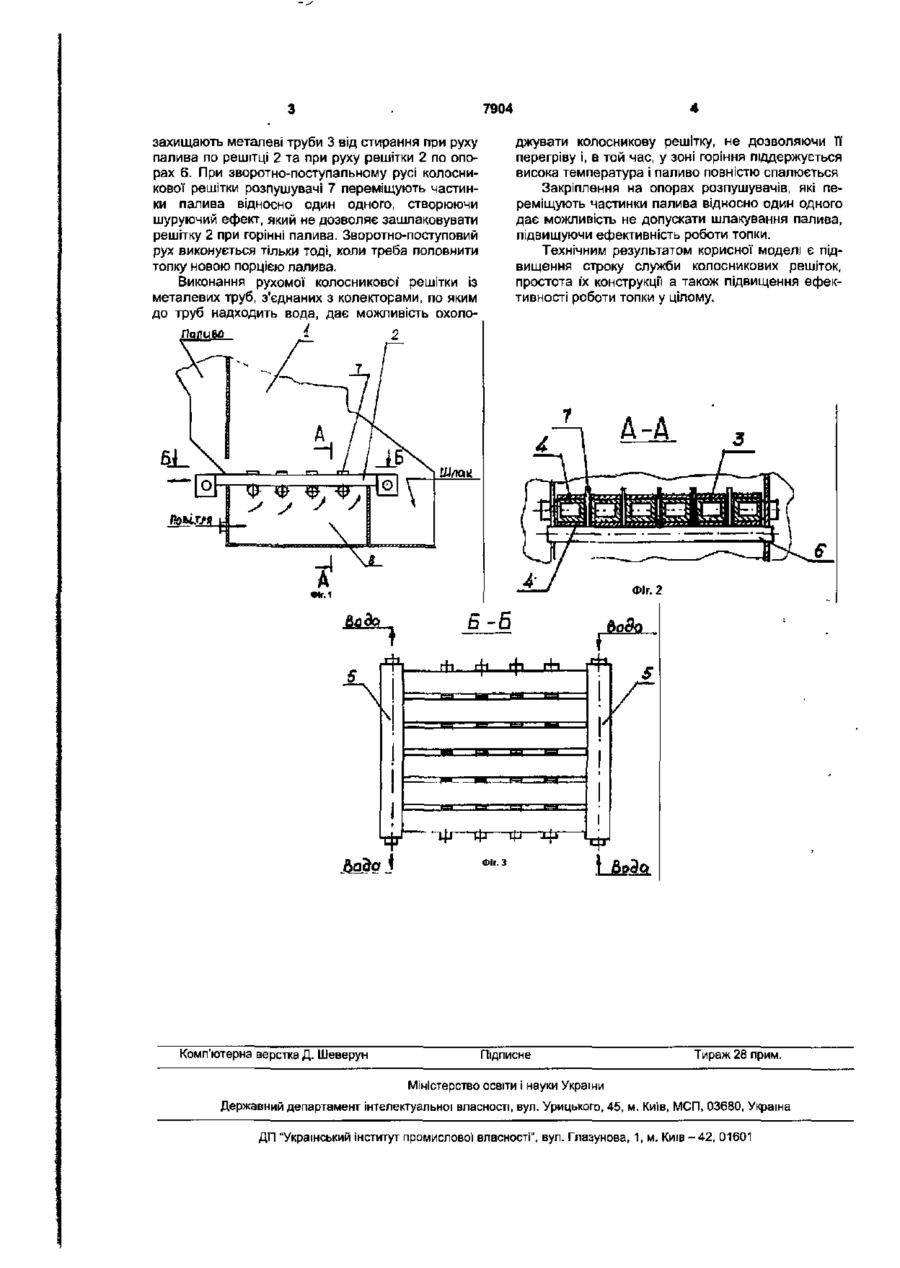

Топка для спалювання твердого палива, яка містить корпус, рухому колосникову решітку та дуттєву камеру, яка відрізняється тим, що колосникова решітка виконана із металевих труб, з'єднаних з колекторами і розташованих на опорах, на яких між трубами закріплено розпушувачі. Корисна модель стосується техніки спалювання твердого палива у толочних пристроях котельних та сушильних установах, де потрібне одержання теплоносія для різних промислових та побутових цілей Корисна модель має бути використана у гірничо-рудній, ХІМІЧНІЙ, металургійній та будівельній галузях промисловості. Відома топка для спалювання твердого палива по патенту України №9856 кл. F23C11/02. Топка містить корпус, пересувну колосникову решітку, приводну та натяжну зірочки, дуттєвий короб, повітровід, підключений до бокової стінки короба з боку натяжної зірочки та ущільнення, виконане у вигляді шарнірно закріплених колосників в загрузочній частині корпусу. Недоліком цієї топки є низька ефективність спалювання палива, яка не дозволяє використовувати її для спалювання палива з високою зольністю. Недоліком топки є і те, що при аварійних зупинках та при роботі на максимальній продуктивності поверхні решіток перегріваються, та деформуються, та виходять з ладу, що потребує їх ремонту або заміни. Прототипом корисної' моделі прийнято топку для спалювання твердого палива по патенту України № 58742А, кл. 7 F23C11/02. Топка містить корпус, рухому колосникову решітку, по бокам якої встановлені повітроохолоджуючи короби, привідну та натяну зірочки, дуттєві зони, повітровід та ущільнення колосникової решітки Недоліком цієї топки є низька ефективність роботи топки та складність конструкції'. Колосники решітки громоздкі та малоємкі, тому їх охолодження недостатнє, можлива їх деформація. В основу корисної моделі поставлено задачу підвищення ефективності роботи топки та спрощення її конструкції Поставлену задачу корисна модель вирішує таким чином, що у топці для спалювання твердого палива яка містить корпус, рухому колосникову решітку та дуттєву камеру, згідно корисної моделі колосникова решітка виконана із металевих труб, з'єднаних з колекторами і розташованих на опорах, на яких між трубами колосникової решітки закріплено розпушувачі. На кресленнях, які прикладаються, зображено: на Фіг.1 - загальний вигляд топки, на Фіг.2 - переріз А-А на Фіг.1, на Фіг 3 - переріз Б-Б на Фіг.1. Топка для спалювання твердого палива містить корпус 1, колосникову решітку 2, яка складається з металевих труб 3 та футеровок 4 Металеві труби 3 з'єднані з колекторами 5 і розташовані на опорах 6. На опорах 6 між металевими трубами З закріплено розпушувачі 7. Під колосниковою решіткою 2 розташовано дуттєву камеру 8. Топка для спалювання твердого палива працює таким чином Паливо подається в корпус 1 топки, попадає на колосникову решітку 2 та рухається за допомогою привода (на кресленні не показано) зворотнопоступального руху. Через один із колекторів 5 в решітку 2 подається вода для охолодження металевих труб 3 і виходить через другий колектор 5. Для збільшення ефективності руху та горіння палива під решітку 2, в дуттєву камеру 8 через повітропровід подасться дуттеве повітря у якому паливо і спалюється. Зворотно-поступальний рух колосникової решітки 2 забезпечує стабільну подачу, пересування, горіння палива та вигрузку шлаку. Футеровки 4 О) 7904 джувати колосникову решітку, не дозволяючи її перегріву І, в той час, у зоні горіння піддержується висока температура і паливо повністю спалюється Закріплення на опорах розпушувачів, які переміщують частинки палива відносно один одного дає можливість не допускати шлакування палива, підвищуючи ефективність роботи топки. Технічним результатом корисної моделі є підвищення строку служби колосникових решіток, простота їх конструкції а також підвищення ефективності роботи топки у цілому. захищають металеві труби 3 від стирання при руху палива по решітці 2 та при руху решітки 2 по опорах 6. При зворотно-поступальному русі колосникової решітки розпушувачі 7 переміщують частинки палива відносно один одного, створюючи шуруючий ефект, який не дозволяє зашлаковувати решітку 2 при горінні палива. Зворотно-поступовий рух виконується тільки тоді, коли треба поповнити топку новою порцією палива. Виконання рухомої колосникової' решітки із металевих труб, з'єднаних з колекторами, по яким до труб надходить вода, дає можливість охоло Фіг.2 5-6 ВаЗо + ГГІ ГП Ьодо ІтЛ Гуі Ф et .fs^^fsa ^^ж^—ля —.—ЯА •ф-—ф tp—Цг edQ. Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освіти І науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
