Фільтр для очищення газу
Номер патенту: 63218
Опубліковано: 26.09.2011
Автори: Вовнянко Руслан Вікторович, Михайленко Сергій Миколайович, Потанін Анатолій Юрійович
Формула / Реферат
Фільтр для очищення газу, що містить корпус, який з'єднаний з газопроводом, кришку, фільтрувальний елемент, що розміщений в корпусі з зазором і закритий з одного торця шайбою, яка притиснута до торцевої поверхні фільтрувального елемента гайкою, при цьому крізь фільтрувальний елемент і шайбу пропущена шпилька, який відрізняється тим, що корпус має вхідний та вихідний отвори з внутрішньою різзю для підключення до газопроводу, вхідний отвір розміщено під кутом 90° відносно вихідного отвору, кришка виконана глухою, а шпилька жорстко закріплена у корпусі.
Текст

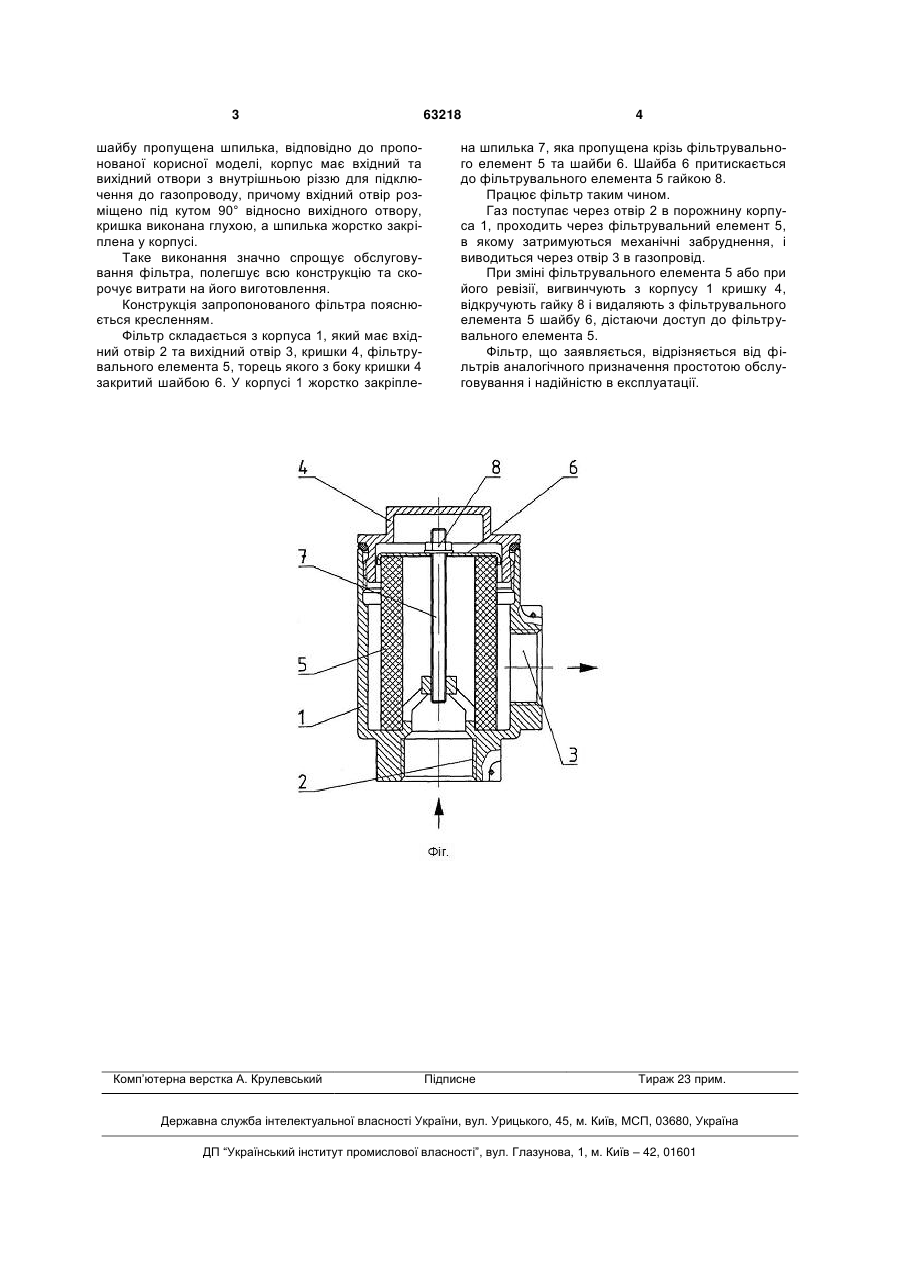

Фільтр для очищення газу, що містить корпус, який з'єднаний з газопроводом, кришку, фільтру 3 шайбу пропущена шпилька, відповідно до пропонованої корисної моделі, корпус має вхідний та вихідний отвори з внутрішньою різзю для підключення до газопроводу, причому вхідний отвір розміщено під кутом 90° відносно вихідного отвору, кришка виконана глухою, а шпилька жорстко закріплена у корпусі. Таке виконання значно спрощує обслуговування фільтра, полегшує всю конструкцію та скорочує витрати на його виготовлення. Конструкція запропонованого фільтра пояснюється кресленням. Фільтр складається з корпуса 1, який має вхідний отвір 2 та вихідний отвір 3, кришки 4, фільтрувального елемента 5, торець якого з боку кришки 4 закритий шайбою 6. У корпусі 1 жорстко закріпле Комп’ютерна верстка А. Крулевський 63218 4 на шпилька 7, яка пропущена крізь фільтрувального елемент 5 та шайби 6. Шайба 6 притискається до фільтрувального елемента 5 гайкою 8. Працює фільтр таким чином. Газ поступає через отвір 2 в порожнину корпуса 1, проходить через фільтрувальний елемент 5, в якому затримуються механічні забруднення, і виводиться через отвір 3 в газопровід. При зміні фільтрувального елемента 5 або при його ревізії, вигвинчують з корпусу 1 кришку 4, відкручують гайку 8 і видаляють з фільтрувального елемента 5 шайбу 6, дістаючи доступ до фільтрувального елемента 5. Фільтр, що заявляється, відрізняється від фільтрів аналогічного призначення простотою обслуговування і надійністю в експлуатації. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFilter for gas purification
Автори англійськоюPotanin Anatolii Yuriiovych, Vovnianko Ruslan Viktorovych, Mykhailenko Serhii Mykolaiovych
Назва патенту російськоюФильтр для очистки газа
Автори російськоюПотанин Анатолий Юрьевич, Вовнянко Руслан Викторович, Михайленко Сергей Николаевич
МПК / Мітки
МПК: B01D 27/00
